Lüfterlose, konvektionsgekühlte Netzteile

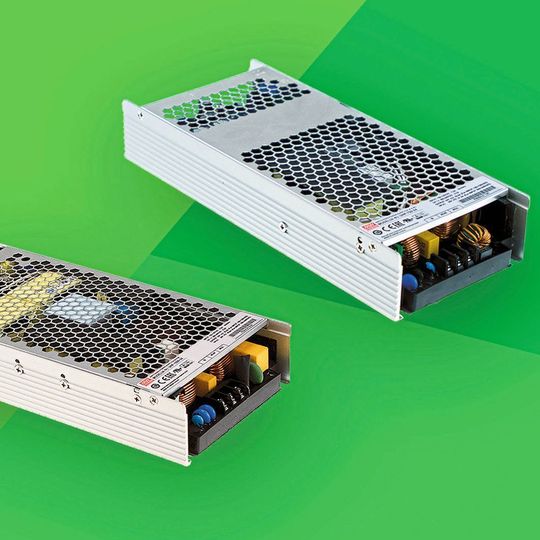

Neben den konvektionsgekühlten Netzteilen der Serien UHP-200/350/500 von Mean Well vertreibt EMTRON jetzt auch die Serien UHP-750 (750 W) und UHP-1000 (1000 W).

Anbieter zum Thema

Schulz-Electronic GmbH

Franz Binder GmbH + Co. Elektrische Bauelemente KG

MEV Elektronik Service GmbH

EMTRON electronic GmbH

Wesentliche Merkmale der UHP-Serien sind überlegene Silikonvergussmassen und Vergussverfahren, keine Lüfterausfälle in staubigen Umgebungen, flache Bauweise, hohe Flexibilität beim Einbau und Erfüllung der hohen Sicherheitsstandards.

Mittels eines aufwändigen Vergussverfahrens – die Serien sind halb vergossen mit hochwertigem Silikongel – werden effizient Luftblasen vermieden, was für beste Produktionskonsistenz und Wärmeleitfähigkeit sorgt. Zudem bieten die Modelle UHP-750/1000 mehrere Kühloptionen, sodass Kunden die Netzteile flexibel einsetzen können. Die Netzteile lassen sich auch zur Wärmeableitung auf entsprechend dimensionierten Metallplatten montieren. Weiterhin können externe Lüfter zur Kühlung der Geräte optional verwendet werden. Diese Kühlmethoden sichern den Betrieb mit den maximalen Nennleistungen. Bei beengten Platzverhältnissen können die UHP-750/1000-Modelle dank des hohen Wirkungsgrades von 96% sowie der mechanischen Konstruktion, immer noch bis zu 70% der maximalen Nennleistung erzielt werden.

Ein besonderes Highlight ist die Ausstattung der UHP-1000-Modelle mit den Funktionen „Programmierbare Spannung“ (PV) und „Programmierbarer Strom“ (PC). Durch das Anlegen externer Steuerspannungen kann die Ausgangsspannung zwischen 50% und 120% der Nennspannung und der Ausgangsstrom zwischen 20% und 100% des Nennstroms moduliert werden.

Weitere wichtige Merkmale der UHP-750/1000-Modelle sind die Einhaltung der Sicherheitsnorm EN 60335-1, ein Betriebstemperaturbereich von –30 bis 70 °C und eine flache Bauweise mit 41 mm Höhe.

Die UHP-750/1000-Modelle eignen sich somit ideal für den Einsatz in industriellen Steuerungssystemen, in elektromechanischen Systemen und für Kommunikationssysteme, die eine hohe Leistung, einen kleinen Formfaktor und lüfterlosen Betrieb erfordern.

Merkmale:

• Eingangsspannung 90 bis 264 V_AC,

• eingebaute aktive PFC-Funktion,

• lüfterloses, konvektionsgekühltes Design,

• Aufrechterhaltung des 300-V_AC-Eingangs für 5 s,

• hoher Wirkungsgrad von bis zu 95% (UHP-750) bzw. 96% (UHP-1000),

• Betriebshöhe bis zu 5000 m,

• Betriebstemperaturbereich: –30 bis 70 °C,

• Schutzfunktionen: Kurzschluss, Überlast, Überspannung, Übertemperatur,

• Zertifizierungen gemäß u.a. UL, EAC, CB,

• CE-Kennzeichnung des Herstellers,

• Maße (L x B x H): 237 mm x 100 mm x 41 mm (UHP-750), 240 mm x 115 mm x 41 mm (UHP-1000),

• 3 Jahre Herstellergarantie UHP-750,

• 5 Jahre Herstellergarantie UHP-1000.
