High-Speed-Verkabelung Glasfaser-Steckverbinder für 400 GBit/s

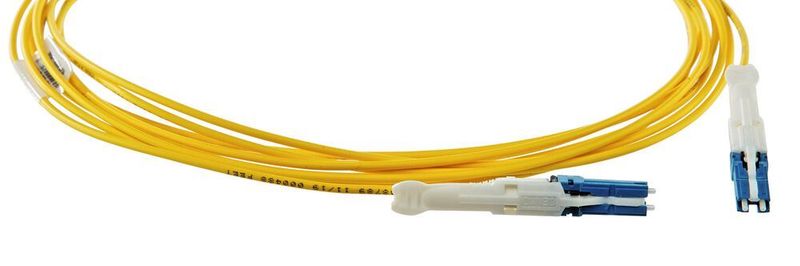

Da die Anforderungen an die Bandbreiten immer schneller steigen, werden 200-/400-GBit/s-Übertragungsraten in Hochleistungs-Rechenzentren immer alltäglicher. Das bedingt erweiterte Funktionen auf Rack-Ebene. Auch Panduit hat für diese Anwendungen den Duplex-Glasfaser-Steckverbinder CS auf den Markt gebracht.

Anbieter zum Thema

ODU GmbH & Co. KG

MES Electronic Connect GmbH & Co. KG

ept GmbH

PANDUIT

Beim Steckverbinder CS handelt es sich um die nächste Generation von Glasfaser-Steckverbindern des CS-Konsortiums, die das Rechenzentrum für 200-G/400-G-Anwendungen fit machen sollen. Die kompakte Größe des Steckverbinders verdoppelt die Kanalkapazität von Racks, erweitert die Optionen beim Breakout-Modus und ermöglicht eine höhere Effizienz für Implementierungen von 25 bis 200 G im Rack.

Höhere Datendichte auf dem Rack

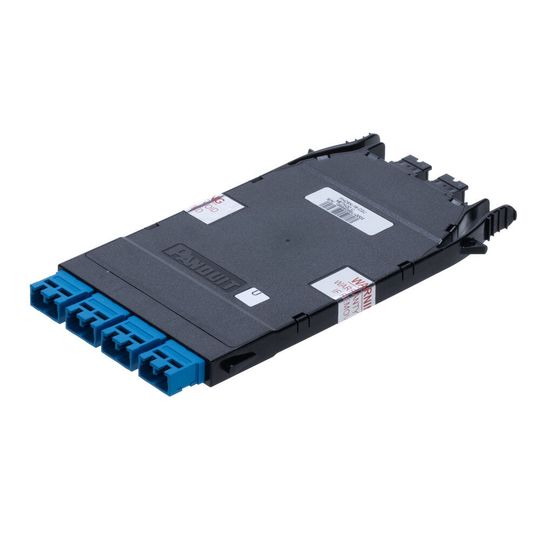

Komplexe Anwendungen wie KI, maschinelles Lernen (ML) und Deep Learning (DL) treiben die Anforderung voran, eine höhere Datendichte auf das Rack zu bringen. Die CS-Steckverbinder bieten eine 50% höhere Port-Dichte pro Rack Unit und die doppelte Dichte in QSFP-DD- und OSFP-Transceivern im Vergleich zu LC-Steckverbindern.

Das Kabelmanagement im Rack mit einem einheitlichen Kabel (Verkabelungssystem HD Flex des Herstellers) reduziert die Überlastung in den Pathways und die Push-Pull-Einsteck-/Ausziehfunktion des CS-Steckers ermöglicht einen einfachen Zugang auch bei dicht gepackten Anwendungen. Beschädigungen benachbarter Steckverbinder beim Stecken oder Trennen werden verringert. Dadurch können CS-Steckverbinder auf einem Patchpanel auch vertikal verdichtet werden.

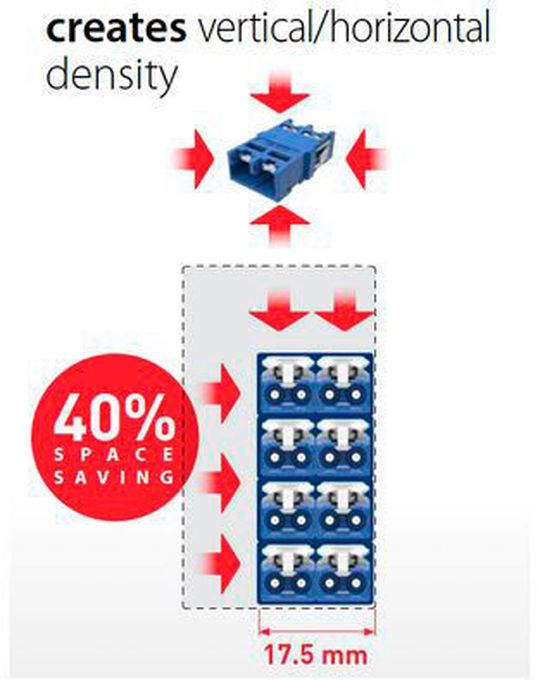

Horizontal und vertikal Platz gespart

Mit CS-Steckverbindern können bis zu 216 Verbindungen – bei LC-Steckverbindern sind es 144 Verbindungen – bei gleichem Platzbedarf hergestellt werden. Der Steckverbinder reduziert damit die Grundfläche des Bauteils auf der Leiterplatte in der Hyperscale-, Multi-Tenant- und großen Rechenzentren. Neben der geringeren Grundfläche ist auch die Länge des Steckverbinders von der Ferrulenspitze bis zum Steckerfuß wesentlich kürzer als bei einem LC-Stecker.

Panduit ist Gründungsmitglied des CS-Konsortiums, einer herstellerneutralen Organisation, die Glasfaser- und verwandte Technologien vorantreiben will. Weitere Mitglieder sind neben molex, Senko und eoptolink die Firmen legrand und GoPhoton.

(ID:47111062)
