Schutzschalter Für Typ-C-Stromversorgung mit hoher Spannung

Intelligenter Schutzschalter bietet branchenweit führende Performance, bis zu 28 V absolute Maximalspannung und True Reverse Current Blocking für Typ-C-PD-Port-Anwendungen.

Anbieter zum Thema

Schulz-Electronic GmbH

ODU GmbH & Co. KG

FAULHABER Antriebssysteme

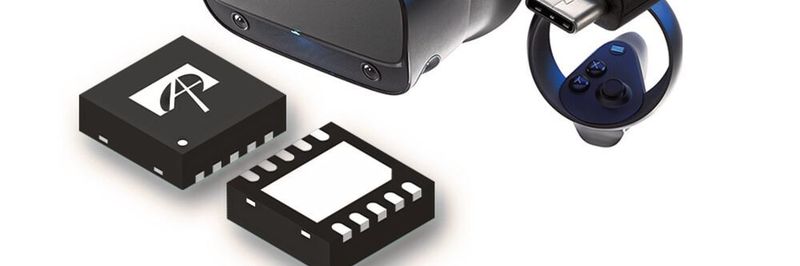

Alpha and Omega Semiconductor Limited (AOS) hat einen Typ-C-Power-Delivery-(PD)-Hochspannungs-Source-Schutzschalter vorgestellt, der eine Maximalspannung von bis zu 28 V erreicht. Der AOZ1374 ist ein intelligenter Schutzschalter in einem thermisch optimierten DFN-Gehäuse mit den Maßen 3 mm x 3 mm. Der AOZ1374 unterstützt eine Reihe von Schutzfunktionen, einschließlich echter Rückstromsperre mit einem On-Widerstand von 36 mΩ.

Während USB-Anschlüsse in Verbraucher- und Computergeräten bis zu 100 W Leistung aufnehmen können, kommt die Leistung normalerweise von einem AC/DC-Adapter, der Typ-C PD unterstützt. Das Host-Gerät selbst liefert typischerweise 5 V bei 3 A oder bis zu 15 W. Dies ist die gängigste Implementierung in Notebook-Anwendungen und auch in der Mehrzahl der Desktop-PCs. Typ-C-PD-Ports werden jedoch in immer mehr Geräten wie Smart-Monitoren und Power Banks eingesetzt. Es wird ein Hochspannungs-Sourcing-Schalter benötigt, um bis zu 100 W Leistung zu liefern. Ein Desktop-PC kann über ein einziges Typ-C-Kabel mit dem Monitor verbunden werden und sowohl Strom als auch Daten liefern. In ähnlicher Weise können Power Banks mit Hochspannungsversorgung ein Notebook schnell aufladen. Der AOZ1374 nutzt eine Design-IP, die für den bidirektionalen Hochspannungs-Source/Sink-Typ-C-Schutzschalter AOZ1375DI entwickelt wurde, mit zusätzlichen Integrationsfunktionen, um den herkömmlichen Strombegrenzungswiderstand zu eliminieren. Der Baustein liefert bis zu 28 V mit der Möglichkeit der Strombegrenzung.
