DC/DC-Wandler Für Bahnanwendungen

Anbieter zum Thema

Mit einem umfangreichen Standardprogramm an Schaltreglern, Regeneratoren, DC/DC-Wandlern und Systemstromversorgungen im Leistungsbereich >6 kW bietet SYKO ein durchgängiges Programm von Stromversorgungen für die Bahntechnik an.

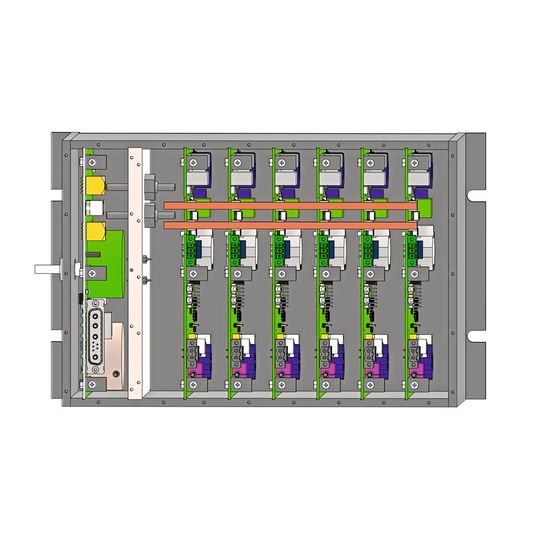

Der DC/DC-Wandler SBV.24.24. von SYKO: wurde für den Einsatz in Bahnanwendungen entwickelt und erzeugt eine geregelte und kurzschlussfeste Ausgangsspannung von 24 V.
Der DC/DC-Wandler SBV.24.24. von SYKO: wurde für den Einsatz in Bahnanwendungen entwickelt und erzeugt eine geregelte und kurzschlussfeste Ausgangsspannung von 24 V.
(Bild: SYKO)

Der DC/DC-Wandler SBV.24.24. von SYKO für Bahnanwendungen arbeitet an einer quasikonstanten Eingangsspannung von 24 V +5 %/–7 %. Er erzeugt eine geregelte und kurzschlussfeste Ausgangsspannung von 24 V ±2 % = f(UE/IA/TU) mit 100 W Dauerleistung und 150/200 W Kurzzeitbelastung.

Versorgt wird ein Höchstleistungs-3-Phasen-System bis 1.000 VDC als deren Batterieversorgung. Somit müssen drei Highside-Leistungsstufen und drei Lowside-Stufen versorgt werden. Die Lowside wird ebenfalls potenzialgetrennt versorgt, um sich gegen Störgrößen aus der Höchstleistungsstufe zu wehren. Somit muss der Gesamtwandler sechs dieser DC/DC-Wandler 600/900 W stellen, deren Ausgänge hochpotentizalgetrennt zur Eingangsspannung und zueinander getrennt sind (13 mm Ausgang zu Eingang).

Diese resonante Einstufentopologie fährt mit einem Wirkungsgrad >97,5 % und kommt ohne Lüfter aus. Die 24-V-Eingangsspannung kommt von geregelten kaskadierten DC/DC-Wandlern ab 450 V UN und darf beim Aufschalten und Anlauf der Lasten nicht in die Begrenzung gehen.

Daher ist ein Aktiv-Verpolschutz und eine Aktiv-Spannungsbegrenzung für Ströme bis 50 A gemäß SYKO-Patentverfahren vorgeschaltet. Ein weiches Aufschalten und integrale Leistungsaktivierung ist gegeben.
