Das EtherCat-Starterkit von Avnet Silica ermöglicht die einfache Entwicklung von Ethernet-Knoten für industrielle Anwendungen. Pmod- und Arduino-kompatible Schnittstellen sorgen für Flexibilität.

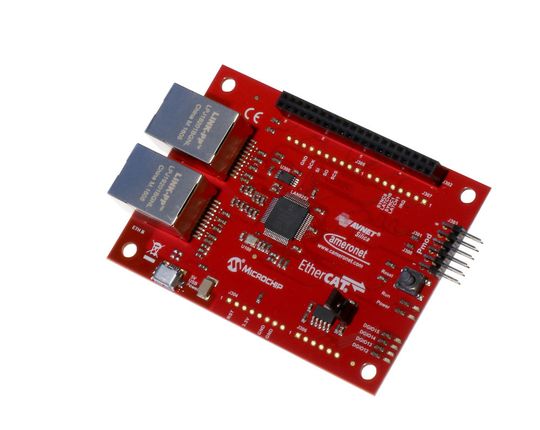

EtherCAT-Starterkit von Avnet Silica: Anbindung an bestehende Ethernet-Netzwerke ohne Router oder Switches.(Bild: Avnet Silica) — EtherCAT-Starterkit von Avnet Silica: Anbindung an bestehende Ethernet-Netzwerke ohne Router oder Switches.
(Bild: Avnet Silica)

Die Implementierung des Standard-Ethernet-Datenpaket-Formats im EtherCAT-Starterkit ermöglicht eine Anbindung an bestehende Ethernet-Netzwerke ohne spezielle Router oder Switches.

EtherCAT sorgt so für eine hocheffiziente Echtzeit-Performance, durch Entnehmen und Einfügen der Daten während der Ethernet Frame den Knoten durchläuft (on-the-fly).

Auf der Basis des EtherCAT-Slave-Controllers LAN9252 von Microchip bietet das einfach zu bedienende Starterkit Pmod- und Arduino-kompatible Schnittstellen, einschließlich SPI/QSPI, sowie zusätzlich eine Pfostenleiste mit allen I/Os des LAN9252.

Damit ist ein direkter Anschluss an verschiedene Mikrocontroller- oder Mikroprozessor-Starterkits für schnelles Prototyping möglich.

Zielanwendungen für das Kit sind Antriebssteuerungen, Robotik, Kommunikationsmodule und I/O-Schnittstellenkarten in der Fabrik- und Prozessautomatisierung, Drehgeber und Sensoren oder Aktoren, Ventile und Antriebe in hydraulischen und pneumatischen Systemen etc.

Darüber hinaus lässt sich das neue EtherCAT-Starterkit in die Visible-Things-Plattform von Avnet Silica integrieren, um IoT-Projekte/Anwendungen (Internet der Dinge) zu entwickeln.

Basis des EtherCATs ist der LAN9252 von Microchip

Die Grundlage des EtherCAT-Kit bildet der LAN9252 von Microchip, ein 2/3-Port-EtherCAT-Slave-Controller mit zwei integrierten Ethernet-PHYs, die jeweils einen Vollduplex-100Base-TX-Transceiver für einen 100-MBit/s-Betrieb enthalten.

Der Chip unterstützt auch Auto-MDIX, so dass gerade- oder gekreuzte-LAN-Kabel verwendet werden können. Zudem werden externe 100Base-FX-Glasfaser-Transceiver unterstützt. Zu den weiteren Funktionen des LAN9252 zählen 4 KByte Dual-Port-Speicher (DPRAM), vier SyncManager, drei Feldbus-MMUs, ein 64-Bit-distributed-clock und ein erweiterter Temperaturbereich von -40 bis 105 °C.

Der Slave-Controller LAN9252 bietet drei Betriebsarten: Mikrocontroller, Digital-I/O und Erweiterungsmodi. Im Mikrocontroller-Modus kommuniziert der LAN9252 mit der Host-MCU über eine flexible 8/16-Bit-Hostbus-Schnittstelle oder eine SPI- bzw. Quad-SPI-Schnittstelle.

Im digitalen I/O-Modus steuert der LAN9252 16 digitale I/O-Signale ohne Host-MCU. Im Erweiterungsmodus kann mit der dritten externen PHY-Ethernet-Schnittstelle des LAN9252 eine Stern- oder Baumnetz-Topologie oder sogar eine Vier-Port-Lösung mit einem zusätzlichen LAN9252 umgesetzt werden, was hohe Flexibilität bei der Implementierung garantiert.

Das Starterkit bietet auch zwei RJ45-Ethernet-Schnittstellen sowie den Betrieb an einer einzigen 3,3-V-Versorgung. Zu den Stromversorgungsoptionen zählen USB oder die Pmod- und Arduino-Schnittstellen. Das Starterkit wird vom EtherCAT-Protokollstack von Beckhoff, der für Mitglieder der ETG (EtherCAT Technology Group) kostenlos ist, sowie weiteren EtherCAT-Stacks unterstützt.

Avnet Silica entwickelt derzeit auch Beispielsoftware für Kunden, die PIC32- und ARM-Cortex-basierte Host-Mikrocontroller verwenden.

„Microchip arbeitet seit langem mit Avnet zusammen, und beide sind auch darauf bedacht, eng mit unseren Kunden zusammenzuarbeiten, um deren Bedürfnisse zu verstehen und zu erfüllen“, so Ian Saturley, Worldwide Marketing Manager für USB und Networking bei Microchip.

„In den letzten Jahren haben sich diese Anforderungen zunehmend in Richtung industrieller Vernetzung verlagert. Viele der etablierten Topologien verlangen heute nach Industrie-4.0- und IoT-Technologie, die umfassender Bestandteil von EtherCAT sind.“

„Mit dem PMOD-COM-ETHERCAT Starterkit erfüllt Avnet Silica die Anforderungen der Kunden hinsichtlich einer schnellen Markteinführung und geringen Kosten für Einstiegs-Evaluierungsplattformen.“

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Geschäftliche E-Mail

Bitte geben Sie eine gültige E-Mailadresse ein.

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung. Die Einwilligungserklärung bezieht sich u. a. auf die Zusendung von redaktionellen Newslettern per E-Mail und auf den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern (z. B. LinkedIn, Google, Meta).

Stand: 08.12.2025

Es ist für uns eine Selbstverständlichkeit, dass wir verantwortungsvoll mit Ihren personenbezogenen Daten umgehen. Sofern wir personenbezogene Daten von Ihnen erheben, verarbeiten wir diese unter Beachtung der geltenden Datenschutzvorschriften. Detaillierte Informationen finden Sie in unserer Datenschutzerklärung.

Einwilligung in die Verwendung von Daten zu Werbezwecken

Ich bin damit einverstanden, dass die Vogel Communications Group GmbH & Co. KG, Max-Planckstr. 7-9, 97082 Würzburg einschließlich aller mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen (im weiteren: Vogel Communications Group) meine E-Mail-Adresse für die Zusendung von redaktionellen Newslettern nutzt. Auflistungen der jeweils zugehörigen Unternehmen können hier abgerufen werden.

Der Newsletterinhalt erstreckt sich dabei auf Produkte und Dienstleistungen aller zuvor genannten Unternehmen, darunter beispielsweise Fachzeitschriften und Fachbücher, Veranstaltungen und Messen sowie veranstaltungsbezogene Produkte und Dienstleistungen, Print- und Digital-Mediaangebote und Services wie weitere (redaktionelle) Newsletter, Gewinnspiele, Lead-Kampagnen, Marktforschung im Online- und Offline-Bereich, fachspezifische Webportale und E-Learning-Angebote. Wenn auch meine persönliche Telefonnummer erhoben wurde, darf diese für die Unterbreitung von Angeboten der vorgenannten Produkte und Dienstleistungen der vorgenannten Unternehmen und Marktforschung genutzt werden.

Meine Einwilligung umfasst zudem die Verarbeitung meiner E-Mail-Adresse und Telefonnummer für den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern wie z.B. LinkedIN, Google und Meta. Hierfür darf die Vogel Communications Group die genannten Daten gehasht an Werbepartner übermitteln, die diese Daten dann nutzen, um feststellen zu können, ob ich ebenfalls Mitglied auf den besagten Werbepartnerportalen bin. Die Vogel Communications Group nutzt diese Funktion zu Zwecken des Retargeting (Upselling, Crossselling und Kundenbindung), der Generierung von sog. Lookalike Audiences zur Neukundengewinnung und als Ausschlussgrundlage für laufende Werbekampagnen. Weitere Informationen kann ich dem Abschnitt „Datenabgleich zu Marketingzwecken“ in der Datenschutzerklärung entnehmen.

Falls ich im Internet auf Portalen der Vogel Communications Group einschließlich deren mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen geschützte Inhalte abrufe, muss ich mich mit weiteren Daten für den Zugang zu diesen Inhalten registrieren. Im Gegenzug für diesen gebührenlosen Zugang zu redaktionellen Inhalten dürfen meine Daten im Sinne dieser Einwilligung für die hier genannten Zwecke verwendet werden. Dies gilt nicht für den Datenabgleich zu Marketingzwecken.

Recht auf Widerruf

Mir ist bewusst, dass ich diese Einwilligung jederzeit für die Zukunft widerrufen kann. Durch meinen Widerruf wird die Rechtmäßigkeit der aufgrund meiner Einwilligung bis zum Widerruf erfolgten Verarbeitung nicht berührt. Um meinen Widerruf zu erklären, kann ich als eine Möglichkeit das unter https://contact.vogel.de abrufbare Kontaktformular nutzen. Sofern ich einzelne von mir abonnierte Newsletter nicht mehr erhalten möchte, kann ich darüber hinaus auch den am Ende eines Newsletters eingebundenen Abmeldelink anklicken. Weitere Informationen zu meinem Widerrufsrecht und dessen Ausübung sowie zu den Folgen meines Widerrufs finde ich in der Datenschutzerklärung, Abschnitt Redaktionelle Newsletter.

Das EtherCAT-Starterkit ist ab sofort über Avnet Silica erhältlich.

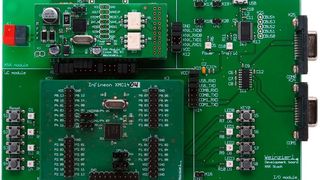

KNX Stack NGS von Weinzierl: läuft auf den industriellen XMC-Mikrocontrollern von Infineon (Avnet)

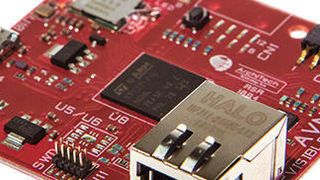

Plattform VisibleThings: Gateway zur Cloud und Enterprise-Anwendungen (Bild: Avnet Memec – Silica)
