Der Test von elektronischen Komponenten ist zentrales Element der Elektronikfertigung. Die Grundlagen für den Test werden bereits während des Designs gelegt. Deshalb ist die Zusammenarbeit zwischen Entwicklung und Produktion entscheidend.

Elektronik testen: Entwicklung und Produktion müssen eng zusammenarbeiten, damit moderne Produkte und Prozesse umgesetzt werden können.
Elektronik testen: Entwicklung und Produktion müssen eng zusammenarbeiten, damit moderne Produkte und Prozesse umgesetzt werden können.
(Bild: © Wolfgang Cibura – stock.adobe.com)

Die rasante Entwicklung der Elektronikindustrie hat eine Vielzahl von Innovationen hervorgebracht, die unser tägliches Leben maßgeblich beeinflussen. Von leistungsstarken Smartphones, über intelligente Haushaltsgeräte bis hin zu autonomen Fahrzeugen haben Elektronikgeräte die Art und Weise, wie wir kommunizieren, arbeiten und leben, grundlegend verändert. Doch hinter jedem bahnbrechenden Produkt steht ein komplexer Prozess der Produktentwicklung und -produktion.

Die kontinuierlichen Fortschritte in der Mikroelektronik und Halbleitertechnologie ermöglichen es, immer leistungsfähigere und miniaturisierte Komponenten herzustellen. Dadurch können mehr Funktionen auf begrenztem Raum integriert werden, was die Komplexität elektronischer Baugruppen erhöht. Künstliche Intelligenz (KI) und maschinelles Lernen in elektronischen Geräten eröffnet neue Möglichkeiten und Anwendungen. KI erfordert jedoch leistungsstarke Prozessoren und aufwendige Algorithmen, was die Komplexität der elektronischen Baugruppen weiter steigert.

Ergänzendes zum Thema

Der Autor Alexander Labrada Diaz wird am 10. Oktober 2023 um 10 Uhr ein Live-Webinar zu diesem Thema halten. Der Titel: Von der Idee zur Produktion: Wie Entwicklung und Produktion in der Elektronik Hand in Hand gehen können. Interessierte können sich direkt anmelden.

Henne-Ei-Problem bei Entwicklung und Produktion

In der Welt der Elektronikfertigung begegnen uns immer wieder knifflige Aufgaben. Besonders zwei Prozesse scheinen dabei häufig dem typischen Henne-Ei-Problem zu unterliegen: Entwicklung und Produktion. Bei der Entwicklung von neuen Produkten sind zahlreiche Faktoren zu berücksichtigen, darunter Design, Materialauswahl oder diverse Leistungsparameter. Gleichzeitig müssen Produktionsanlagen und -prozesse auf die spezifischen Anforderungen des Produkts abgestimmt sein, um eine effiziente und qualitativ hochwertige Fertigung zu ermöglichen.

Doch oftmals stehen sich Optimierungsziele oder Anforderungen beider Seiten konträr gegenüber. Oder es sind Daten erforderlich, ohne die eine weitere Entwicklung des Produktes oder Fertigungsprozesses nicht möglich ist. Doch woher sollen diese Daten kommen, wenn weder das Design des Produkts noch Produktionsprozesse final definiert sind? Wir untersuchen die zentralen Herausforderungen, die bei der Überführung aus der Entwicklung in die Produktion auftreten und stellen bewährte Strategien und Werkzeuge vor, die eine reibungslose Synchronisation beider Prozesse ermöglichen.

Boundary Scan bei Mikrocontroller, FPGA und CPLD

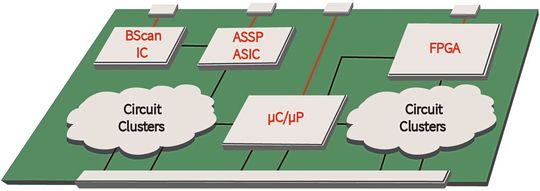

Bild 1: Viele Microcontroller, FPGAs oder CPLDs unterstützen den Boundary Scan.
Bild 1: Viele Microcontroller, FPGAs oder CPLDs unterstützen den Boundary Scan.
(Bild: Göpel electronic)

Das erste typische Henne-Ei-Problem betrifft das grundlegende Design des Produkts. Zu Beginn des Entwicklungsprozesses spielt vor allem die Materialauswahl eine große Rolle. Neben Faktoren der Leistungsfähigkeit verwendeter Komponenten ist weiterhin die Verfügbarkeit, aber natürlich auch der Preis ausschlaggebend. Allerdings sollte schon bereits während der Auswahl der zu verwendenden Komponenten auf eine geeignete Testbarkeit geachtet werden.

Die meisten Mikrocontroller, FPGAs oder CPLDs, welche das Herzstück eines jeden Elektronikdesigns darstellen, unterstützen den sogenannten IEEE1149.1-Teststandard, welcher besser unter dem Namen Boundary Scan bekannt ist. Dieser ermöglicht mit nur wenigen Zugriffspunkten, den typischen JTAG-Signalen, umfangreiche Testmöglichkeiten. Neben der grundlegenden Möglichkeit Signale zu setzen und zu messen, können auch funktionale Testfunktionen, wie zum Beispiel das Auswerten einer Bauteilkennung oder die Ansteuerung verschiedener Sensorik realisiert werden. Grundlegende Testfunktionen werden dadurch integraler Bestandteil des Produktdesigns, wodurch externes Testequipment und komplexe Adaptionen erheblich reduziert werden.

Neben den klassischen Testmöglichkeiten des Boundary Scans, welche in der Regel für statische Verbindungs- und einfache Funktionstests zum Einsatz kommen, können diese Zugriffe auch für zusätzliche Emulationstechnologien verwendet werden. Über die gleichen JTAG-Signale, oder andere Debug-Schnittstellen, können zum Beispiel Instrumente des Microcontrollers angesprochen, parametrisiert und für Testzwecke verwendet werden. Spezielle FPGA-Designs bieten sich für komplexe Testaufgaben, wie eine Frequenzmessung oder Bit Error Rate Tests an.

Diese Verwendung von nativ im Design eingebetteten Testfunktionen nennt Göpel electronic die Embedded JTAG Solutions (EJS). Unter diesem Begriff werden alle Instrumente, sowie deren Einsatzmöglichkeiten zum Testen und Programmieren zusammengefasst. Mit Hilfe der gemeinsamen Software Plattform SYSTEM CASCON lassen sich sämtliche Zugriffe realisieren. Speziell an die Anforderungen aus Entwicklung und Produktion angepasste Hardware (SCANFLEX II CUBE) ermöglicht eine nahtlose Verwendung von erstellten Prozeduren in beiden Anwendungsgebieten. Produktion und Entwicklung nutzen die gleichen Werkzeuge für Prototypentests, Erstinbetriebnahmen und Fertigungstests.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung.

Aufklappen für Details zu Ihrer Einwilligung

Optimiertes Design für eine verbesserte Testabdeckung

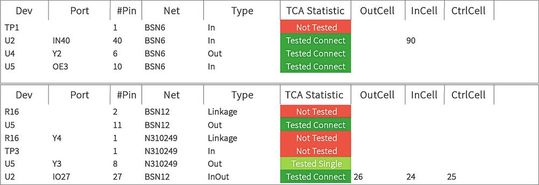

Bild 2:
