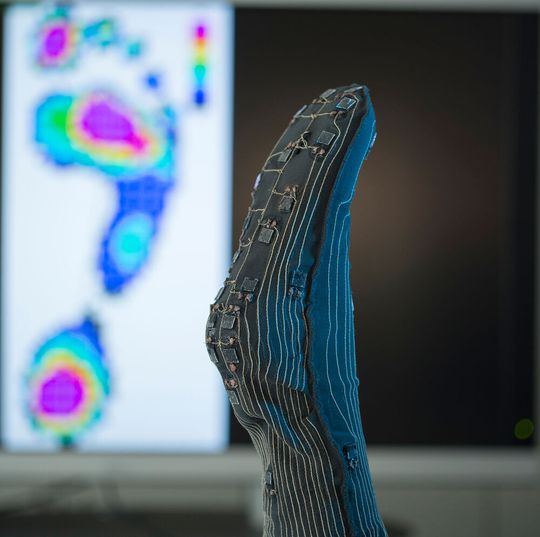

Einen neuartigen Messstrumpf mit integrierter 3D-Sensorik entwickelten die Forscher des Fraunhofer ISC. Die Sensor-Socke warnt bei zu hoher Druckbelastung und soll vor Wunden schützen.

Patienten mit Diabetes leiden an den Füßen oftmals an Nerven- und Durchblutungsstörungen, ihr Schmerzempfinden ist herabgesetzt. Sie spüren im wahrsten Sinne des Wortes nicht, wenn sie der Schuh drückt.

Bei gesunden Menschen sorgen die Nervenbahnen bei längerem Stehen dafür, dass sich das Gewicht automatisch von einem Fuß auf den anderen verlagert. Diabetiker merken hingegen nicht, dass ihre Zehen, Fersen oder Ballen zu stark belastet werden. Der Fuß wird nicht entlastet, unbemerkt können Druckgeschwüre entstehen. Schon kleine unebene Stellen oder der Druck des Schuhs auf den Fuß können zu offenen Wunden oder Schädigungen am Gewebe führen.

Sensoren im Strumpf messen den Druck dreidimensional

Damit sich schlecht heilende Wunden gar nicht erst bilden, haben Forscher des Fraunhofer-Instituts für Silicatforschung ISC in Würzburg mit Unterstützung von Industriepartnern und Kollegen des Fraunhofer-Instituts für Integrierte Schaltungen IIS in Erlangen einen Spezial-Strumpf mit integrierten Sensoren entwickelt.

Insgesamt 40 sehr dünne, dielektrische Elastomersensoren messen die Druckbelastung und -verteilung bei Diabetes-Patienten und übernehmen so die Funktion der Nerven.

„Bisherige Systeme sind als Einlegesohlen auf dem Markt und messen nur die Druckverteilung an der Unterseite des Fußes. Unsere Sensoren sind an der Strumpfsohle, der Ferse, dem Fußspann und dem Knöchel angebracht und zeichnen die Signale daher dreidimensional auf. Das gibt es bislang noch nicht“, erläutert Dr. Bernhard Brunner, Wissenschaftler am ISC. Da sich das Messsystem kostengünstig in Serie herstellen lässt, soll es nicht mehr als 250 € kosten.

Elektronik überträgt Daten auf das Smartphone

Die Sensoren bestehen aus einer stark dehnbaren, weichen Elastomerfolie aus Silikon, die sich gut in Textilien integrieren lässt. Die Folie ist beidseitig mit hochflexiblen Elektroden aus Graphit oder Ruß beschichtet.

Verformt sich die Folie durch Druck oder Dehnung, verringert sich ihre Dicke. Gleichzeitig vergrößert sich dabei die Fläche. Das Resultat: Die elektrische Kapazität erhöht sich mit dem Druck.

Diesen Effekt können die ISC-Forscher messen. Steht der Patient beispielsweise längere Zeit auf einer Stelle, erhöht sich der Druck. Dies erkennen die Sensoren und schicken das Messsignal über einen leitfähigen Faden an eine drahtlose Elektronik, die aus einem ASIC und einem Controller besteht. Entwickelt wurde sie von Forschern des IIS.

„Die Elektronik ist so gestaltet, dass bis zu 40 kapazitive Sensoren in einem sehr breiten Wertebereich mit hoher Auflösung erfasst werden können“, konstatiert Johann Hauer, der zuständige Projektleiter am IIS. Der ASIC nimmt die Messdaten auf und der Controller sendet diese per Funk an ein Smartphone oder Tablet, das dem Diabetes-Patienten anzeigt, ob er seine Fußhaltung oder Belastung ändern soll.

Beim derzeitigen Prototyp ist die Elektronik noch am Strumpfende befestigt. Geplant ist, sie in einem kleinen, knopfgroßen Gehäuse unterzubringen, das sich etwa durch einen Klettverschluss abnehmen lässt. Dies ist unumgänglich, solange für die Elektronik keine zuverlässige Reinigungsmethode entwickelt wurde. Die Sensorik hingegen muss beständig gegen Wasser und Waschmittel sein.

Erste Tests zur Waschbarkeit sind geplant. Das Säubern in Desinfektionsmitteln sei kein Problem. Zwei Lagen Stoff umgeben die Sensorik, was den An- und Ausziehkomfort des Strumpfs erhöht. Die Sensorik wird durch Nähen oder Kleben in das Textil eingebracht.

Die Socke selbst besteht aus einem Mischgewebe aus Baumwolle und Kunstfaser. Das Material ist atmungsaktiv, feuchteregulierend und zeichne sich durch einen hohen Tragekomfort aus.

„Dies ist wichtig, schließlich sollen Betroffene den Strumpf täglich tragen können“, beschreibt Brunner die Anforderungen. Die Anwendungsmöglichkeiten sind vielfältig, etwa für den Einsatz im Fitnessbereich. Jogger z.B. könnten mit dem Strumpf Laufstil und Fußhaltung kontrollieren. Die Forscher haben den Druckmessstrumpf zum Patent angemeldet.
