Displaytechnik Die Vorteile von LEDs als Backlight bei einem Display

Damit der Anwender auf einem Display etwas sieht, sind Backlights notwendig. Wir zeigen verschiedene Arten von Hinterleuchtungen und welchen Vorteil ein LED-Backlight in einem Display bietet.

Anbieter zum Thema

CTX Thermal Solutions GmbH

Vishay Intertechnology, Inc. C/- Vishay Europe Sales GmbH

MTM Power Messtechnik Mellenbach GmbH

ADKOM Elektronik GmbH

Die Hinterleuchtung eines Displays, auch als Backlight bekannt, soll die Informationen auf dem Display für den Anwender optimal darstellen. Dabei spielt es keine Rolle, ob es eine helle oder eine dunkle Umgebung ist. So lassen sich ungünstige Lichtverhältnisse im Raum oder im Freien kompensieren.

Bildergalerie

In den letzten Jahren haben sich die aktuell am Markt angebotenen Hinterleuchtungsprodukte stark weiterentwickelt, was letztendlich auch dem Fortschritt der heutigen LED-Technik zu verdanken ist. Ob es sich hierbei um die Größe, Lebensdauer oder den Stromverbrauch handelt, die LED- Hersteller haben in der Entwicklung neuer und verbesserter Dioden maßgeblich zum Erfolg der Hintergrundbeleuchtungen beigetragen. In unserem Beitrag stellen wir Ihnen verschiedene Lösungen vor, mit der sich Displays beleuchten lassen. Dem Anwender stehen Lightguides, Lichtkästen, EL-Folien, Bottom- und Side Backlights zur Verfügung.

Wenn eine SMD-LED das Display hinterleuchtet

In der Betrachtung der erstgenannten Produkte, spielen auf Platinen aufgebrachte SMD-LEDs eine zentrale Rolle. Dabei liegen die Vorteile einer LED auf der Hand: sie sind sparsam bei der Energieaufnahme und lassen sich dimmen. Gerade auf ein modernes Display bezogen eine wichtige Eigenschaft.

Es ist möglich, bestimmte Bereiche des Bildes abzudunkeln, um so den Kontrast dynamisch anzupassen. Im Zusammenspiel mit speziellen Videocontrollern lassen sich halbdunkle Bildanteile heller rechnen und die überschüssige Bildhelligkeit über das Abdimmen des Backlights kompensieren. So lässt sich ein exakt ausgeleuchtetes Bild bei reduzierter Helligkeit der Hintergrundbeleuchtung erreichen.

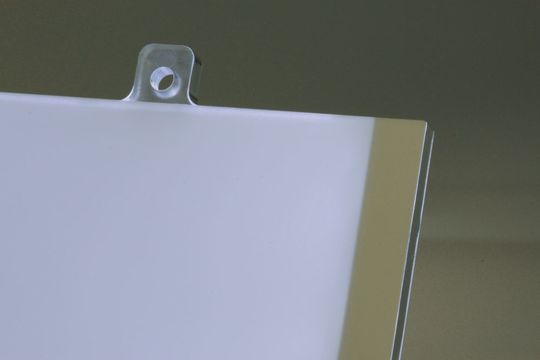

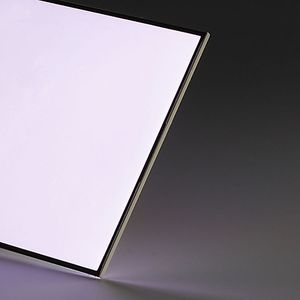

Die verschiedenen eingangs erwähnten Möglichkeiten zur Hinterleuchtung sollen jetzt genauer vorgestellt werden. Dazu zählen die Lightguides, welche in der Regel Scheiben aus Polycarbonat sind, die mit Diffusor- und Reflektorfolien das Licht von der Quelle, wie beispielsweise einer SMD-LED, bis hin zur Anzeige übertragen. Damit können sie die Lösung für sehr komplexe und geometrisch anspruchsvolle Entwicklungen sein. Bei den Lichtkästen handelt es sich um Kunststoffformteile, die einerseits ein LCD-Display mit den auf dem PCB aufgebrachten LEDs ausleuchten, um andererseits als stabiler Träger des Displays und Abstandshalter zwischen Gehäuseoberteil und Platine zu dienen. Selbst als Gehäuseelement können sie genutzt werden.

Eine EL-Folie oder auch Elektroluminiszenz-Folie zeichnet sich durch ihre Flexibilität aus. Sie sind biegsam und kann sehr große Fläche ausleuchten. Ein Nachteil der EL-Folien ist die Lichtausbeute und Lebensdauer im Gegensatz zu den Backlights mit LED. Die EL-Folie benötigt je nach Bauart eine Wechselspannung zwischen 30 bis 300 V. Es wird deshalb ein zusätzlicher Inverter benötigt, um die optimalen Betriebsbedingungen einzuhalten. Für die Industrie spielen EL-Folien heutzutage eine eher untergeordnete Rolle.
