Angriff in Schwarz: Mittelklasse-Oszilloskop bis 350 MHz

04.12.2018 Dipl.-Ing. (FH) Hendrik Härter

Anbieter zum Thema

Rigol Technologies EU GmbH

GLYN GmbH & Co. KG

compmall GmbH

NetModule AG

Der kleine Bruder des MSO7000 bietet 70 bis 350 MHz und in der Oszilloskop-Serie MSO5000 findet sich ebenfalls der selbstentwickelte Chipsatz von Rigol. Erweiterungen sind über ein Software-Upgrade möglich.

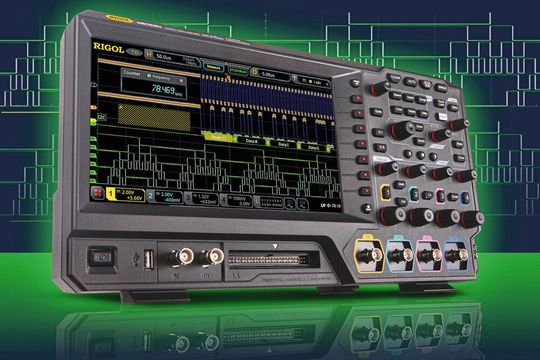

Ganz in schwarz: Oszilloskop-Familie MSO5000 deckt Frequenzen von 70 bis 350 MHz ab.
(Bild: Rigol)

Nach der Oszilloskop-Serie MSO7000 mit Bandbreiten bis 500 MHz bietet der Messtechnik-Hersteller jetzt eine Serie mit weniger Bandbreite vorgestellt: Die MSO5000 mit Bandbreiten von 70 bis 350 MHz. Auch bei dieser Serie verspricht der Hersteller ein Upgrade der Bandbreite. Bei der Abtastrate liegt das Oszilloskop bei 8 GS/s. Die anfallenden Messdaten wandern in einen optionalen Speicher mit 200 Mio. Punkten und werden dort verarbeitet.

Der Messtechniker kann mit einer Signalerfassungsrate von 500.000 wfms/s schnelle Signalformen erfassen, darstellen und auswerten. Im Oszilloskop verbaut ist ein Chipset der aktuellen UltraVisioin-II-Architektur. Damit lassen sich nach Angaben des Herstellers die Messwerte analysieren (Decoding) und darstellen.

Schnittstellen und Trigger

Zum Funktionsumfang des Oszilloskops gehören verschiedene Trigger- und Mathematikfunktoinen sowie Darstellmöglichkeiten (erweiterte FFT von 1 Mio. Punkten, Masken-Test, Jitter- und Power-Analyse). Hinzu kommen alle üblichen seriellen Bus-Protokolle. Integriertes Voltmeter, Frequenzzähler und ein optionaler 2-Kanal Arbiträrer Funktionsgenerator runden den kompletten Messumfang ab. Auf Seiten der Schnittstellen sind USB, LAN (LXI), HDMI und USB-GPIB (Adapter) sowie USB-Mouse-Support verfügbar.

Sämtliche Erweiterungen, wie höhere Bandbreiten, MSO mit 16 digitalen Kanälen, Speichererweiterung auf 200 Mio. Pts., vier Eingangskanäle bei den 70- und 100-MHz-Geräten und die Zwei-Kanal-Arb-Waveformgenerator-Funktionen, bietet der Hersteller als Software-Upgrade an. Auf das Oszilloskop gewährt Rigol eine Garantie von drei Jahren. Aktuell bietet Rigol die Serie in sechs verschiedenen Ausführungen mit einem Preis von 800 bis knapp 3000 Euro an.

Die Modelle der Serie MSO5000 (externer Link)
