Das Board in 3D drehen und ansehen

Eine der neuen Funktionen, die in allen skalierbaren Ausbaustufen von der kostenlosen OrCAD-Demoversion bzw. PCB Viewer bis zur maximalen Ausbaustufe von Allegro integriert wurde, ist der 3D Viewer. Damit kann jetzt die Leiterplatte als 3D-Bild angesehen und gedreht werden. Aber auch spezielle Bereiche, die für HDI-Strukturen in der 2-D-Ansicht auch für erfahrene Layouter nicht leicht zu erkennen sind, lassen sich jetzt in 3D übersichtlich darstellen.

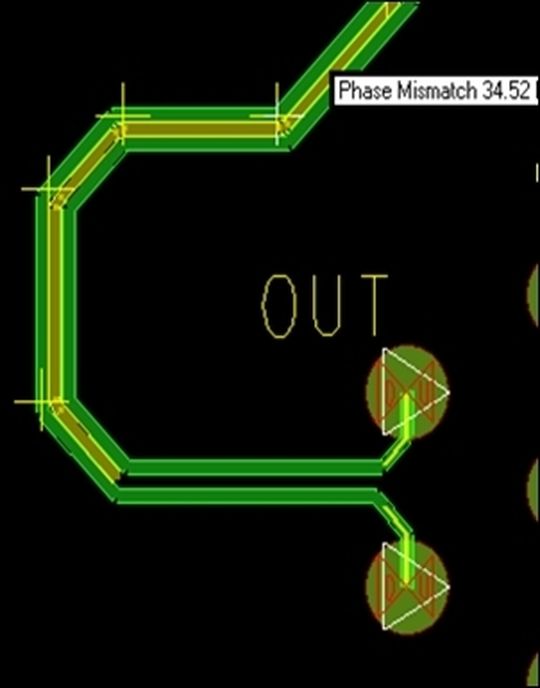

Die neuen High-Speed-Vorgaben der Halbleiterhersteller schreiben eine dynamische Phasenkontrolle in der Art vor, dass ein Phasenversatz innerhalb einer limitierten Strecke wieder korrigiert werden muss. Diese Vorgabe ist jetzt als Online-DRC definierbar und wird innerhalb eines differenziellen Leitungspaares dort als Fehler angezeigt, wo es auch korrigiert werden muss.
