Nach eigenen Angaben das weltweit erste 100-GS/s-Echtzeitoszilloskop hat Tektronix auf den Markt gebracht. Zusätzlich bietet das Gerät mehr Datenpunkte bei Erfassungen von 20 GHz mit 5-fachem Oversampling.

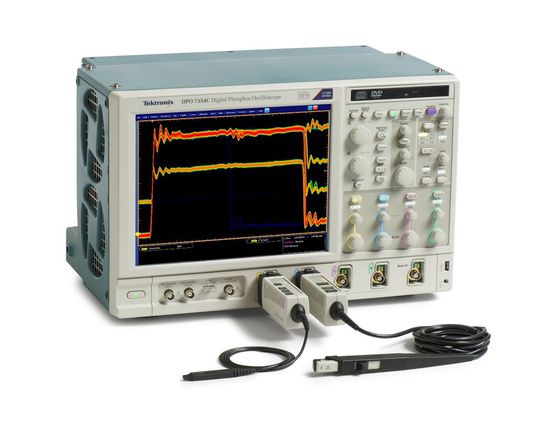

Tektronix hat die Digital- und Mixed-Signal-Oszilloskope um die Modellreihe DPO/DSA/MSO70000C erweitert. Die Messgeräte bieten eine Abtastrate von 100 GS/s und somit nicht nur weniger Rauschen, sondern auch mehr Datenpunkte bei 20-GHz-Erfassungen mit 5-fachem Oversampling.

Dadurch sind unter anderem genauere Signalintegritätsmessungen für serielle Hochgeschwindigkeitsstandards, wie PCI Express Gen 3, möglich. Zu den anderen Erweiterungen gehören eine neue, schnellere Rechenplattform und eine stabilere Zeitbasis – ideale Voraussetzungen für Radaranwendungen.

Hochleistungsoszilloskope mit einer Bandbreite von über 4 GHz werden in den unterschiedlichsten seriellen Hochgeschwindigkeits-, WB-Radar- und schnellen optischen Kommunikationssystemen, in eingebetteten High-End-Systemen sowie in Anwendungen der Hochenergiephysik eingesetzt. Neben einer doppelt so hohen Abtastrate als die Vorgängerserie «B», verfügen die C-Serien über eine schnellere Rechenplattform.

Diese verarbeitet längere Datensätze, wie Jitter-, Rausch- und BER-Messungen (Bit Error Rate) und Statistikdaten. Die Boot- und Anwendungsstartzeiten sind ebenfalls deutlich kürzer.

C-Serien mit bis zu 20% weniger Rauschen

Bei jedem Digitaloszilloskop gibt es einen direkten Zusammenhang zwischen der Abtastrate und dem Eigenrauschen. Eine hohe Abtastrate geht mit weniger Rauschen einher, was wiederum mehr Spanne für den Benutzer bedeutet. Ein umfangreicher Vergleichstest hat ergeben, dass die DPO/DSA/MSO70000C-Serien im 100-GS/s-Betrieb bis zu 20% weniger Rauschen generieren als dieselben Instrumente bei 50 GS/s.

Moderne Radarsysteme nutzen die Frequenz- und Phasenmodulation innerhalb der Radarimpulse, um die Bereichsauflösung und die Zielidentifizierungsfähigkeiten des Radars zu verbessern. Die impulsübergreifende Aufrechterhaltung der Modulationscharakteristik ist ein wesentliches Element für den Betrieb der Anlage. Hochleistungsoszilloskope sind das bevorzugte Instrument, wenn es um die Messung von Radarimpulsen geht. Voraussetzung ist jedoch, dass sie über eine stabile Zeitbasis verfügen, die in der Lage ist, die Frequenz bei der Erfassung längerer Ereignisse beizubehalten.

Die C-Serien verfügen über eine hochstabile Zeitbasis, die einen niedrigeren Langzeit-Jitter sowie die erforderliche Phasen- und Frequenzstabilität ermöglicht. In Verbindung mit den Funktionen der SignalVu Vektor-Signalanalyse-Software zur Messung des Impuls- und Frequenzverhaltens ermöglichen sie es Entwicklern eine genaue Überprüfung der Systemleistung von Funk- und Radarsystemen mit dynamischer Frequenz.

Führend beim Testen serieller Daten

Die Messgeräte sind mit der notwendigen Bandbreite ausgestattet und sie verfügen über die erforderlichen Abtastraten zur Fehlerbehebung bei seriellen Datensignalen bis 12 GBit/s auf allen Kanälen gleichzeitig. Sie sind damit ideal für Mehrkanalanwendungen, wie PCI Express 3, SATA 6 GBit/s, SuperSpeed USB, HDMI, DisplayPort und 10 GBit Ethernet, geeignet. Der FastAcq-Erfassungsmodus bietet eine Erfassungsrate von über 300.000 Signalen pro Sekunde – etwa 100mal mehr als bei vergleichbaren Konkurrenzmodellen – und ermöglicht dadurch sowohl kritisch wichtige Einblicke in das Signalverhalten, als auch eine eingehende Analyse.

Große Auswahl an Softwarepaketen

Tektronix bietet eine große Auswahl von Softwarepaketen zur Fehleranalyse und Konformitätsprüfung für den Entwicklungsbereich serieller Hochgeschwindigkeitsdatenübertragungen. Dazu gehören DPOJET für die Jitter- und Timing-Analyse, SDLA für Messungen an Signalgebern, Übertragungskomponenten und Signalempfängern, sowie spezifische Pakete für DDR, DisplayPort, PCI-Express, USB, HDMI, SATA, Ethernet, Fibre Channel und andere Standards.

Darüber hinaus bietet Tektronix eine Vielfalt von Tastkopfzubehör für Oszilloskope, darunter TriModeTM-Tastköpfe für die Herstellung analoger und digitaler Verbindungen zum Prüfling bei minimaler Unterbrechung.
