Die richtige Wahl der Taktgeber Wenn die Umgebung den Takt vorgibt

In Luft- und Raumfahrtanwendungen ist präzises Timing keine Nebenfunktion. Die Taktquelle beeinflusst, wie stabil Daten übertragen, Signale ausgewertet oder Frequenzen eingehalten werden. Was im Labor noch unkritisch erscheint, kann unter realen Einsatzbedingungen schnell an Grenzen stoßen.

In Luft- und Raumfahrtanwendungen wie Avionik, Kommunikationssystemen, Radar oder satellitengestützte Navigation zählen nicht nur Nennfrequenz und Anfangstoleranz, sondern vor allem das Verhalten unter Temperaturwechsel, Vibration, mechanischem Schock und über lange Betriebszeiten hinweg. Denn: Nicht der Spitzenwert im Datenblatt gibt den Ausschlag, sondern die Frage, ob sich ein Taktgeber im Gesamtsystem unter den tatsächlichen Einsatzbedingungen bewährt. Maßgeblich ist also nicht, wie gut ein Quarz oder Oszillator am Nominalpunkt aussieht, sondern ob die Lösung im konkreten Einsatzprofil stabil arbeitet, sich qualifizieren lässt und langfristig beherrschbar bleibt.

Umweltbedingungen werden zur Design-Vorgabe

Wer nur auf die Frequenzgenauigkeit blickt, greift zu kurz. In der Praxis geht es um Robustheit, Reproduzierbarkeit und um genügend Reserve unter realen Randbedingungen. Denn Luft- und Raumfahrtanwendungen unterscheiden sich in mehreren Punkten grundlegend von klassischen Industrie- oder Konsumdesigns. Schon die Umgebungsbedingungen sind oft deutlich anspruchsvoller. Je nach Plattform und Einbauort ist das System ausgeprägten Temperaturwechseln, dauerhaften Vibrationen und mechanischen Schockbelastungen ausgesetzt. Gleichzeitig gelten hohe Anforderungen an Zuverlässigkeit und Ausfallsicherheit. Weil Entwicklungs- und Einsatzzyklen in Luft- und Raumfahrtprojekten häufig sehr lang sind, muss ein Bauteil, das heute spezifiziert wird, oft über viele Jahre hinweg verfügbar, nachvollziehbar und reproduzierbar einsetzbar bleiben.

Damit verändert sich auch der Blick auf die Taktquelle. In Standardanwendungen genügt es häufig, geforderte Frequenz, Gehäuse und einige elektrische Eckdaten abzugleichen. In Luft- und Raumfahrtprojekten muss die Bewertung deutlich tiefer ansetzen. Hier muss von Anfang an bewertet werden, wie sich Umweltbelastungen auf Frequenzstabilität, Kurzzeitverhalten und Langzeitdrift auswirken. Ebenso wichtig ist, ob das Bauteil zur jeweiligen Qualifikations- und Freigabestrategie passt und ob seine Versorgung über den geforderten Produktlebenszyklus hinweg abgesichert werden kann.

Gerade dieser Aspekt wird in frühen Projektphasen gern unterschätzt. Ein auf den ersten Blick passender Taktgeber kann sich später als Schwachstelle erweisen, wenn Temperaturprofil, Vibrationsumgebung oder Verfügbarkeitsanforderungen nicht ausreichend berücksichtigt wurden. Dann wird aus einer vermeintlich einfachen Timing-Frage schnell eine systemrelevante Entscheidung – mit Auswirkungen auf Validierung, Redesign-Aufwand und Second-Source-Strategie.

Was Temperatur, Vibration und Alterung mit dem Takt machen

Die zentrale Frage lautet daher nicht, ob ein Taktgeber grundsätzlich präzise ist, sondern wie stabil er unter den tatsächlichen Belastungen des Einsatzprofils arbeitet. Temperatur gehört dabei zu den wichtigsten Einflussgrößen. Sie verändert das Schwingverhalten des Quarzes und damit unmittelbar die Frequenz. Welche Abweichungen dabei auftreten, hängt von Technologie, Kompensationsansatz und Einsatzbereich ab. In einfachen Anwendungen lässt sich das oft tolerieren. In Luft- und Raumfahrtanwendungen kann dieselbe Abweichung jedoch bereits spürbare Auswirkungen auf Synchronisation, Signalverarbeitung oder die Einhaltung der Sollfrequenz haben.

Hinzu kommen mechanische Einflüsse. Vibrationen und Schock wirken nicht nur auf das Gehäuse, sondern auf das resonante System selbst. Die Folge können frequenzmodulierende Effekte, zusätzliche Phasenstörungen oder instabiles Verhalten im Betrieb sein. Besonders in HF-nahen und zeitkritischen Anwendungen ist das problematisch, weil sich solche Effekte nicht losgelöst vom Gesamtsystem betrachten lassen. Sie wirken sich vielmehr direkt auf die Qualität des Gesamtsignals aus.

Ein weiterer Faktor ist die Alterung. Auch wenn ein Bauteil zu Beginn alle Anforderungen erfüllt, verändert sich sein Verhalten im Laufe der Betriebszeit. Bei langen Produkt- und Einsatzzyklen zählt deshalb nicht allein die Anfangsgenauigkeit, sondern die Fähigkeit, die geforderte Performance über Jahre hinweg zuverlässig zu halten. Genau an diesem Punkt zeigt sich, warum die Auswahl einer Taktquelle in Luft- und Raumfahrtanwendungen immer als Systementscheidung verstanden werden muss. Erst das Zusammenspiel aus Umweltprofil, Signalqualität, Lebensdauer und Qualifikationsanforderungen zeigt, welche Lösung wirklich tragfähig ist.

Warum die Taktquelle Teil der Systemarchitektur ist

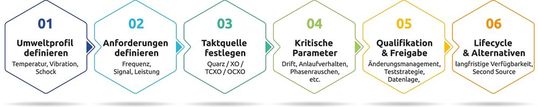

Welche Taktquelle in einer Luft- oder Raumfahrtanwendung die richtige ist, lässt sich daher nicht pauschal beantworten. Ein Quarz, ein XO, ein temperaturkompensierter TCXO oder ein ofengesteuerter OCXO erfüllen jeweils unterschiedliche Anforderungen und bringen zugleich unterschiedliche Randbedingungen mit. Ausschlaggebend ist nicht, welche Technologie auf dem Papier die höchste Präzision verspricht, sondern welche Lösung im konkreten Einsatzprofil die geforderte Leistung mit vertretbarem Integrationsaufwand bereitstellt.

In weniger kritischen Anwendungen kann ein Quarz in Kombination mit der passenden Schaltung ausreichend sein. Steigen jedoch die Anforderungen an Frequenzstabilität, Temperaturverhalten oder Signalqualität, geraten einfache Lösungen schnell an ihre Grenzen. Dann kann ein XO oder TCXO die bessere Wahl sein, weil die frequenzbestimmenden Eigenschaften bereits besser kontrolliert und auf die Anwendung angepasst sind. In besonders anspruchsvollen Umgebungen kommen auch OCXOs in Betracht, etwa wenn sehr hohe Stabilität gefordert ist. Allerdings wachsen damit meist auch Leistungsaufnahme, Bauvolumen, Aufwärmzeit und Integrationsaufwand.

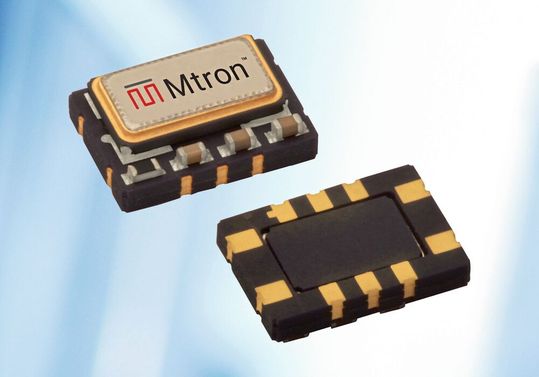

Ein Blick in das Portfolio spezialisierter Anbieter wie MTRON zeigt, wie stark sich die Auswahlkriterien je nach Anwendung verschieben. Das Unternehmen adressiert unter anderem Aerospace-, Defense-, Space- und Avionik-Anwendungen und deckt im Bereich Frequency Control unter anderem TCXO-, VCTCXO- und OCXO-Lösungen ab. So ist etwa die M626x-Serie auf Anwendungen wie Avionik, Kommunikation und Navigation ausgerichtet, während hochstabile OCXO-Plattformen für besonders anspruchsvolle Referenzaufgaben vorgesehen sind.

Genau darin liegt der entscheidende Punkt: Die Auswahl der Taktquelle ist keine isolierte Bauteilentscheidung, sondern Teil der Systemarchitektur. Sie hängt unter anderem davon ab, wie eng das Frequenzbudget ist, welche Rolle Phasenrauschen und Jitter im Gesamtsystem spielen, welche thermischen und mechanischen Belastungen tatsächlich auftreten und welche Randbedingungen bei Energiebedarf, Platz und Kosten gelten. Eine Lösung, die unter Laborbedingungen hervorragend abschneidet, ist deshalb nicht automatisch die beste Wahl für den realen Einsatz.

Hinzu kommt, dass sich technische Eignung und langfristige Einsetzbarkeit nicht voneinander trennen lassen. Gerade in Luft- und Raumfahrtprojekten reicht es nicht, nur die elektrische Spezifikation zu erfüllen. Ebenso relevant ist, ob ein Bauteil qualifizierbar ist, ob es zur Freigabestrategie passt und ob seine Verfügbarkeit über Jahre hinweg abgesichert werden kann. Die richtige Wahl ergibt sich deshalb nicht aus einer einzelnen Kennzahl, sondern aus dem Zusammenspiel von Umweltanforderungen, Systemfunktion und Produktlebenszyklus.

Wenn Phasenrauschen und Jitter systemrelevant werden

Phasenrauschen und Jitter sind keine abstrakten Laborgrößen, sondern wirken sich direkt auf die Leistungsfähigkeit realer Systeme aus. In HF-nahen Anwendungen wie Radar, Satcom oder Navigationssystemen beeinflusst das Phasenrauschen unter anderem die Signalreinheit, die Auswertegenauigkeit und die Stabilität der Referenzfrequenz. Mit steigenden Anforderungen rücken deshalb nicht nur Frequenzstabilität und Alterung, sondern auch die spektralen Eigenschaften der Taktquelle in den Vordergrund.

Besonders kritisch wird das unter mechanischer Belastung. Vibrationen können zusätzliche Phasenmodulationen hervorrufen und damit die Signalqualität verschlechtern. In solchen Fällen reicht es nicht, nur die statische Genauigkeit zu betrachten. Wichtiger ist vielmehr, wie sich ein Oszillator im laufenden Betrieb unter mechanischer und thermischer Belastung verhält. Genau deshalb spielen Kenngrößen wie geringes Phasenrauschen und geringe g-Sensitivity in Luft- und Raumfahrtanwendungen eine deutlich größere Rolle als in vielen Standard-Designs.

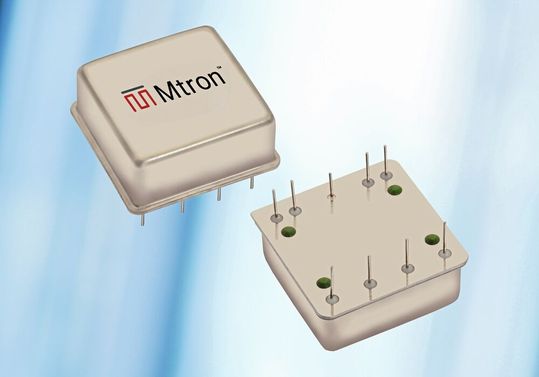

Wie eng dieser Zusammenhang inzwischen auch auf Produktebene adressiert wird, zeigt sich bei spezialisierten Hochleistungsoszillatoren für Radar-, Satcom- oder elektronische Kampfführungsanwendungen. So positioniert MTRON seine XO9095-Serie ausdrücklich als hochfrequente OCXO-Lösung mit niedrigem Phasenrauschen und geringer g-Sensitivity. Gerade in anspruchsvollen HF- sowie Luft- und Raumfahrtsystemen wird daran deutlich, dass die Taktquelle nicht nur ein Frequenzgeber ist, sondern ein unmittelbarer Faktor für die Qualität des Gesamtsignals.

Warum Qualifikation und Lifecycle früh mitgedacht werden müssen

In Luft- und Raumfahrtanwendungen endet die Bewertung einer Taktquelle nicht bei elektrischen Kennwerten. Selbst wenn Frequenzstabilität, Phasenrauschen und Temperaturverhalten zur Anwendung passen, ist damit noch nicht geklärt, ob das Bauteil im Projektkontext tatsächlich tragfähig ist. Ebenso wichtig sind Qualifikation, langfristige Verfügbarkeit und die Beherrschung von Änderungen über den gesamten Produktlebenszyklus.

Gerade in lang laufenden Programmen kann eine anfangs technisch passende Lösung später zum Risiko werden, wenn sich Fertigungsprozesse, Materialien, Testumfänge oder Verfügbarkeiten ändern. Deshalb genügt es nicht, nur ein geeignetes Bauteil auszuwählen. Es muss ebenso bewertet werden, wie belastbar die zugehörigen Qualifikationsdaten sind, wie transparent Änderungen kommuniziert werden und wie gut sich das Bauteil in eine langfristige Freigabe- und Beschaffungsstrategie einfügt.

Hinzu kommt, dass Second Source in diesem Umfeld nicht nur ein Einkaufsthema ist. Wird eine alternative Taktquelle erst dann gesucht, wenn Lieferengpässe, Abkündigungen oder technische Änderungen bereits akut werden, steigt der Aufwand schnell deutlich an. Unterschiedliches Temperaturverhalten, abweichende Lastbedingungen, andere Anlaufcharakteristika oder verändertes Phasenrauschen können dazu führen, dass ein nominell vergleichbares Bauteil im System nicht ohne Weiteres austauschbar ist. Was auf dem Papier wie ein Ersatz aussieht, kann in der Validierung schnell zu Mehraufwand führen.

Sinnvoll ist deshalb ein früher und breiter angelegter Blick auf die Absicherungsstrategie. Dazu gehört, kritische Parameter bereits in der Auswahlphase systematisch zu bewerten, qualifizierbare Alternativen früh mitzudenken und die Auswirkungen möglicher Änderungen auf das Gesamtsystem rechtzeitig abzuschätzen. Gerade bei Taktgebern lohnt sich dieser frühe Aufwand, weil technische Eigenschaften, Integrationsverhalten und langfristige Verfügbarkeit eng zusammenhängen. Wer diese Aspekte von Anfang an gemeinsam betrachtet, reduziert nicht nur das Risiko späterer Re-Designs, sondern schafft auch eine belastbare Basis für stabile Systeme über viele Jahre hinweg.

Über die reine Bauteilentscheidung hinaus denken

In Luft- und Raumfahrtanwendungen lässt sich die Eignung einer Taktquelle nicht auf wenige Datenblattwerte reduzieren. Entscheidend ist, wie robust ein Quarz oder Oszillator unter Temperaturwechsel, Vibration, Alterung und den jeweiligen Anforderungen des Zielsystems tatsächlich arbeitet. Erst im Zusammenspiel aus Frequenzstabilität, Signalqualität, Qualifizierbarkeit und langfristiger Verfügbarkeit zeigt sich, ob eine Lösung im realen Projektkontext wirklich tragfähig ist.

Genau deshalb lohnt es sich, die Auswahl von Taktgebern nicht als reine Bauteilentscheidung zu behandeln. Wer Umweltprofil, Systemanforderungen, Produktlebenszyklus und mögliche Alternativen früh zusammen betrachtet, reduziert technische Risiken und schafft eine belastbare Grundlage für stabile Designs über viele Jahre hinweg. Gerade bei anspruchsvollen Anwendungen setzt sich in der Praxis nicht zwingend die nominell präziseste Lösung durch, sondern diejenige, die sich unter den tatsächlichen Randbedingungen am zuverlässigsten beherrschen lässt. (se)

* Hendrik Nielsen ist Technical Sales Specialist FCP bei WDI.
