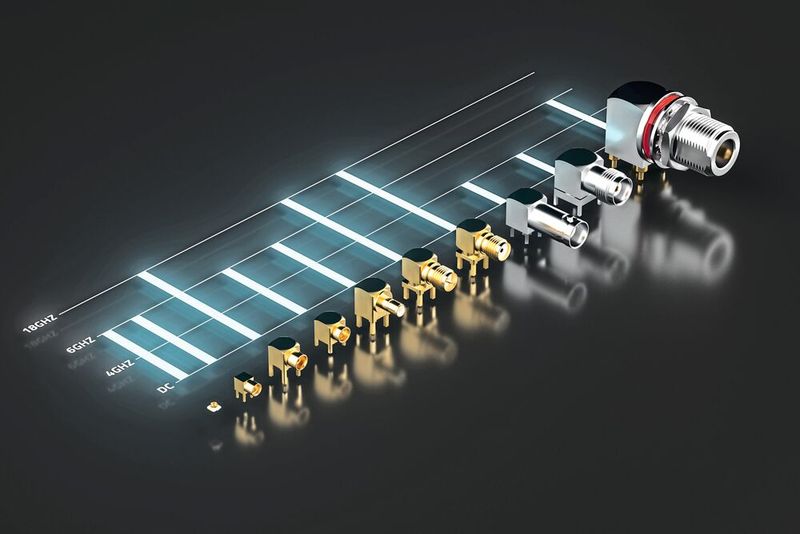

Koaxiale HF-Steckverbinder sind die Verbindungselemente für hochfrequente Signalketten. Die optimale Kombination aus Steckverbinder, Kabel und Leiterplatten-Anbindung ist anspruchsvoll. Frequenzbereich, Impedanzanpassung, Rückflussdämpfung, Toleranzen und Werkstoffe beeinflussen die Verluste der Verbindung. Worauf kommt es bei der Auswahl und Integration wirklich an?

Hochfrequenz-Steckverbinder (HF-Steckverbinder) sind dafür ausgelegt, Hochfrequenzsignale mit minimalen Verlusten und hoher Betriebssicherheit zu übertragen. Sie erweitern die Koaxialstruktur einer Leitung um einen steckbaren Übergang, ohne dabei die charakteristische Impedanz zu verändern. Grundlage hierfür ist der koaxiale Aufbau aus Innenleiter, Dielektrikum und Außenleiter, der eine definierte Feldführung sicherstellt und elektromagnetische Störungen wirksam unterdrückt.

Für eine zuverlässige Funktion ist das Verständnis der elektrischen Leistungsgrenzen eines HF-Steckverbinders entscheidend – insbesondere seiner maximalen Spannungs-, Strom- und Leistungswerte. Sie bestimmen maßgeblich, ob der Steckverbinder auch unter anspruchsvollen Betriebsbedingungen stabil arbeitet. Der Fachbeitrag beleuchtet die wichtigsten Leistungs- und Designparameter, die bei der Auswahl und Anwendung von HF-Steckverbindern berücksichtigt werden müssen und worauf bei der Anbindung an die Leiterplatte zu achten ist.

Bildergalerie

Bildergalerie mit 6 Bildern

Elektrische Belastbarkeit und Durchschlagverhalten

Die maximale Spannung, die ein HF-Koaxialsteckverbinder aushält, wird durch die dielektrische Festigkeit des Isoliermaterials bestimmt. Sie gibt an, welche Spannung zwischen Innen- und Außenleiter anliegen darf, ohne dass ein elektrischer Durchschlag entsteht. Standardisierte Hochspannungstests prüfen diese Belastbarkeit und sichern den zuverlässigen Betrieb unter definierten Bedingungen (Bild 1). Ein zentraler Faktor ist dabei die Durchschlagsfestigkeit des Isoliermaterials selbst.

In HF-Steckverbindern kommen häufig PTFE (Polytetrafluorethylen), POM (Polyoxymethylen) und LCP (Liquid Crystal Polymer = Flüssigkristallpolymer) zum Einsatz – Materialien, die für ihre guten dielektrischen Eigenschaften bekannt sind.

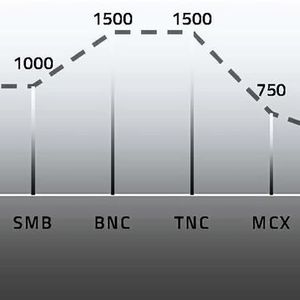

Doch nicht nur das Material zählt: Auch die mechanische Ausführung des Steckverbinders – insbesondere Abstände, Geometrie und die Qualität der Feldführung – beeinflusst, wie hoch die zulässige Spannung ausfallen darf (Bild 2).

Neben der Durchschlagsfestigkeit spielt die Nennspannung eine wichtige Rolle. Sie beschreibt die maximale Dauerspannung, die ein Steckverbinder im regulären Betrieb gefahrlos verarbeiten kann. Da sie eine Sicherheitsmarge berücksichtigt, liegt sie immer unterhalb der Durchschlagsfestigkeit. Festgelegt wird die Nennspannung anhand der dielektrischen Materialwerte, der Konstruktion des Steckverbinders sowie der vorgesehenen Einsatzumgebung (Bild 3). Die Einhaltung dieser Nennspannung ist entscheidend für eine langfristig zuverlässige und sichere Nutzung des Steckverbinders.

Einflussfaktoren auf die Stromlast eines Koax-Steckers

Die Strombelastbarkeit eines Koax-Steckers wird maßgeblich von den thermischen Eigenschaften seiner Materialien sowie der Konstruktion bestimmt. Fließt zu viel Strom, erwärmt sich der Steckverbinder übermäßig – mit möglichen Folgen wie Materialschäden oder sogar einem vollständigen Ausfall. Besonders der Innenleiter und der Kontaktwiderstand spielen dabei eine zentrale Rolle, denn sie beeinflussen direkt, wie viel Wärme im Betrieb entsteht.

Um den maximal zulässigen Strom eines Koaxialsteckverbinders festzulegen, reicht es nicht aus, nur auf die Spannungsfestigkeit zu schauen. Entscheidend ist auch die maximale Leistung, die der Stecker sicher verarbeiten kann. Die grundlegende Beziehung zwischen Spannung, Strom und Leistung wird über Gleichung 1 beschrieben:

Durch die Einhaltung dieser Grenzwerte bleibt der Steckverbinder innerhalb seines sicheren Arbeitsbereichs – sowohl elektrisch als auch thermisch. Das schützt nicht nur vor Überhitzung, sondern erhöht auch die Zuverlässigkeit und Lebensdauer des gesamten Systems.

Maximal übertragbare Leistung beim Koax-Steckverbinder

Die Leistungsbelastbarkeit eines Koaxialsteckers ist besonders bei Hochfrequenzanwendungen ein zentraler Kennwert. Sie beschreibt, wie viel Leistung ein Stecker übertragen kann, ohne seine Funktion oder die Sicherheit des Systems zu gefährden. Eine wichtige Rolle spielt dabei die Einfügedämpfung: Sie gibt an, wie viel Signalleistung verloren geht, wenn der Stecker in die Übertragungsleitung eingefügt wird – typischerweise angegeben in Dezibel (dB). Die allgemeine Formel zur Abschätzung der Belastbarkeit bei einer bestimmten Frequenz f beschreibt Gleichung 2.

Dabei sind U_max die maximale Spannungsfestigkeit (Durchschlagspannung) des Steckverbinders; I der Strom durch den Steckverbinder; L_dB/GHz die Einfügedämpfung pro GHz und f die Betriebsfrequenz in GHz.

Gleichung 2 berücksichtigt die Übertragungsverluste L(f), indem die Leistung um den Faktor 10_−(L(f)/10) reduziert wird. Das Produkt U_max × I entspricht der Gesamtleistung ohne Berücksichtigung von Verlusten. Der Term 10^−(L(f)/10) beschreibt die verbleibende Leistung nach der frequenzabhängigen Dämpfung. Gleichung 2 berücksichtigt jedoch nicht direkt die thermischen Effekte, die durch dielektrische und leitende Verluste bei hohen Frequenzen entstehen.

Freuquenzabhängige Verluste und thermische Effekte

Wichtig ist jedoch: Diese Betrachtung bildet nur die elektrische Seite ab. Sie berücksichtigt nicht die thermischen Effekte, die bei hohen Frequenzen zunehmend ins Gewicht fallen.

Denn je höher die Frequenz, desto stärker wirken sich Leiter- und dielektrische Verluste aus – und desto mehr Wärme entsteht. Dieser Temperaturanstieg kann die Leistungsfähigkeit und Zuverlässigkeit des Steckverbinders deutlich beeinflussen.

Deshalb gilt: Für eine realistische Bewertung der maximal übertragbaren Leistung müssen sowohl die frequenzabhängigen Verluste als auch die thermischen Effekte betrachtet werden. Erst das Zusammenspiel beider Faktoren zeigt, welche Leistung ein Koaxialsteckverbinder wirklich dauerhaft verkraftet. Um die Leistung eines Steckverbinders bei hohen Frequenzen genauer zu berechnen, müssen folgende Faktoren berücksichtigt werden:

• Leitungsverluste: Bei hohen Frequenzen konzentriert sich der Strom aufgrund des Skin-Effekts zunehmend nahe der Oberfläche des Leiters, wodurch der Widerstand und dadurch die Verluste des Leiters steigen.

• Dielektrischer Verlust: Bei hohen Frequenzen erhöht sich der Verlustfaktor des dielektrischen Materials, was dazu führt, dass im Isolationsmaterial mehr Energie in Wärme umgewandelt wird.

• Wärmemanagement: Die Wärmeleitfähigkeit des Materials und die Fähigkeit zur Wärmeableitung des Steckverbinders im System bestimmen, ob er bei hoher Leistung eine niedrige Temperatur halten kann.

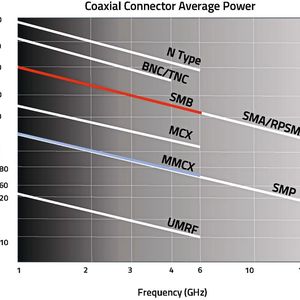

Eine komplexere und präzisere Berechnungsmethode erfordert die Simulation thermischer Effekte unter Hochfrequenzbedingungen, wozu in der Regel eine elektromag­netische Feldanalyse und eine thermische Analyse verwendet werden (Bild 4).

Stromlast, Kontaktoberflächen und Steckzyklen

Bei der Auswahl von Koaxialsteckverbindern sollten die zulässigen Spannungen, Ströme und die maximale Leistung stets in Bezug auf die Betriebsfrequenz betrachtet werden. Richtig ausgewählte Steckverbinder bieten Vorteile wie eine hohe Betriebsstabilität, hohe Signalqualität und eine stabile Leistung bei Hochfrequenzanwendungen. Wer die Nennstromvorgaben einhält, schützt sein System vor Überlastung, Überhitzung und unnötigen Ausfällen und sichert gleichzeitig eine stabile Signalqualität.

Auch die mechanische Belastung spielt eine wichtige Rolle: Bei jedem Steckzyklus nutzt sich die Kontaktoberflächen ab. Häufiges Stecken kann die Beschichtung beschädigen, den Kontaktwiderstand erhöhen und damit die HF-Leistungsfähigkeit und Sicherheitswerte verschlechtern. Regelmäßige Kontrolle und rechtzeitiger Austausch sind daher entscheidend, um die elektrische Zuverlässigkeit langfristig zu gewährleisten.

Sauberer Signaltransfer zur Leiterbahn: SMA-Modelle und Leitungstypen

Ist der passende Koaxialsteckverbinder für die Applikation ausgewählt, gilt es, die richtige Übertragungseffizienz sicherzustellen. Nach wie vor stellt ein stabiler 50‑Ohm‑Impedanzverlauf über den gesamten Übergang die größte Herausforderung dar. Trotz korrekt ausgelegter Leiterbahn können Koaxialsteckverbinder durch lokale Reflexionen Fehlanpassungen verursachen.

Eine probate Steckverbinderlösung hierfür sind die so genannten SMA-End-Launch-Modelle, die als Drehkontakte (Bild 5, links) oder Flachanschlüsse (Bild 5, rechts) für die beiden Leiterplattenstärken von 1,1 oder 1,6 mm erhältlich sind. Sie unterscheiden sich nicht nur in ihrer mechanischen Stabilität, sondern auch hinsichtlich ihrer Wirkung auf das Signalleitungslayout der Platine.

Für Hochfrequenzleitungen kommen verschiedene Leiterplatten-Leitungstypen infrage, etwa Streifenleitungen, Mikrostreifenleitungen oder koplanare Wellenleiter. Bei koaxialen Steckverbindern wird meist ein koplanarer Wellenleiter mit Massefläche verwendet.

Entscheidend sind Materialauswahl, dielektrische Konstante, Substrathöhe, Leiterbahndicke und die Eigenschaften des Lötstopplacks. Leiterbahnbreite und Abstand zu den Masseflächen müssen exakt aufeinander abgestimmt sein. Breite Leiterbahnen sind einfacher zu fertigen, benötigen aber mehr Platz; schmale Strukturen sind empfindlicher gegenüber Toleranzen.

Besonders kritisch ist der Abstand zwischen Signalleiter und Masseflächen: Bereits ein Unterschied von 0,01 mm können eine Impedanzabweichung von 1 bis 2 Ohm verursachen. Auch der Kontaktpunkt des Signalpins beeinflusst die Impedanz, da Lötzinn und Pin-Geometrie die Leiterbahn lokal „verdicken“. Dies lässt sich durch eine angepasste Leiterbahnbreite ausgleichen.

Impedanzabgleich: End-Launch-Interface als HF-Flaschenhals

Der Impedanzabgleich im Übergang zwischen Steckverbinder und Leiterbahn ist entscheidend. Beispielsweise gibt es End-Launch-SMA-Modelle als Drehkontakt oder Flachanschluss; beide unterscheiden sich jedoch in mechanischer Stabilität und HF-Verhalten. So erzeugen Flachanschlüsse durch ihre dünneren Lötflächen geringere Fehlanpassungen und ermöglichen stabilere Werte bei hohen Frequenzen. Drehkontakte sind mechanisch deutlich robuster, erfordern aber mehr Layout-Optimierung, um auch oberhalb von 6 GHz einen sauberen 50-Ohm-Verlauf zu erreichen.

Zusätzlich beeinflusst der mechanische Spalt im Kontaktbereich das Impedanzverhalten signifikant. Für einen Impedanzabgleich von 50 Ohm sollte die Signalleitung auf der Leiterplatte eine niedrigere Impedanz aufweisen. Das ist wichtig, um den Impedanzanstieg im Kontaktbereich von Lötende und Signalleitung auszugleichen. Dabei sollte man beachten, dass Flachanschlüsse empfindlicher gegenüber Montageprozessen sind, während Drehkontakte deutlich stabiler sind.
