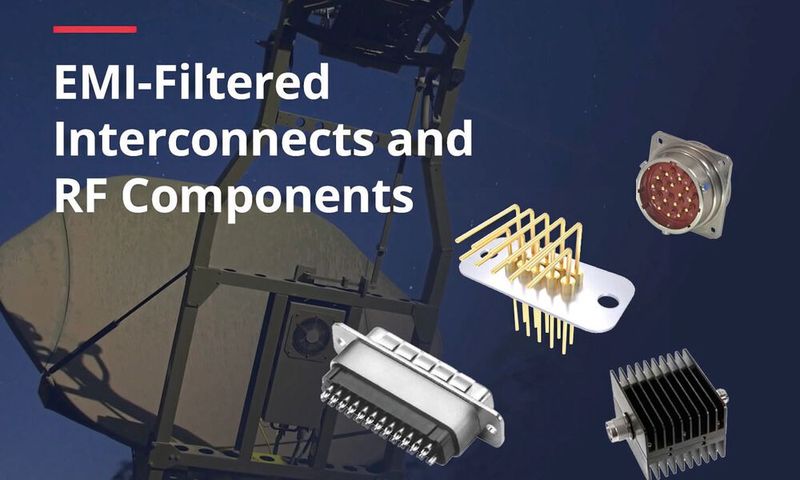

Molex hat – nach der Übernahme von AirBorn – eine Reihe neuer Steckverbinder- und HF-Komponenten mit EMI-Filter auf den Markt gebracht. Dazu gehören D-Sub-Pi-Adapter und -Steckverbinder, Filterplatten, Dämpfungsglieder und Koaxialabschlüsse.

Die D-Sub-Pi-Adapter und -Steckverbinder von Molex minimieren Störungen und optimieren die Signalintegrität, während sie gleichzeitig die Einhaltung strenger Normen gewährleisten. Mit einem optimierten Pi-Filter-Design bieten sie hohe Rauschunterdrückung sowie höhere Kapazitäts- und Induktivitätswerte für eine bessere Frequenzdämpfung. Hochwertige leitfähige und abschirmende Materialien erhöhen die elektrische Leistungsfähigkeit und mechanische Festigkeit und ermöglichen so eine höhere Widerstandsfähigkeit gegen Vibration, Stöße, extreme Temperaturen, Blitzeinschläge und Verunreinigungen.

Die EMI-Filterplatten schützen Systemkomponenten und verhindern dadurch bedingte Signalverluste. Zugleich erübrigen sich diskrete Filter, was die Montagezeit und Kosten reduziert. Mit bis zu 50 Leitungen in einem kompakten Formfaktor erhöhen die Filterplatten die Design-Flexibilität und verringern den Platzbedarf auf Leiterplatten. Für Frequenzen von 5 bis 18 GHz sind Schnappvarianten erhältlich, um den Einbau in Anwendungen mit begrenztem Platzangebot weiter zu vereinfachen. Kunden können Größe und Form der Platte an individuelle Gehäuse anpassen, während die Verfügbarkeit verschiedener Materialien unterschiedliche Umgebungsbedingungen abdeckt.

Leitkongress zu Trends und Einsatz moderner Steckverbinder

Anwenderkongress Steckverbinder in Würzburg

Der Anwenderkongress Steckverbinder beleuchtet praxisorientiert technische Aspekte beim Design und Einsatz moderner Steckverbinder. In Praxis-Workshops vermitteln hochkarätige Experten elektrotechnische Grundlagen, spezifisches Knowhow und helfen bei der Auswahl des richtigen Steckverbinders.

Der Kongress ist eine in Europa einzigartige Veranstaltung, die sich den Themen rund um das Steckverbinder-Design, Design-in, Werkstoffe, Qualifizierung und Einsatz von Steckverbindern widmet.

Jetzt anmelden!

Zudem sind runde Filter-Steckverbinder mit einer Isolation zwischen den Leitungen erhältlich, um Signalintegrität und eine konstante Stromversorgung zu gewährleisten. Kunden können zwischen isolierten und geerdeten Leitungsoptionen in hermetisch abgedichteten und Bajonettausführungen wählen, um eine höhere Widerstandsfähigkeit unter schwierigen Bedingungen sicherzustellen.

Stabile HF-Systemleistung, präzise Leistungssteuerung

Die festen HF-Koaxialdämpfer und HF-Koaxialabschlüsse zeichnen sich laut Hersteller durch Haltbarkeit und Umgebungsbeständigkeit aus. Sie verbessern die Zuverlässigkeit von Funk-Infrastruktur-, Telekommunikations- und Fahrzeuganwendungen, darunter von Test-/Messgeräten, Mobilfunk-Infrastruktur, Netzwerk-Analysatoren, Automotive-Testumgebungen und verteilten Antennensystemen.

Die Dämpfungsglieder sollen eine präzise Signalleistungssteuerung und hohe Signalintegrität ermöglichen. Darüber hinaus sorgen sie für eine Wärmeableitung bei Leistungsstufen bis 50 W sowie für eine präzise Impedanzanpassung. Kunden können so die Systemeffizienz verbessern, Geräteschäden vermeiden, die Zuverlässigkeit von Testergebnissen verbessern sowie durch eine längere Lebensdauer der Komponenten Ausfallzeiten reduzieren. Beide Produktlinien sind mit lötfreien Kontakten ausgestattet, um großen Temperaturbereichen, Stoß- und Vibrationskräften sowie rauen Umgebungen zu widerstehen.

Die D-Sub-Pi-Adapter und -Steckverbinder mit EMI-Filter sind in über 250 mechanischen Konfigurationen und zahlreichen kundenspezifischen Optionen erhältlich, darunter als hochdichte und runde Steckverbinder in verschiedenen Gehäusegrößen, einschließlich 9, 15, 25, 37 und 50. Die Filterplatten sind ebenfalls in verschiedenen Größen-, Form- und Montageoptionen erhältlich, die sich spezifisch anpassen lassen.

Die festen HF-Koaxialdämpfungsglieder unterstützen verschiedene Leistungs- und Dämpfungswerte, gewährleisten eine zuverlässige Strombelastbarkeit bis 100 W und sind mit HF-Steckverbindern wie 2,92 mm, Typ N und SMA kompatibel. Sie sind auch mit den Steckverbindertypen 3,50 mm, Typ K und MIL-STD-348 kompatibel. Die HF-Koaxialabschlüsse werden für verschiedene Leistungsbereiche, Strombelastbarkeiten und Steckverbindertypen angeboten – auch für Produkte in Mil-Spec.

Anwendungen finden sich u. a. in den Bereichen Luft- und Raumfahrttechnik, Medizintechnik, Telekommunikation und Industrieautomation.(kr)
