Signale konditionieren: Bis zu acht Instrumente aus der SIM-Baureihe

In die flexible Messtechnik-Plattform lassen sich bis zu acht Konditionierungs- oder Messgeräte einsetzen. Der Messtechniker hat die Wahl aus 20 verschiedenen Modulen.

Anbieter zum Thema

MicroConsult Microelectronics Consulting & Training GmbH

ISH Ingenieursozietät GmbH

Syslogic GmbH

SI Scientific Instruments GmbH

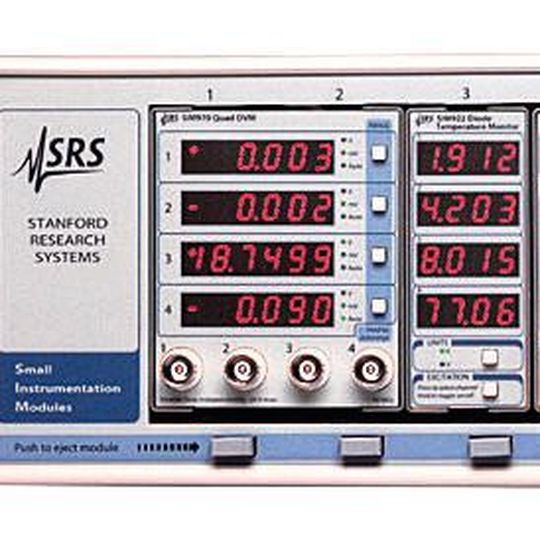

Das SIM900 von SI eine flexible Messtechnik-Plattform und bietet sowohl manuelle, von der Frontplatte aus, als auch über IEC-Bus- oder serielle Schnittstelle bedienbare Funktionen. Bis zu acht beliebig wählbare Konditionierungs- oder Messgeräte passen in einen Hauptrahmen. Der Anwender wählt aus 20 verschiedenen Modulen die passenden aus.

Folgende Konditionierungsmodule sind erhältlich:

• invertierende und nicht invertierende Messverstärker für unterschiedliche Sensoren verschiedener Bandbreiten,

• Spannungsbegrenzer,

• Bessel- und Butterworth-Filter,

• Summen- und Normierverstärker sowie

• Stromverstärker.

Mit einem variablen PID-Regler lassen sich Signale konditionieren und Regelkoeffizienten manuell einstellen. Als Messmodule verfügbar sind: Dioden- und Platin-Temperaturmonitore, 4-kanalige Voltmeter, Widerstandsmessbrücken sowie ein Messstellenumschalter. Zur Störsignal- bzw. Rauschminimierung gibt es eine batteriegepufferte Spannungsversorgung, zur hochgenauen Simultanmessung eine Rubidiumtaktquelle. Der Hauptrahmen liefert neben der Spannungsversorgung für die jeweiligen Module auch die notwendige Synchronisation, die Kommunikationsmöglichkeit mit externen Computern sowie den Status des jeweiligen Moduls.

Die Module lassen sich auch ohne Hauptrahmen betreiben. Die eingebaute Zeitbasis bildet den Mastertakt für alle Module. Der Rahmen enthält zusätzlich ein Start-Memory, in welchem der Zustand der einzelnen Module festgehalten wird. Alle Module haben eine definierte Einschaltkonfiguration.
