Schütze: Spiegelkontakte als sichere Lösung im Rückführkreis?

In Anwendungen wie DC-Ladesäulen oder Elektromobilität muss sichergestellt sein, dass eine elektrische Last ein- bzw. ausgeschaltet ist. Eine Sicherheitsschaltung überprüft dazu, ob die Kontakte an einem Schütz korrekt geschlossen oder geöffnet sind. Geeignet sind hier Schütze mit Spiegelkontakten.

Anbieter zum Thema

Schaltbau GmbH

Schulz-Electronic GmbH

ET System electronic GmbH

Wenn Fehler in einer Maschine oder Anlage nicht sofort erkannt werden, kann es je nach Aufbau zu Gefährdungen von Personen kommen. Um sicherzustellen, dass beispielsweise ein Antrieb auch tatsächlich abgeschaltet ist, bevor Personen Zutritt zu einem gefährlichen Bereich haben, werden die Schütze, die den Antrieb schalten, überwacht.

So genannte Spiegelkontakte in Schützen sind gemäß der Norm IEC 60947-4-1, Anhang F, Hilfsöffner, die niemals gleichzeitig mit einem Schließer-Hauptkontakt geschlossen sein können. Diese Funktion muss durch die mechanische Konstruktion des Schützes gewährleistet sein. Der minimale Abstand zwischen den Kontakten des Spiegelkontakts darf 0,5 mm nicht unterschreiten.

Öffnet der Hauptkontakt also nicht, weil beispielsweise der Kontakt verschweißt ist, schließt der Spiegelkontakt nicht. Der Spiegelkontakt wird dann über den Rückführkreis abgefragt und kann in einer entsprechenden Sicherheitsschaltung verwendet werden, um zum Beispiel das Öffnen einer Schutztür zu verhindern.

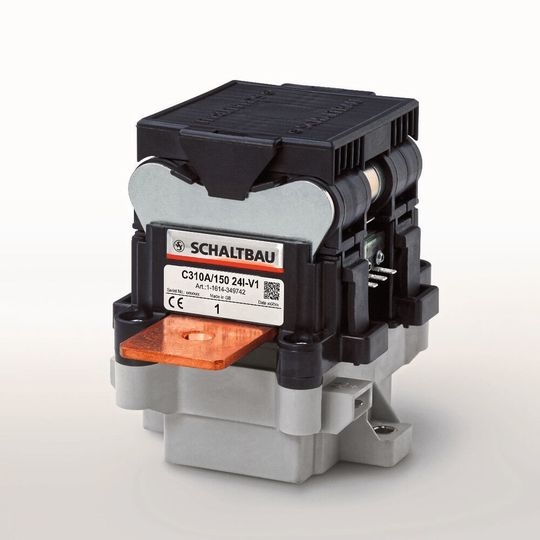

Die Schütze der Serie C310 von Schaltbau sind mit solchen Hilfsschaltern mit Spiegelkontaktfunktion nach IEC 60947-4-1, Anhang F, ausgestattet. Sie lassen sich also zur sicheren Überwachung der Schaltzustände von elektromechanischen Schaltgeräten in elektrischen Anlagen einsetzen. Die Serie umfasst einpolige AC- und bidirektionale DC-Schließerschütze für thermische Dauerströme von 150, 300 und 500 A. Die Bemessungsisolationsspannung beträgt 1500 V.

Da die DC-Schütze in beide Stromrichtungen schalten können, sind sie für Anwendungen mit Energierückspeisung geeignet. Typisches Beispiel hierfür sind Speicher, in denen Batterien geladen und wieder entladen werden. Andere Anwendungsbereiche umfassen DC-Ladesäulen, Photovoltaik-Anlagen, Elektro- und Hybridfahrzeuge sowie Prüfstände für die Automobilindustrie.
