AWG-Karten Arbiträre Wellenformen mit Ausgaberaten bis 10 GS/s

Anbieter zum Thema

Spectrum Instrumentation GmbH

ET System electronic GmbH

ISH Ingenieursozietät GmbH

RECOM Power GmbH

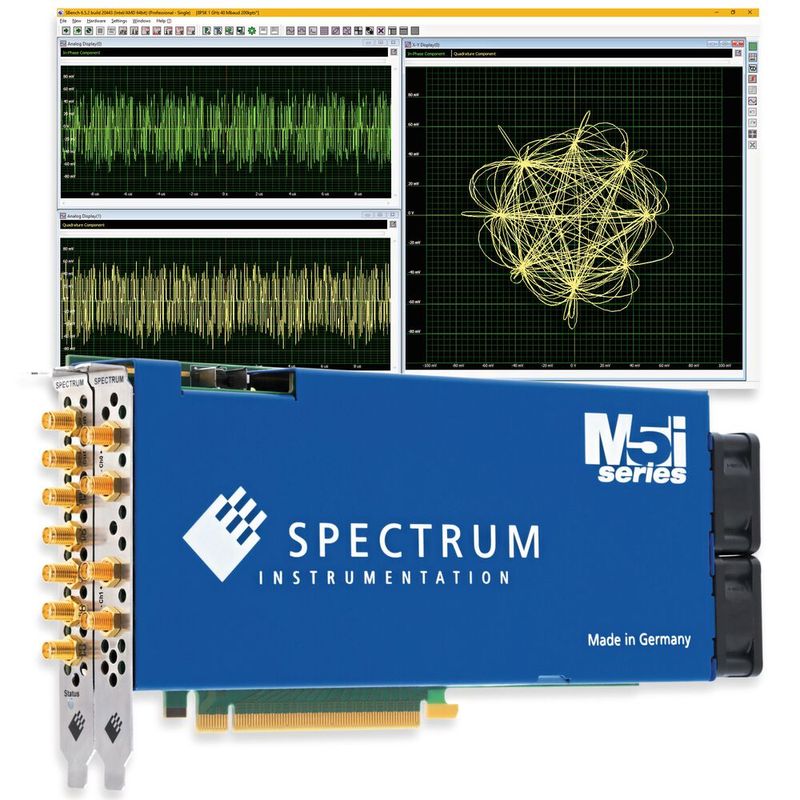

Vier neue AWG-Karten der Serie M5i von Spectrum Instrumentation bieten jetzt Abtastraten von bis zu 10 GS/s bei einer vertikalen Auflösung von 16 Bit. In Kombination mit PCIe-Datenübertragung und optionalem GPU-Streaming ermöglichen sie eine nahezu unbegrenzte Wellenformwiedergabe.

Wissenschaftler und Ingenieure können nun hochfrequente, willkürliche Wellenformen in hoher Qualität direkt auf ihrem PC erzeugen. Die vier AWG-Karten von Spectrum Instrumentation erzeugen zusammen mit kostengünstigen COTS-PC-Komponenten nahezu jede beliebige Wellenform mit Abtastraten von 3,2 und 5 bis 10 GS/s, Bandbreiten von 2,5 und 1,5 Gigahertz und Ausgaberaten von 10, 5 oder 3,2 Giga-Samples pro Sekunde. Die Instrumente kombinieren eine vertikale Auflösung von 16 Bit mit voll programmierbaren Ausgängen. Die Single-Ended-Ausgänge liefern bis zu ±500 mV an 50 Ohm und ±1,0 V an hochohmigen Lasten - oder den doppelten Bereich im Differenzmodus.

Jede Karte verfügt über einen integrierten Speicher von 2 Gigasample, optional 8 Gigasample, und eine High-Speed-Datenübertragung über den PCIe-Bus (Gen 3) mit 16 Lanes. Dieser schnelle Bus ermöglicht eine Datenübertragung von 10 Gigabyte pro Sekunde. Für anspruchsvolle Anwendungen können Daten sogar kontinuierlich direkt an den AWG gestreamt werden, um sie im FIFO-Modus wiederzugeben – dies ermöglicht ein nahezu unbegrenztes Nachladen von Wellenformen. Das SCAPP-Treiberpaket von Spectrum Instrumentation ermöglicht auch FIFO-Streaming direkt von einer GPU, um das Nachladen noch weiter zu beschleunigen.

Verschiedene Wellenformen und bis zwei Kanäle

Wellenformen können in den Modi Single-Shot, Single-Restart, Referaten und Multiple Replay (segmentierte Daten) ausgegeben werden. Diese lassen sich mit mit FIFO-Streaming kombinieren. Die Wiedergabe eines Signals kann durch Softwarebefehl oder über ein externes Triggerereignis gestartet werden.

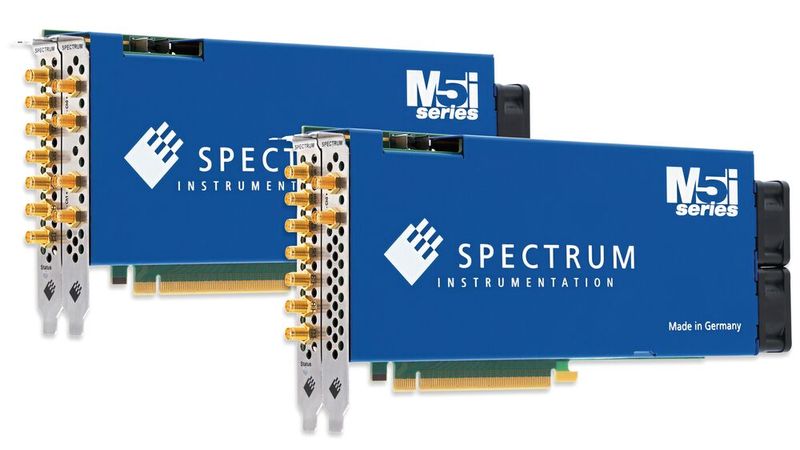

Die AWGs sind als Einkanal- oder Zweikanal-Karten erhältlich. Mithilfe des Star-Hub Moduls können bis zu acht Karten perfekt miteinander synchronisiert werden, wobei ein gemeinsamer Takt und Trigger verwendet wird. Auf diese Weise ermöglicht der Star-Hub den Aufbau von Systemen mit Ausgaberaten von 5 GS/s auf bis zu 16 Kanälen oder 10 GS/s auf bis zu 8 Kanälen.

Die vier AWG-Modelle der Serie M5i.63xx und die sieben Digitizer-Varianten der Serie M5i.33xx arbeiten sehr gut zusammen und eignen sich für Testsysteme wie Stimulus-Response, Receiver-Transmitter oder Closed-Loop. Werden zwei Star-Hubs verwendet, können ultraschnelle MIMO-Systeme aufgebaut werden, die bis zu acht AWGs und acht Digitizer enthalten. So entstehen Systeme mit bis zu 16 Sende- und 16 Empfangskanälen, wobei jeder Kanal mit einer ultraschnellen Rate von 5 GS/s arbeitet.

Andere Geräte einfach verbinden

Zur einfachen Systemintegration sind auf der Vorderseite der neuen Karten vier multifunktionale SMA-Anschlüsse vorhanden. Diese können eine Vielzahl von Ein- und Ausgabefunktionen übernehmen, wie beispielsweise asynchrones Digital-I/O, synchrones Digital-Out, Trigger Output, Run und Arm Status Flags oder den Systemtakt. Werden die Mehrzweck-I/O-Leitungen auf digitale Ausgänge umgestellt, können dem AWG weitere vier synchrone Ausgabekanäle hinzugefügt werden.

Eine einzelne AWG-Karte bietet bis zu zwei analoge und vier digitale Ausgänge, die parallel bei voller Geschwindigkeit benutzt werden können. Optional ist eine Firmware für einen Digitalen Puls-Generator (DPG) erhältlich, um die vier digitalen Ausgänge als digitale Generatorausgänge zu verwenden. Alle diese Funktionen sind sehr hilfreich bei der Verbindung mit anderen Geräten, um Testsysteme und Experimente zu steuern oder OEM-Projekte zu realisieren.

Die Karten sind vollständig programmierbar und laufen unter Windows- oder Linux-Betriebssystemen mit den bekanntesten Softwaresprachen. Alle Produkte werden zusammen mit SDKs für C++, C#, Python, VB.NET, Julia, Java und IVI geliefert. Treiber für LabVIEW und MATLAB sind ebenfalls enthalten. Die AWGs der Serie M5i.63xx sind sofort lieferbar. Alle Karten werden vor der Auslieferung werkseitig ausgiebig getestet und beinhalten eine fünfjährige Gewährleistung sowie kostenlose Software- und Firmware-Updates für die gesamte Lebensdauer des Produkts.
