Die UWB-Funktechnik erlaubt eine zentimetergenaue Positionsbestimmung. Gut für Automobilhersteller, die damit zum Beispiel digitale Autoschlüssel besser schützen können. Auch in Industrieumgebungen gibt es viele Einsatzmöglichkeiten.

Die Ultra-Wideband (UWB) Technologie verarbeitet in Echtzeit Kontextinformationen wie die Position, Bewegungen und die Entfernung zu anderen UWB-Geräten – und das mit einer beispiellosen Genauigkeit von wenigen Zentimetern. Viele Unternehmen haben das Potenzial des räumlichen Orientierungsvermögens und der Nutzung von UWB als Echtzeit-Ortungssystem (engl. Real-time locating, RTLS) in industriellen Umgebungen erkannt. Um das volle Potenzial von UWB für Industrieanwendungen zu verstehen, ist es wichtig, die Eigenschaften von UWB bei der Messung der Laufzeit (Time-of-Flight, ToF) und des Auftreffwinkels zu betrachten.

Was unterscheidet UWB von anderen Funktechnologien?

Im Gegensatz zu den meisten Funktechnologien arbeitet Ultra-Wideband mittels Impulsfunk. Es verwendet eine Reihe von Impulsen über ein breites Frequenzband hinweg, weshalb es manchmal auch IR-UWB oder Impulse Radio UWB genannt wird. Zum Vergleich: Satelliten, Wi-Fi und Bluetooth nutzen zur Übertragung von Informationen eine modulierte Sinuswelle über einen schmalen Frequenzbereich.

In wissenschaftlichen und militärischen Anwendungen wird die Bestimmung des horizontalen Abstands zwischen zwei Punkten (oder Geräten) als Entfernungsmessung oder Ranging bezeichnet. Die Time of Flight ist eine Form des Rangings, für welche die Signallaufzeiten zur Berechnung der Entfernung herangezogen werden.

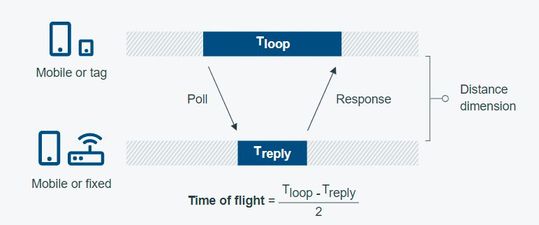

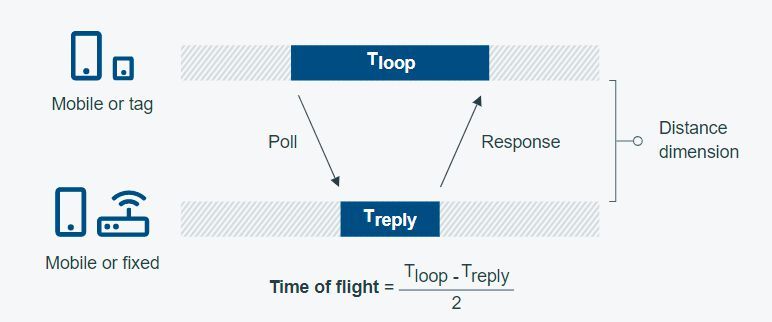

Zur Berechnung der Time of Flight mit Hilfe von Two Way Ranging (TWR) messen wir die Zeit, die ein Signal für den Weg von einem

initiierenden Gerät (Gerät 1) zu einem antwortenden Gerät (Gerät 2) und zurück benötigt. Diese Roundtrip-Zeit einer Nachricht ist in Abbildung 1 mit Tloop bezeichnet. Sie umfasst auch die Verarbeitungszeit im antwortenden Gerät (Treply in Abbildung 1). Subtrahiert man die Verarbeitungszeit von der Roundtrip-Zeit und teilt sie durch zwei, erhält man die ToF. Um die Entfernung zwischen den beiden Geräten abzuleiten, wird die Time of Flight mit der Lichtgeschwindigkeit in Luft multipliziert.

Aufgrund der hohen Bandbreite (500MHz) von UWB liegt die Breite der Pulse im Nanosekundenbereich, was eine genaue Messung der Ankunftszeit eines Impulses und damit der Time of Flight ermöglicht. Entsprechend erreicht UWB eine Entfernungsgenauigkeit von unter 10 cm, selbst in schwierigen Mehrwege-Umgebungen. Schmalbandtechnologien wie Wi-Fi und Bluetooth LE (BTLE) erreichen nur eine Genauigkeit von 1-5 Metern.

experte Funkstandards im Vergleich

LPWAN im Vergleich zu SubGHz Meshnet

Für das Extra an Genauigkeit: Berechnungen des Auftreffwinkels

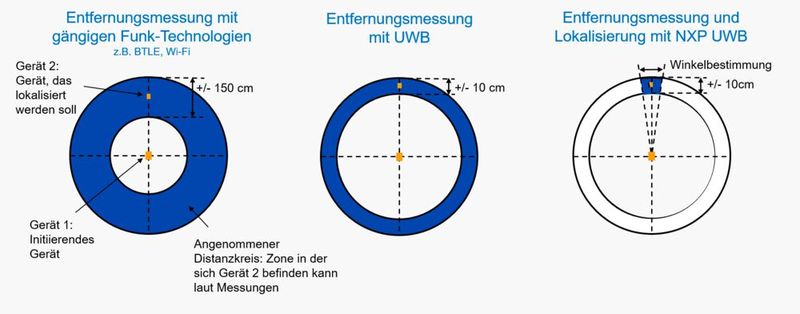

Wichtig ist, dass ToF-Berechnungen den radialen Abstand und nicht die Richtung bestimmen. Das heißt, die ToF-Berechnung teilt Gerät 1 mit, wie weit Gerät 2 entfernt ist, aber nicht in welcher Richtung es sich befindet - vorne, hinten, rechts oder links. Aus diesem Grund sind ToF-Diagramme kreisförmig: Wenn die ToF-Berechnung ergibt, dass Gerät 2 fünf Meter von Gerät 1 entfernt ist, kann sich Gerät 2 an einer beliebigen Stelle auf dem Kreis befinden. Dieser Distanzkreis entsteht, wenn man mit einem Maßband fünf Meter von Gerät 1 entfernt in jede Richtung misst. Ein zusätzliches Gerät wäre erforderlich, um den Schnittpunkt zweier Distanzkreise und damit die genaue Position mithilfe einer zweiten Messung zu bestimmen.

Um die Diskussion über die UWB-Technologie abzurunden, sollten wir daher eine weitere Messgröße betrachten, die eine wichtige Rolle für aktuelle Anwendungsszenarien abseits der Automobilbranche spielt: Den Auftreffwinkel (Angle of Arrival, AoA). Mit seiner Hilfe lässt sich festzustellen, wo genau auf dem Distanzkreis sich Gerät 2 befindet. Um AoA-Berechnungen durchführen zu können, muss Gerät 1 mit einem speziellen Satz sorgfältig positionierter Antennen ausgestattet sein, welche nur für AoA-Messungen verwendet werden. Nicht alle UWB-Lösungen beinhalten diese zusätzlichen Antennen, doch die Lösungen, bei denen das der Fall ist, können das Empfängergerät bis auf wenige Zentimeter genau lokalisieren.

AoA-Berechnungen unterscheiden sich von ToF-Berechnungen, beide ähneln einander jedoch: Alles beginnt mit dem Timing der Impulse. An jeder Antenne im AoA-Array gibt es einen winzigen, aber erkennbaren Unterschied in der Ankunftszeit und der Phase des empfangenen Signals. Die Ankunftszeit und Phase jedes Signals werden festgehalten und dann in einer geometrischen Berechnung ähnlich der Triangulation verwendet, die die Richtung bestimmt, aus der das Signal stammt.

Die Bedeutung des "Wo"

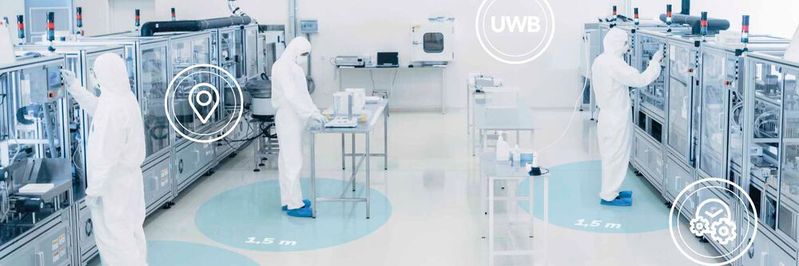

In Echtzeit über den Aufenthaltsort eines bestimmten Wirtschaftsguts Bescheid zu wissen ist in vielerlei Hinsicht hilfreich. In industriellen Umgebungen ist eine Steigerung der Auslastungsrate möglich und die Mitarbeiter können Zeit auf der Suche nach Bauteilen und Gegenständen sparen. Das Ergebnis ist ein neues Level der „Just-in-Time“-Effizienz in Fabrikhallen sowie in der Inventarverwaltung in Lagern und Einzelhandelsumgebungen.

Erhöhte Sicherheit ist ein weiterer Vorteil einer genauen Lokalisierung: Zu wissen, wo sich Personen, automatisch geführte Fahrzeuge und Roboter zum jeweiligen Zeitpunkt genau befinden, kann dazu beitragen Unfälle zu vermeiden und Personen aus dem Gefahrenbereich zu halten. Eine beträchtliche Anzahl von Unternehmen nutzt UWB daher als Echtzeit-Ortungssystem in industriellen Umgebungen. Diese erfordern höchste Präzision und maximale Robustheit, wie zum Beispiel bei der Verfolgung von Gabelstaplern oder anderen mobilen Maschinen.
