Medizinischer DC/DC-Wandler mit zweifachem Patientenschutz

Stromversorgung für die Medizintechnik Medizinischer DC/DC-Wandler mit zweifachem Patientenschutz

04.08.2026 Quelle: Pressemitteilung 2 min Lesedauer

Anbieter zum Thema

FORTEC Power GmbH

TRACO ELECTRONIC GMBH

Bicker Elektronik GmbH

RECOM Power GmbH

Medizinische Geräte stellen hohe Anforderungen an elektrische Sicherheit, Isolation und geringe Ableitströme. Die CHM150-Serie erweitert das Angebot an isolierten DC/DC-Wandlern für solche Anwendungen um Modelle mit 150 Watt Ausgangsleistung und zweifachem Patientenschutz nach MOPP.

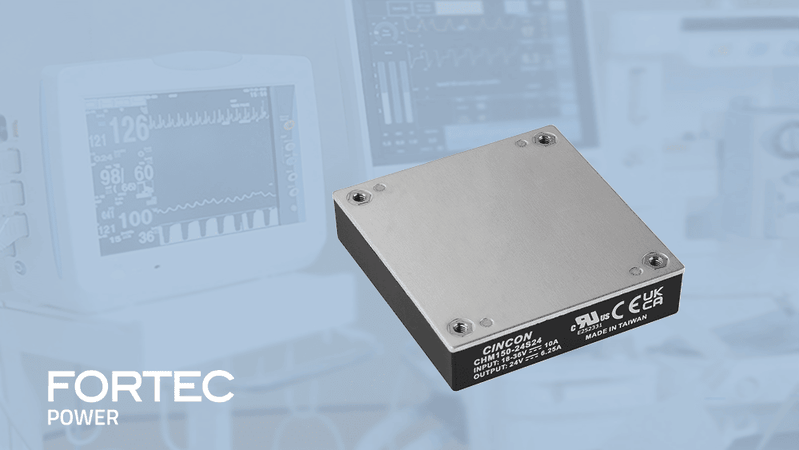

Die CHM150-Serie von Cincon ist für medizinische Stromversorgungskonzepte mit hohen Anforderungen an Isolation, Ableitstrom und thermisches Design ausgelegt.(Bild: Fortec Power) — Die CHM150-Serie von Cincon ist für medizinische Stromversorgungskonzepte mit hohen Anforderungen an Isolation, Ableitstrom und thermisches Design ausgelegt.
(Bild: Fortec Power)

Fortec Power hat die Cincon-DC/DC-Wandler-Serie CHM150 für medizinische Stromversorgungskonzepte vorgestellt. Die im Half-Brick-Gehäuse ausgeführten Wandler liefern 150 W Ausgangsleistung und arbeiten mit einem 2:1-Eingangsspannungsbereich von 18 bis 36 VDC bei einer Nenneingangsspannung von 24 V_DC. Sie sind unter anderem für Patientenmonitoring, medizinische Bildgebung sowie Diagnostik- und Laborgeräte vorgesehen.

Isolation für Anwendungen mit Patientenkontakt

Die Serie erfüllt laut Hersteller die Anforderungen der IEC/EN/UL 60601-1 und bietet zwei Patientenschutzmaßnahmen (2 × MOPP). MOPP steht für „Means of Patient Protection“ und beschreibt Schutzmaßnahmen für Anwendungen, bei denen ein direkter Kontakt zum Patienten möglich ist.

Die Eingangs-Ausgangs-Isolation beträgt 5.000 V_AC bei einer Arbeitsspannung von 250 V_AC. Darüber hinaus ist die Serie für Anwendungen der Kategorie CF ausgelegt. Der Ableitstrom liegt bei unter 10 µA. Das Half-Brick-Gehäuse nach Industriestandard soll die Integration in bestehende Systemdesigns erleichtern.

Thermomanagement ohne Lüfter

Der maximale Wirkungsgrad der CHM150-Serie beträgt 91,5 %. Die daraus resultierende geringere Verlustleistung reduziert die Wärmeentwicklung im Gerät und kann das Thermomanagement vereinfachen. Eine Aluminium-Grundplatte ermöglicht die Wärmeabfuhr über Kontaktkühlung. Je nach Auslegung der Anwendung kann dadurch auf einen Lüfter verzichtet werden. Das ermöglicht einen geräuscharmen Betrieb und kann die Systemzuverlässigkeit erhöhen.

Die zulässige Gehäusetemperatur reicht von –40 °C bis 100 °C, wobei bei höheren Temperaturen eine Leistungsreduzierung erforderlich ist. Die Wandler sind außerdem für Betriebshöhen bis 5.000 m spezifiziert. Der Leerlaufstrom beträgt laut Hersteller weniger als 10 mA.

Ausgänge und Schutzfunktionen

Die CHM150-Serie ist mit vollständig geregelten Ausgangsspannungen von 12, 15 oder 24 V_DC erhältlich. Für die Steuerung von Einschaltsequenzen verfügen die Geräte standardmäßig über eine Remote-ON/OFF-Funktion mit positiver oder negativer Logik. Damit lassen sich die Wandler in unterschiedliche Stromversorgungskonzepte integrieren.

Zum Schutz im Dauerbetrieb sind Übertemperatur-, Überstrom- und Überspannungsschutz sowie eine Unterspannungsabschaltung integriert. Die Anforderungen der EMV-Normen EN 60601-1-2, EN 55032 und EN 55035 werden nach Herstellerangaben in Verbindung mit einem geeigneten externen EMV-Filter erfüllt. Die MTBF erreicht je nach Modell bis zu 1,725 Millionen Stunden gemäß MIL-HDBK-217F.

Als Einsatzfelder nennt Fortec Power Patientenmonitoring, medizinische Bildgebung, Diagnostiksysteme, chirurgische Geräte sowie Life-Science-, Labor-, Mess- und Analysegeräte. Auch für Anwendungen außerhalb der Medizintechnik, die eine sichere galvanische Trennung und hohe Zuverlässigkeit erfordern, ist die Serie vorgesehen.
