Ursachen für eine schlechte Qualität der Netzversorgung

Die IEC 61000-4-11 ist die Norm „Prüfungen der Störfestigkeit gegen Spannungseinbrüche, Kurzzeitunterbrechungen und Spannungsschwankungen“. Die aufgeführten Störungen gelten als die häufigsten Ursachen für eine schlechte Netzversorgungsqualität. Die IEC 61000-4-14 „Prüfung der Störfestigkeit von Geräten und Einrichtungen mit einem Eingangsstrom bis einschließlich 16 A je Leiter gegen Spannungsschwankungen“ zielt darauf ab, die Auswirkungen von Störungen in der Netzversorgungsspannung zu erkennen. Zufällig variierende schwere Lasten in Industrieumgebungen wie Lichtbogenöfen, Walzwerke oder große Motoren mit wechselnden Lasten verursachen häufig Spannungsschwankungen im Netz.

Ein häufiges Symptom ist transientes Flimmern in einer Beleuchtungsanlage. Die IEC 61000-4-28 „Prüfung der Störfestigkeit gegen Schwankungen der energietechnischen Frequenz (Netzfrequenz)“. Sie beschreibt grundlegende Tests, die zur Erfüllung von generischen Standards beitragen sollen. Da die Frequenz von Wechselstromquellen in der Regel 50 Hz bis 60 Hz beträgt, sind ihre Auswirkungen auf Geräte relativ einfach zu berechnen. Die Probleme, die sie verursachen können, sollten jedoch nicht unterschätzt werden. Eine weitere wichtige Norm, die von einer programmierbaren Stromversorgung abgedeckt werden sollte, ist die „Norm für elektrische Eigenschaften von Fluggeräten, MIL-STD-704 Revision F“. Obwohl es sich um eine amerikanische Militärnorm handelt, wurde MIL-STD-704 von einer Reihe von Ländern übernommen.

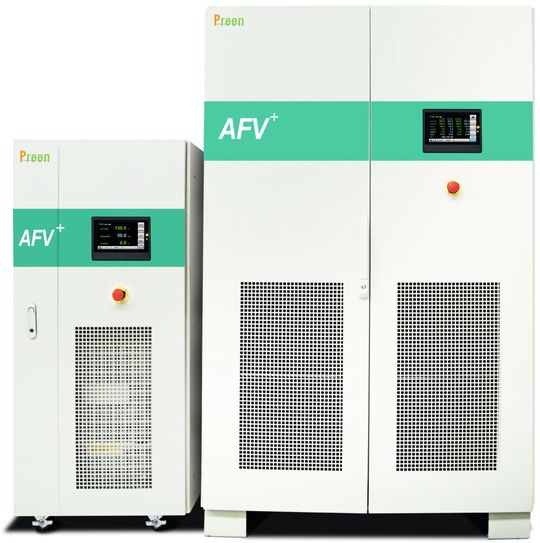

Moderne programmierbare Stromversorgungen, wie vom Hersteller Preen, eignen sich zum Prüfen der genannten Normen, indem sie als Stromversorgungen für die zu prüfenden Geräte eingesetzt werden.

Saubere Verbraucher und Netze bekommen

Durch den Einsatz von Leistungshalbleitern werden Transformatoren eliminiert. Oft werden dazu Bipolartransistoren mit isoliertem Gate (IGBTs) eingesetzt. Die IGBTs wandeln den Wechselstrom zunächst in Gleichstrom um, der den sogenannten Zwischenkreis speist. Aus diesem Zwischenkreis wird dann wieder Wechselstrom erzeugt. Diese Methode ermöglicht einen individuell einstellbaren AC-Ausgang, der die benötigte Spannung und Frequenz entsprechend generieren kann – frei von Störungen, die durch das Netz eingeschleppt werden. Die Preen-AFC-Serien bauen mit einer Vielzahl von Produktreihen auf der beschriebenen Leistungshalbleiterarchitektur auf und sind daher bestens für Normenprüfungen ge­eignet, egal ob sie in der Entwicklung zur Vorprüfung oder im jeweiligen Prüflabor eingesetzt werden. Darüber hinaus wird die AFC-Serie in der Produktion sowie Forschung und Entwicklung branchenübergreifend von Haushaltsgeräten, allgemeiner und Indus­trie-Elektronik, medizinischen Geräten und der Beleuchtungstechnik eingesetzt. Die Baureihe AFV+ ist eine programmierbare AC-Stromquelle mit hoher Leistung, die Energie mit THD ±0,5 Prozent und bis zu 2.000 kVA liefert.

Sie eignet sich, um Spannungs- und Frequenzbedingungen verschiedener Länder und Regionen zu simulieren und verfügt über programmierbare Funktionen die einzelne oder kontinuierliche Ausgangsänderungen einfach simulieren können. Mit diesen und weiteren optionalen Funktionen eignet sie sich für die Designverifizierung in der Forschung und Entwicklung, für die Qualitätssicherung und für Produktions­kontrollen. Verglichen mit konventionellen Stromversorgungen punkten die modernen Stromversorgungen ganz klar durch die Flexibilität, den hohen Wirkungsgrad und die dadurch geringen Wärmeverluste. Damit entfallen sowohl Wartungskosten als auch die früher notwendige Kühlung, was in der Summe zu höherer Wirtschaftlichkeit führt.

Eine galvanische Trennung wird durch integrierte Transformatoren erreicht. Allerdings mit den folgenden Vor- und Nachteile: Eine ohne Ausgangstransformator konzipierte programmierbare Stromversorgung bietet durch die höhere Dynamik einen breiteren Frequenzbereich und mehr Funktionen für die Prüfung von Netzstörungen (Transientenprüfung, Oberschwingungsanalyse oder DC-Offset-Prüfung). Fehlt die galvanische Trennung am Ausgang, beschädigt das die Geräte, wenn es zu einer Fehlfunktion am Prüfgerät kommt oder wenn Rückstrom in die Spannungsversorgungen zurückfließt. Designs mit einem integrierten Transformator sind robuster bezüglich induktiver Last. Der größte Vorteil einer programmierbaren Stromversorgung liegt jedoch in ihrer Programmierbarkeit.

Einrichten einer programmierbaren Stromversorgung

Eine programmierbare Stromversorgung lässt sich anhand der beschriebenen IEC-Prüfnormen einrichten. Danach lässt sich die programmierbare Stromversorgung zum Entwickeln von elektrischen und elektronischen Geräten verwenden, deren Messdaten aufzeichnen und diagnostizieren. Außerdem kann der Entwickler sie zur Zertifizierung oder Fehleranalyse verwenden. Das zu prüfende Gerät muss im Feld zuverlässig und fehlerfrei arbeiten. Um das zu erreichen, muss die programmierbare Stromversorgung selbst IEC-konform zertifiziert sein und Anwender sollten Einstellungen gemäß den IEC-Normen vornehmen können.

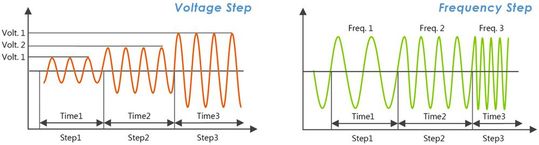

Dazu unterstützt die Baureihe AFV+ Anwendungen, bei denen eine galvanische Trennung notwendig ist. Die Baureihe simuliert Spannungs- und Frequenzbedingungen verschiedener Länder und Regionen und deckt Anwendungen für Haushaltsgeräte, Motoren, medizinische Geräte, Beleuchtung und EMV-Labore ab. Zu wichtigen Funktionsmerkmalen einer programmierbaren Stromversorgung gehören die programmierbaren Funktionen STEP und RAMP, um einzelne oder kontinuierliche Ausgangsänderungen zu simulieren.

Eine flexible und komfortable Steuerung, die verschiedenste Arten von Netzstörungen und Aussetzern simulieren kann, wird erreicht:

• Indem alle drei Phasen sich unabhängig einstellen lassen,

• lastabhängige Spannungsabfälle der Anschlussleitungen durch sogenanntes Sensing kompensiert werden und

• der Phasenwinkel eingestellt wird.

Die Baureihe AFV+ verfügt über die standardmäßigen Schnittstellen RS-232, RS-485 und RS-422 sowie eine Ethernet-Schnittstelle, um sie aus der Ferne einzurichten, zu programmieren und zu steuern. Die einstellbare Ausgangsspannung der Stromversorgung reicht von 5 bis 520 V_L-L und Frequenzen von 45 bis 500 Hz.
