Motoranschlussleitungen für Antriebssysteme

Mit der Serie KAWEFLEX SERVO 9YSL(ST)CY bietet TKD noch kompaktere und schlankere Motoranschlussleitungen für Servomotoren, die über Frequenzumrichter angesteuert werden.

Anbieter zum Thema

PFLITSCH GmbH & Co. KG

MES Electronic Connect GmbH & Co. KG

ROHM Semiconductor GmbH

TKD KABEL GmbH

Durchgängig verfügen die kapazitätsarmen Leitungstypen, die für feste Verlegung und flexible Anwendungen ausgelegt sind, über eine UL/CSA-Zulassung, einem wichtigen Türöffner für den Export nach Übersee. Bei dem dabei gewählten UL-Style für die 1kV-Zulassung kommt in Kombination mit dem flammwidrigen und selbstverlöschenden PVC-Außenmantel gezielt eine Aderisolation aus Polypropylen (PP/Kürzel:9Y) zum Einsatz.

Der thermoplastische Kunststoff PP, der zur Gruppe der Polyolefine gehört, eignet sich für die Umsetzung von schlanken Kabelaufbauten. Die Motoranschlussleitungen, die eine Leitertemperatur von 90 °C meistern, haben eine geringere Verlustleistung und höhere Strombelastbarkeit. Die erhöhte Spannungsfestigkeit sorgt für Sicherheitsreserven in der Anwendung, womit die Kabel für die auftretenden Spitzen bei der Umrichterspannung gerüstet sind.

Ihre kapazitätsarme Auslegung erlaubt zudem größere Leitungslängen zwischen Motor und Umrichter. Die doppelte Abschirmung mit einer kaschierten Aluminiumfolie und einem Schirmgeflecht aus verzinnten Kupferdrähten mit hohem Bedeckungsgrad soll den störfreien Betrieb von Frequenzumrichtern garantieren.

Ein wichtiger Zusatzaspekt der spezifischen 1-kV-UL/CSA-Approbation ist die Zulassung der neuen Servo-Leitungen für die unmittelbare Parallelverlegung mit anderen Leitungen, die ebenfalls eine Betriebsspannung bis 1000 V führen. Hierdurch können separate Kabelführungen entfallen. Dies schafft nicht nur Platz, sondern senkt auch Montageaufwand und Kosten.

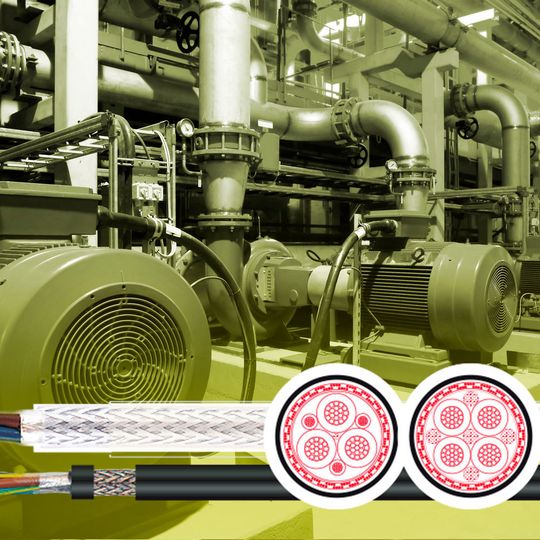

Die Leitungen der Serie KAWEFLEX SERVO 9YSL(ST)CY gibt es wahlweise in zwei Grundvarianten und einer Vielzahl von Abmessungen: Als vieradrige Type mit einlagiger Verseilung und einem transparaten PVC-Mantel sowie als 3X3-adrige Variante mit konzentrischer Verseilung und einem schwarzen PVC-Mantel.

Der schwarze Außenmantel ist UV-beständig und für die Verlegung im Freien sowie in der Erde (DB = Direct Burial) geeignet. Abweichende Abmessungen und andere Mantelfarben sind auf Kundenwunsch als Fertigungsprodukt kurzfristig lieferbar.
