DC/DC-Wandler 30 W in kompaktem Gehäuse

Anbieter zum Thema

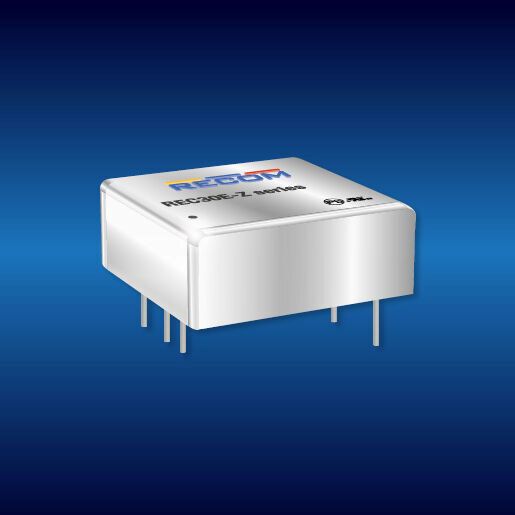

Recom hat die DC/DC-Wandler der Serie REC30E-Z vorgestellt. Diese bieten eine Leistung von 30 W in einem Gehäuse mit einem Footprint von 25,4 mm x 25,4 mm und verfügen über zwei breite Eingangsspannungsbereiche: 9 bis 36 VDC und 18 bis 75 VDC.

(Bild: Recom)

Der Wirkungsgrad der REC30E-Z erreicht Spitzenwerte von über 90 Prozent und die Wandler verfügen über eine Isolierung von 2 kV/1 min, benötigen keine Mindestlast und stellen eine Reihe von voll geregelten Einzel- und Doppelausgängen zur Verfügung: 3,3, 5, 12, 15, 25, ±12 sowie ±15 VDC.

Die DC/DC-Wandler können bei hohen Umgebungstemperaturen betrieben werden, z. B. bis 80 °C ohne Derating beim REC30E-4812SZ. Mit Derating und/oder Luftzufuhr sind höhere Temperaturen bis zu 105 °C möglich. Der hohe Wirkungsgrad wird auch bei geringer Last beibehalten und sorgt für niedrige Standby-Verluste. Eine Abschaltsteuerung ist ebenso enthalten wie ein ±10-Prozent-Trimm-Pin für Einzelausgänge.

Die Module sind gegen Übertemperatur, Kurzschluss, Überstrom und Überspannung vollständig geschützt, die Eingänge sind für die beiden Bereiche auf 50 und 100 V überspannungsfest. Die Serie verfügt über Sicherheitszertifizierungen gemäß IEC/EN 62368-1 und erfüllt die EMV-Norm EN 55032 Klasse A ohne zusätzliche Komponenten und Klasse B mit einem einfachen externen Filternetzwerk. Die Zuverlässigkeit liegt typischerweise bei über 500 khrs gemäß MIL-HDBK 217F, GB bei 25 °C.

Die REC30E-Z-Serie mit Through-Hole PCB Montage verfügt über ein robustes Metallgehäuse für eine gute thermische Leistung und Abschirmung und ist für den Einsatz in rauen Umgebungen des Verschmutzungsgrads 2 gekapselt.

Für die Produkte gilt eine dreijährige Garantie. Muster und OEM-Preise sind bei allen autorisierten Händlern oder direkt bei Recom erhältlich.
