DC/DC-Wandler 150 Watt für Bahnanwendungen

Anbieter zum Thema

Der vollvergossene DC/DC-Wandler ACR120/Ks für Chassismontage von Autronic liefert bis zu 150 W für und ist für die Bahntechnik konzipiert. Mit 14 bis 36 V und 66 bis 154 V deckt er die nominalen Eingangsspannungen von 24 V oder 110 V in einem 4:1-Verhältnis nach der EN 50155 ab.

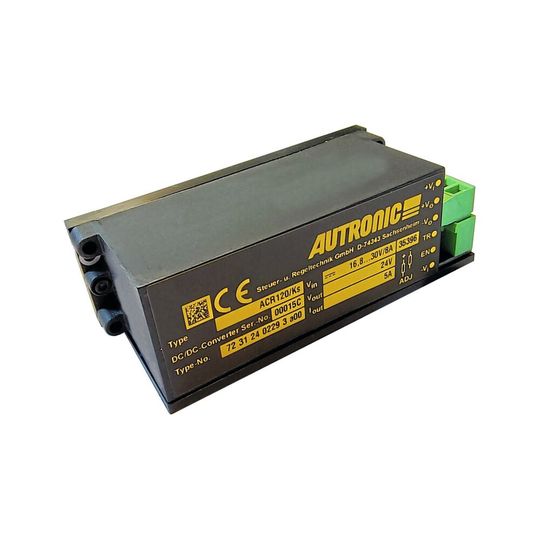

(Bild: Autronik)

Der Plug-and-Play-Wandler ACR120/Ks mit den Maßen 113 mm x 46 mm x 35 mm erfüllt die bahnspezifischen Anforderungen bezüglich Temperatur, Schock, Vibration und feuchte Wärme. Er erfüllt die EMV-Anforderungen nach EN 50121-3-2. Es werden keine zusätzlichen Komponenten benötigt, um bahnkonform zu sein. Der Wandler hat eine integrierte Netzausfallüberbrückung von 10 ms (Klasse S2). Dank des hohen Wirkungsgrads von 93 Prozent ist die volle Ausgangsleistung über den kompletten Eingangsspannungs- und Temperaturbereich von –40 bis 85 °C nach OT4, ST1 und ST2, ohne jegliches Derating, verfügbar.

Die integrierte Einschaltstrombegrenzung sowie ein Verpol-, Überspannungs- und Übertemperaturschutz erleichtern das Design-In des Wandlers. Die Wandler sind parallel schaltbar, zusätzlich leerlaufsicher und dauerkurzschlussfest. Die Brandschutzanforderung nach EN45545-2 (Hazard Level 3, R24/R25) wird eingehalten.

Neben der vollvergossenen Version stehen auch leistungsreduzierte Open-Fame-Versionen (100 W) zur Auswahl. Aktuell stehen drei Ausgangsspannungen zu Verfügung (12 V, 24 V und 48 V). Weitere Ausgangsspannungen sind auf Anfrage verfügbar.

Artikelfiles und Artikellinks

Link: Zu Autronic
