5G, Wi-Fi 6E Signalgenerator mit Millimeterwellen-Testfunktion

Anbieter zum Thema

Panasonic Industry Europe GmbH

NetModule AG

Rohde & Schwarz GmbH & Co. KG

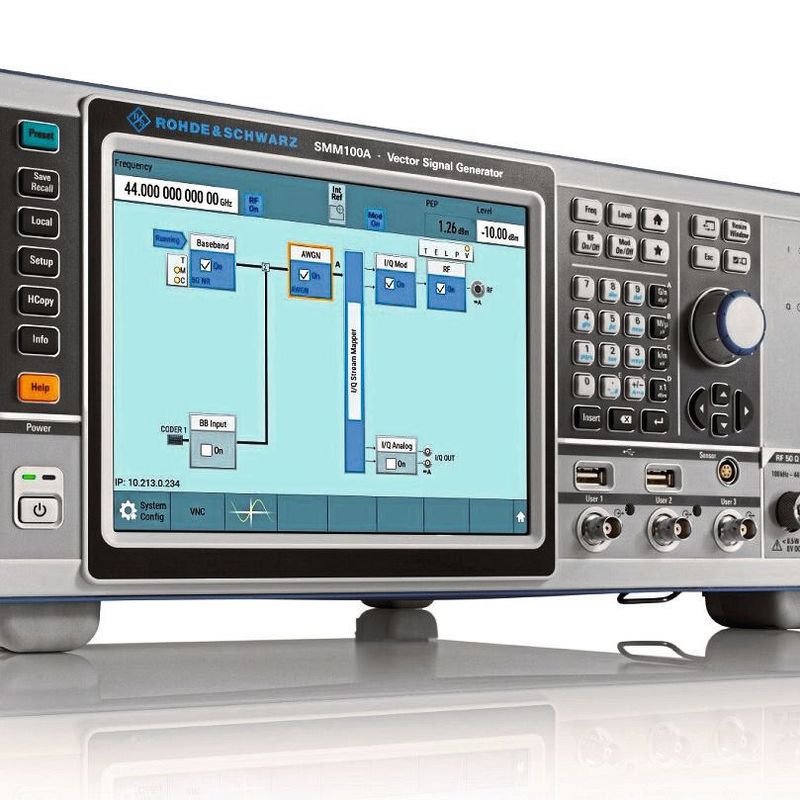

Mit dem R&S SMM100A stellt Rohde & Schwarz einen Mittelklasse Signalgenerator vor, um Signale wie 5G oder Wi-Fi 6E zu erzeugen. Die Signalparameter-Signale lassen sich in Echtzeit mit einem Gerät generieren.

Digitale Signale wie Millimeterwellen für die drahtlose Kommunikation lassen sich mit dem R&S SMM100A erzeugen. Dazu gehören sowohl Frequenzen im Band 5G New Radio (NR) mit R1 und R2. Es lassen sich mit einem Signalgenerator sowohl R1- und R2-Frequenzen testen, da das Gerät über den gesamten Frequenzbereich von 100 MHz bis 44 GHz unterstützt. Zudem deckt der Vektorsignalgenerator sämtliche Bänder beliebiger Wireless-Standards wie LTE und 5G NR ab sowie auch aktuelle WLAN-Standards Wi-Fi 6 und Wi-Fi 6E bis 7,125 GHz.

Auch drahtlose Personal Area Networks wie Bluetooth werden unterstützt. Mit einer maximalen HF-Modulationsbandbreite von 1 GHz lassen sich Breitbandsignale für Geräte generieren, die Wireless-Standardspezifikationen wie IEEE 802.15.4z Ultra-Wideband (HRP-UWB) ausreizen. Der R&S SMM100A bietet eine maximale Ausgangsleistung von +18 dBm, wodurch die Rolle externer Verstärker an Bedeutung verliert.

Reproduzierbare und genaue Testergebnisse

Dank seines sauberen Modulationsfrequenzgangs und Fehlervektorbetrags (EVM) sowie ein ausgezeichnetes Nachbarkanalleistungsverhältnis (ACPR) bietet das Generator eine hohe Signalqualität, die für zuverlässige, reproduzierbare und genaue Testergebnisse sorgt.

Das flexible Optionskonzept ergänzt die weitreichenden Möglichkeiten des Geräts, die HF-Leistungsanforderungen von der Entwicklung bis zur Produktion zu erfüllen. Erhältlich ist das Gerät mit sechs Maximalfrequenzoptionen von 6 bis 44 GHz und vier Modulationsbandbreitenoptionen von 120 MHz bis 1 GHz, sodass die Bandanforderungen aller wichtigen Geräte erfüllt werden. Zudem können Anwender die Funktionen des Geräts jederzeit durch Eingabe eines Keycodes nach ihren Bedürfnissen erweitern.

Speichertiefe und Abtastrate

Anwender können dank internem Basisbandgenerator und lokaler Konfiguration der Signalparameter-Signale in Echtzeit mit einem einzigen Gerät generieren. Zudem steht ein Arbiträrgenerator (ARB) für mit der Simulationssoftware R&S WinIQSIM2 definierte Wellenformen zur Verfügung. Der R&S SMM100A bietet eine ARB-Speichertiefe von bis zu 2 GSample und eine maximale Abtastrate von 1,2 Gsample/s. Für den Einsatz in der Produktion beschleunigt der Multi-Segment-Modus die Messsequenzen zusätzlich durch schnelles Umschalten zwischen einzelnen Basisbandsignalen.

Mit dem eingebauten SCPI-Makro-Recorder kann der Anwender fehlerfreie Fernsteuerprogramme erstellen. Darüber hinaus lassen sich MATLAB- oder Python-Skripte ausführen, die nicht nur auf einem R&S SMM100A, sondern auf den meisten derzeit verfügbaren Vektorsignalgeneratoren von Rohde & Schwarz weitergenutzt werden können.
