Dynamische SiC-Treiber

Herausforderungen an Gate-Treiber für effiziente SiC-Umrichter

< zurück

Seite: 4/4

Anbieter zum Thema

SEMIKRON International GmbH
FAULHABER Antriebssysteme
MES Electronic Connect GmbH & Co. KG

Neue Wege der Entwärmung

Heute verfügbare SiC-Module limitieren oft aufgrund dieser interner Streuinduktivitäten die maximalen Stromsteilheiten und damit die Schaltfrequenz bis ca. 100 kHz. Für die Treiberelektronik ist zu berücksichtigen, dass die Gate-Kapazität von SiC-MOSFETs vergleichbar mit den Si-IGBTs-Kapazitäten ist. Der notwendige Ansteuerstrom für die Leistungsschalter ergibt sich aus dem Produkt von Gate-Kapzität und Schaltfrequenz. Somit bedeutet eine Erhöhung der Schaltfrequenz von einem SI-IGBT-300A-Modul mit 10 kHz auf ein SiC-Modul mit 50 kHz eine Steigerung der notwendigen Ansteuerleistung um 400%.

Diese Mehrleistung erfordert neue Wege in der Entwärmung und der effizienten Ansteuerung, um dem Trend der Leistungsdichtesteigerung auf Modulebene nicht durch eine Verdoppelung der notwendigen Ansteuerelektronikgröße zu zerstören.

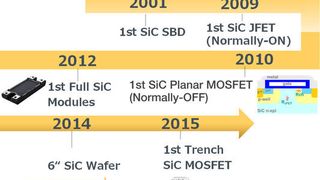

Bildergalerie

Schließlich werden die elektromagnetischen Einflüsse auf die Ansteuerelektronik aufgrund der höheren Spannungs- und Stromsteilheiten und der kompakteren Umrichteraufbauten signifikant höher. Damit bei diesem Trend die sichere Signalverarbeitung und damit die Systemrobustheit nicht auf der Strecke bleibt, müssen neue Wege in der EMV-Optimierung gegangen werden. Die Ansteuerelektronik sollte für eine du/dt-Festigkeit von 100 kV/µs und einen störungsfreien Betrieb bei 30 V/m gestrahlter Strahlung ausgelegt werden.

Differentielle Schnittstellen werden ab einer gewissen Schaltfrequenz zur Mussforderung. Die konstruktiv optimierten Signaltransformatoren der SKYPER-Familie mit Segmentwicklung und besonderem Isolationsmaterial erreichen eine geringe Koppelkapazität und die Signalübertragung erfolgt durch Rechtecksignale. Durch neuartige Schirmung und optimierter Filter- und Massekonzepte arbeitet die SKYPER-Ansteuerelektronik auch sicher in hochintegrierten SiC-Umrichtern.

SEMIKRON bietet mit SKYPER 12 und SKYPER 42LJ effiziente SiC-Treiber mit Adapterplatinen für 17-mm-, 62-mm- sowie für MiniSKiiP-Module. Hier kann durch die Leiterplattenintegration auch eine höchst niederinduktive Zwischenkreisanbindung realisiert werden. Die SKYPER-Familie gewährleistet mit einer EMV von 7 kV Burst-Festigkeit und der Zuverlässigkeit von 8 Millionen Stunden durch IC-Integration einen stabilen Feldeinsatz. Die separate Softoff-Ausgangsstufe, das zuverlässige Gate Clamping und die genaue Gate-Spannungsregelung schalten SiC-MOSFETs sicher in jeder Situation. Schließlich erfüllen die schnelle VDS-Erfassung und das einstellbare Filter-Management auch die Forderungen an Dynamik und bieten eine effiziente SiC-Ansteuerung bis 100 kHz.

SEMIKRON entwickelte auf allen Integrationsstufen geeignete SiC-Lösungen: Von effizienten Hybrid-SiC-Modulen bis zu Voll-SiC-Lösungen und hochintegrierten SiC-Stacks. Damit ist ein schneller und sicherer Start in die SiC-Technologie möglich.

* Johannes Krapp ist Senior Manager Product Management Electronics bei SEMIKRON, Nürnberg.
