Die „abgestimmte Resonanz“-Technik

Neue Technik von Unternehmen wie Silicon Labs ermöglicht nun das Konzept einer festen Resonanz. Silicon Labs bietet UKW-Empfänger-/Sender-/Transceiver-ICs für Handys und tragbare Geräte mit integrierter „abgestimmter Resonanz“-Technik.

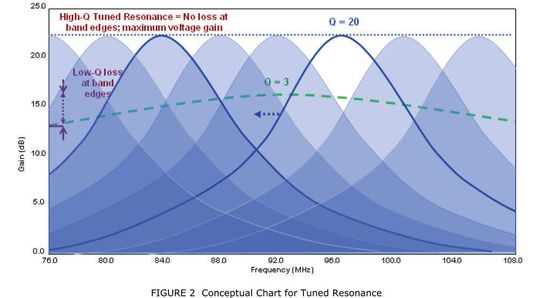

Bild 2: Das Konzept der abgestimmten Resonanz erlaubt ohne externe Komponenten das Verändern der Antennenresonanz von einer Frequenz zu einer anderen (Archiv: Vogel Business Media)

Diese erlaubt ohne externe Komponenten das Verändern der Antennenresonanz von einer Frequenz zu einer anderen. Damit erreicht die eingefangene UKW-Sendeenergie bei verschiedenen Frequenzen maximale Werte. Bild 2 zeigt das Konzept der abgestimmten Resonanz. Der Tuner von Silicon Labs maximiert somit die Antenneneffizienz bei jeder eingestellten Frequenz.

Die verschiedenen Varianten integrierter Antennen

Chip-Antennen – Chip-Antennen kommen vor allem in Mobiltelefonen zum Einsatz. Die Hersteller dieser Antennen bieten für UKW-Wellen verschiedene Varianten. Diese Antennen erfassen die UKW-Energie sehr gut, sind klein, zwischen 25 und 30 mm lang und etwa 5 mm × 5 mm hoch und breit.

Aufgrund ihrer kleinen Baugröße und SMD-Gehäuse sind sie einfach herzustellen und in Handys zu integrieren. Ihr Nachteil sind die hohen Kosten. Sie kosten mehr als andere Lösungen und nehmen wertvollen Platz auf der Leiterplatte ein.

Flexible Plastic Circuits (FPCs) – FPCs sind auf ein Material gedruckte Drähte/Leitungen. Sie können sehr gute UKW-Antennen darstellen und passen in einen kleinen Bereich des Handy-Designs. Als Teil eines größeren, strukturierten Materials sind sie von sich aus stabiler als andere Lösungen.

Die Designs lassen sich in verschiedene Bereiche integrieren, einschließlich in das Routing zwischen den beiden Teilen eines Clamshell-Handys oder zwischen Leiterplatte und Gehäuse. FPCs können kostengünstig sein und vom Handyhersteller selbst gefertigt werden. Dies verringert die Kosten der Gesamtlösung und unterstützt die Lagerhaltung sowie die Einkaufsverwaltung.

Der Nachteil einer FPC-Antenne ist, dass sie größer als die Chip-Antenne ist und daher beim Eindesignen in ein Handy eine Herausforderung darstellt. Die FPC-Platzierung sollte also mit einer sorgfältigen Voraberwägung erfolgen, um die passende Form für einen optimalen UKW-Empfang zu erhalten.
