IEC- und UL-Zulassung Design für einfache internationale Gerätezulassung

Mehr Normenkonformität bieten die Leiterplattensteckverbinder der Reihe Omninate Power für IT-Netze. Mit den bis 50 kVA skalierbaren Steckverbindern, die eine erhöhte Fingersicherheit integrieren, lassen sich Design-in- und Zulassungsprozess einfacher und der Betrieb sicherer gestalten.

Anbieter zum Thema

MES Electronic Connect GmbH & Co. KG

ept GmbH

SCHURTER AG

Weidmüller Interface GmbH & Co. KG

Weidmüller Deutschland

Energieversorgungsnetze in der Netzform IT (IT-Netze), auch 3-Leiter-System genannt, sind vornehmlich in Krankenhäusern (Operationssäle), Lokomotiven, mobilen Generatoren und speziellen Industrieanlagen wie z.B. in explosionsgefährdeten Bereichen im Bergbau anzutreffen. IT-Netzwerke weisen Besonderheiten auf. Dazu gehört, dass ein einziger Isolationsfehler im IT-Netz keine gefährliche Berührungsspannung zur Folge haben darf. Das Bezugspotenzial Erde liegt auf dem gleichen Spannungslevel wie die Phase des Fehlers.

Erst ein zweiter Isolationsfehler (einer anderen Phase) führt zum Auslösen der Sicherung. Deshalb werden spezielle Fehleralarmsysteme eingesetzt, die beim ersten Erdschluss warnen, damit eine Fehlerbeseitigung vor dem Abschalten (zweiter Fehler) erfolgen kann. Das System ist somit „Einfehlersicher“. Unter Berücksichtigung der IEC 61800-5-1:2007 muss im IT-Netz 400 V gegen Erde angenommen werden. Dadurch erhöht sich die Fingersicherheit von +3 mm für 400 V TN-Netze auf +5,5 mm für 400 V IT-Netze.

Standards mit serienmäßig integrierten Details

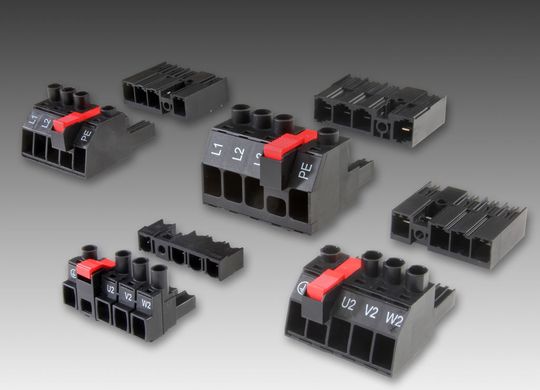

Für Geräte, die an Energieversorgungsnetze in der Netzform IT (IT-Netze) betrieben werden sollen, bietet Weidmüller spezielle Leiterplattensteckverbinder an. Das Angebot umfasst drei Produktfamilien: „SL/BL 7.62 IT MF“, „SV/BVZ 7.62 IT MF“ sowie „SU/BUZ 10.16 IT MF“ (Bild 1). Die Steckverbinder sind skalierbar von 24,5 A/2,5 mm2 über 41 A/6 mm2 bis zu 76 A/16 mm2. Die Produktfamilien bedienen Geräte in den Leistungsklassen 16, 28 und 52 kVA. Die Steckverbinder erfüllen die erweiterten Forderungen auf +5,5 mm Fingersicherheit für IT-Netze gemäß IEC 61800-5-1 für 400 V im Fehlerfall gegen Erde.

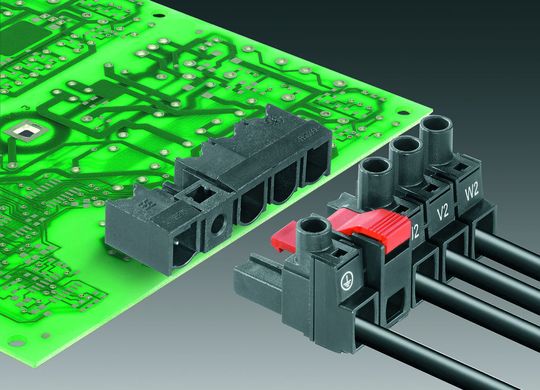

Die Stiftleiste „SU 10.16 IT“ für Leiterplatten im Raster 10,16 mm bietet durch ihre isolierten Kontaktspitzen eine ausreichende Basisfingersicherheit. Die sichere, automatische Verrastung der Stift- und Buchsenleisten ermöglicht die Einhand-Sicherheitsverriegelung – als platzsparender Mittelflansch konzipiert (Bild 2).

Auch die Luft- und Kriechstrecken der Leiterplattensteckverbinder wurden optimiert. Dadurch gibt es auch bei schwierigen Einbausituationen keine Einschränkungen bei der UL-Zulassung von 600-V-Applikationen. Die Buchsenleisten sind mit Zugbügel- (Schraub-)Anschluss lieferbar.

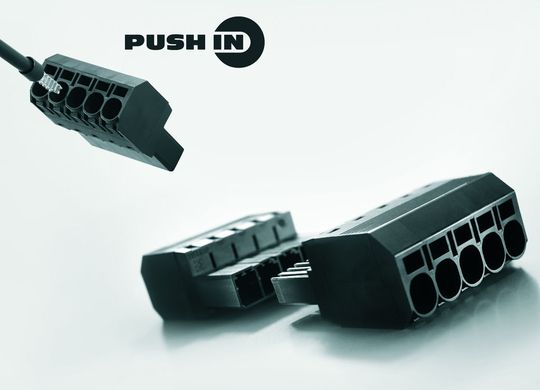

Der Leiterplattensteckverbinder „BVF 7.62 HP“ mit Push-in-Anschlusstechnik erfüllt ebenfalls die IT- Netzwerkanforderungen (Bild 3). Die Leiterplattensteckverbinder mit Schraubanschluss werden immer mit geöffneter Klemmstelle ausgeliefert. Beim Verdrahten ist ein vorheriges Aufdrehen der Klemmstelle nicht notwendig.
