Einfach zu realisierende Temperaturbereichsüberwachung

In einer weiteren Funktion lässt sich eine Temperaturbereichsüberwachung realisieren. Es wird die Temperatur zwischen einer oberen und unteren Grenze gemessen. Erst bei Überschreitung dieser Bereiche werden Daten und Zeitinformationen gespeichert. In Abhängigkeit der verwendeten Batterie kann somit ein Zeitraum von bis zu vier Monaten mit sehr geringem Datenaufkommen überwacht werden.

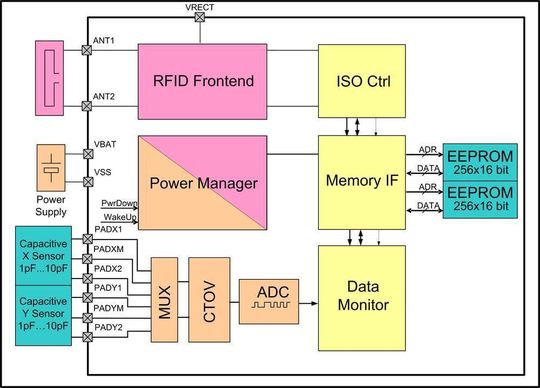

Wie im bereits beschriebenen Prinzip der Temperaturmessung ergeben sich aus der Anbindung analoger differentieller Sensoren weitere vielfältige Anwendungsmöglichkeiten. Dazu bietet der Schaltkreis zwei differentielle Eingänge. Diese Eingänge sind einstellbar in Geschwindigkeit, Genauigkeit und Normalisierung.

Im Kalibrierungsmodus wird der Sensor vor der ersten Nutzung eingemessen und ist danach sofort einsetzbar. Die Konfiguration der Messsteuerung ermöglicht, wie bei der Temperaturmessung, eine flexible Startzeit für die Messung. Danach kann in Intervallen die Messung der externen Sensoren vorgenommen werden. Bei Überschreitung frei wählbarer Grenzen kann ein Interrupt ausgelöst werden, welcher die Daten mit einem Zeitstempel speichert.

Für Einsatzfälle wie z.B. Schock- und Neigungsmessung

Aus Sicht des Anwenders ergeben sich daraus Einsatzfälle wie z.B. Schock- und Neigungsmessung. Als Sensoren können ebenfalls Feuchte-, Druck- oder Dehnungssensoren eingesetzt werden. Gewissermaßen sind alle Sensoren im kapazitiven Bereich von 1pF bis 10pF einsetzbar.

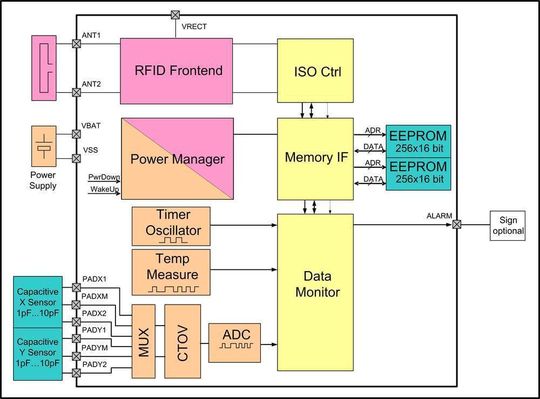

Eine Kombination von internen und externen Sensoren rundet den analogen Sensorbereich des IC ab. Die bisher beschriebenen Applikationen sind auch in Kombination möglich. Eine Kombination aus internem Sensor und externen Sensoren eröffnet ein weites Feld und ermöglicht dem Anwender, ein komplexes Datenmonitorsystem zu schaffen.

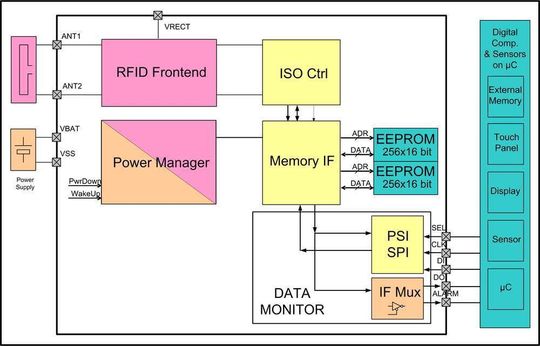

Die Anbindung digitaler Funktionen über die serielle Schnittstelle erweitert den IC um ein großes Spektrum. Für die externe Kommunikation mit einem Mikrocontroller wurde eine digitale serielle Schnittstelle implementiert. Über einen Mikrocontroller können verschiedene digitale/analoge Sensoren und andere externe Komponenten angeschlossen werden. Eine Speichererweiterung, eine Bedienpaneele und ein LCD Display erweitern den Anwendungsbereich. Für komplexe Anwendungen mit größerem Speicherplatz können weitere digitale Komponenten angebunden werden.
