Entwicklerboard ESP32-P4-EYE: Kamera-Kit mit Fokusobjektiv und Mikrofon

Anbieter zum Thema

Heitec AG

E.E.P.D. Electronic Equipment Produktion & Distribution GmbH

Beta LAYOUT GmbH

Espressif präsentiert seinen leistungsfähigen RISC-V-SoC ESP32-P4 jetzt mit Kamera-Kit ESP32-P4-EYE für Echtzeit-Bildverarbeitung und Drahtlos-Kommunikation.

ESP32-P4-EYE ist ein Vision-Entwicklungsboard, das auf dem ESP32-P4-Chip basiert und auf Kameraanwendungen abzielt. Der ESP32-P4 verfügt über einen Dual-Core-RISC-V Prozessor mit 400 MHz Takt und unterstützt bis zu 32-MB-PSRAM.

Darüber hinaus unterstützt der ESP32-P4 etwa den USB-2.0-Standard, MIPI-CSI/DSI und H264-Encoder. Das Board eignet sich für intelligente Überwachungskameras, Vision Model Detection und Edge Computing im IoT, die Echtzeit-Bildverarbeitung und drahtlose Kommunikation erfordern.

Bildergalerie

Das ESP32-C6-MINI-1U-Modul für die Wi-Fi- und Bluetooth-Kommunikation unterstützt die MIPI-CSI-Kamera-Schnittstelle und den USB-2.0-High-Speed-Device Mode. Zu den Onboard-Funktionen gehören eine Kamera, ein Display, ein Mikrofon und eine MicroSD-Karte, die eine Echtzeitüberwachung der Umgebung und die Erfassung von Bild- und Audiodaten ermöglichen.

Die meisten E/A-Pins sind auf die Stiftleiste herausgebrochen, um die Anbindung zu erleichtern. Entwickler können Peripheriegeräte mit Jumper-Drähten anschließen.

Weitere Details zum Entwicklungsboard

Das Entwicklungsboard, a basiert auf dem ESP32-P4-Chip von Espressif – einem Bauteil, das Espressif bereits im Januar 2023 angekündigt hatte, das aber nur langsam auf den Markt kam. Er verfügt über zwei 32-Bit-RISC-V-Prozessorkerne mit bis zu 400 MHz und einen stromsparenden Begleitkern mit bis zu 40 MHz, 768 kB statischen RAM (SRAM) und Vektorerweiterungen zur Beschleunigung von maschinellem Lernen und künstlicher Intelligenz (ML und AI) auf dem Gerät. Es enthält auch andere Funktionen, die auf Video- und Bildverarbeitungsaufgaben zugeschnitten sind, einschließlich eines zweidimensionalen Grafikbeschleunigers und einer Bildverarbeitungseinheit für hardwarebeschleunigte H.265- und JPEG-Kodierung und -Dekodierung.

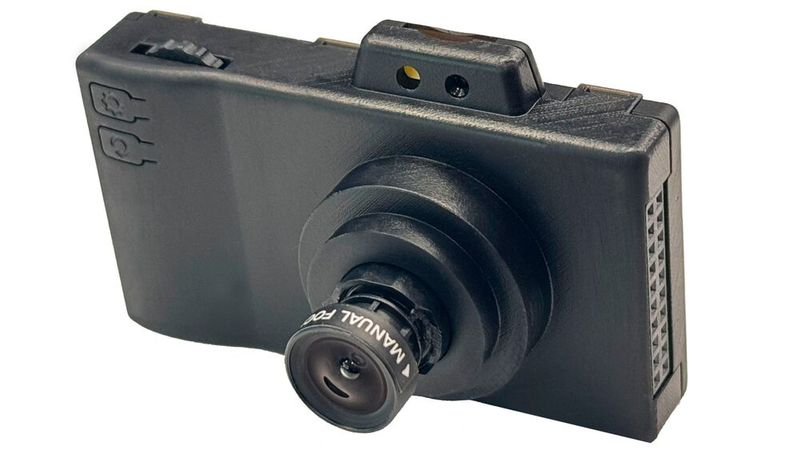

Während die bisherigen Entwicklungsboards des Unternehmens für den ESP32-P4 ein eher traditionelles Design hatten, ist der ESP32-P4-EYE eine Kamera – im wahrsten Sinne des Wortes, denn er kommt mit einem Gehäuse im vertrauten, etwas veralteten Kompaktkamera-Formfaktor. Auf der Rückseite befindet sich ein 1,54“-240×240-SPI-verbundenes-LCD und auf der Vorderseite ein Zwei-Megapixel-Kamerasensor mit manuellem Fokusobjektiv. Auf der Oberseite des Gehäuses befindet sich ein Drehgeber mit Druckschalterfunktion zur Steuerung einer Benutzeroberfläche sowie ein kleiner Klumpen, der eine LED als Blitzlicht und ein digitales Mikrofon für die Tonaufnahme beherbergt.

Im Inneren des Gehäuses enthält das Entwicklungsboard ein ESP32-C6-MINI-1U-Modul, das als Wi-Fi- und Bluetooth-5.0- und IEEE-802.15.4-Kommunikations-Coprozessor dient, 16-MB- Flash-Speicher und eine 20-polige-Erweiterungsbuchse, die ungenutzte GPIO-Ports (General Purpose Input/Output) freigibt.

Auf der Vorderseite befinden sich außerdem zwei Tasten, aber erwarten Sie nicht, dass eine von ihnen ein Foto aufnimmt: eine dient der Boot-Auswahl und die andere dem Reset. Es gibt einen microSD-Kartensteckplatz für die Speicherung und zwei USB-Typ-C-Anschlüsse, einen USB-On-The-Go (OTG) und einen Debug-Anschluss, für Daten und Strom. (mk)
