Verjüngungskur für ETX-Module

Anbieter zum Thema

E.E.P.D. Electronic Equipment Produktion & Distribution GmbH

Syslogic GmbH

congatec GmbH

MSC Technologies GmbH

Das MSC ETE-PV510 (Aufmacherbild) basiert auf dem Atom Dualcore D510 mit integriertem Grafik- und Speichercontroller. Das Modul kann bestehende ETX-Lösungen ersetzen, die mit einem gerade von Intel abgekündigten Pentium M bzw. Celeron M bestückt sind. Die Baugruppe ist aber auch für neue Embedded-Designs interessant, da der Dualcore als Embedded-Produkt mindestens sieben Jahre verfügbar sein wird.

Zwei Kerne plus Grafik- und Speichercontroller

Der in 45-nm-Technologie gefertigte Atom D510 mit zwei Kernen wird mit 1,66 GHz getaktet und bietet 1 MByte L2-Cache. Jeder Kern unterstützt Multithreading. Eine wesentliche Änderung zu den bisherigen Atom-CPUs ist die Integration von Speichercontroller und Grafikcontroller (GMA3150) auf dem Prozessor. Die maximale Leistungsaufnahme (TDP) der CPU wird mit 13 W angegeben.

Intels 2-Chip-Lösung beruht neben dem D510 auf dem I/O Controller Hub 82801HM (ICH8M). Im Vergleich zur bisherigen Atom-Plattform mit der CPU N270 und dem Chipsatz 82945GSE mit Southbridge ICH7DH wurde somit ein Baustein eingespart und damit die auf der Platine benötige Grundfläche reduziert wird. Das wirkt sich auch auf den Leistungsbedarf aus. Trotz Doppelkern-CPU verbraucht das neue ETX-Modul von MSC bei typischen Anwendungen nicht mehr als 19 W. Als Arbeitsspeicher kommen SO-DIMMs zum Einsatz. Via 200-Pin-SO-DIMM-Sockel können bis zu 2 GByte RAM (PC5300 DDR2 667 MHz) bestückt werden.

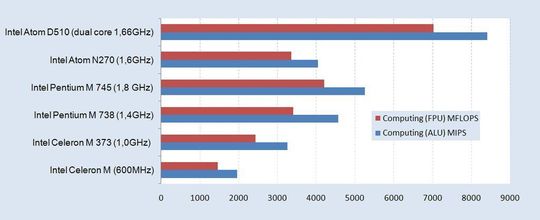

In puncto Rechen- und Grafikleistung bietet der D510 eine deutliche Leistungssteigerung zum bisher schnellsten Pentium M, der mit 1,8 GHz getaktet wird. Im Vergleich zum Atom N270 (1,6 GHz) mit Mobile Intel Chipsatz 82945GSE/ICH7DH zeigen bei MSC durchgeführte Benchmarktests eine Verdoppelung der Rechen- und Grafikleistung (Bild 1).

Datenanbindungen für Speicher und Display

Neben den Legacy-Schnittstellen entsprechend der ETX-Spezifikation 3.02 verfügt das ETE-PV510 über 6x USB 2.0, wovon zwei Anschlüsse als Highspeed-Mini-USB-Stecker direkt auf die Moduloberseite geführt sind. Ein 32-Bit-PCI-Bus, eine 10/100Base-T Ethernet-Schnittstelle und ein Audio-Interface mit Line-In/-Out und Mikrofon sind ebenfalls vorhanden. Zwei SATA-Kanäle mit bis zu 300 MByte/s und zwei Enhanced IDE Ports (ATA/UDMA 100) komplettieren das Angebot.
