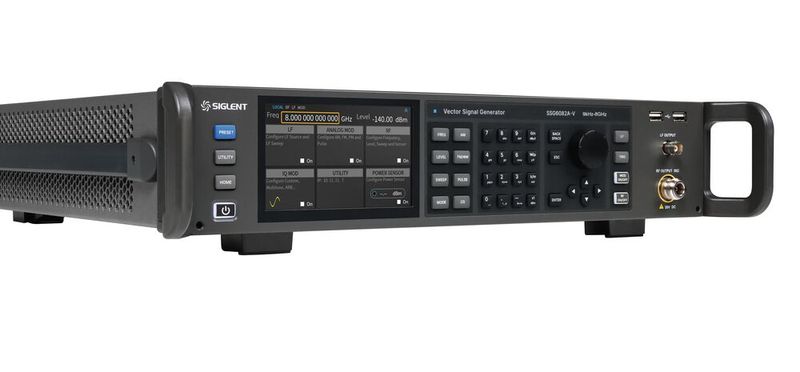

Der Vektorsignalgenerator SSG6082A-V ist für Anwendungen in der drahtlosen Kommunikation, bei Mobilfunk- und Radarsystemen sowie im IoT-Umfeld ausgelegt. Er erzeugt sowohl klassische CW- als auch komplex modulierte Signale und unterstützt dabei Frequenzen bis 8 GHz.

Komplex modulierte Breitbandsignale sind mittlerweile in vielen Kommunikationssystemen unverzichtbar, etwa zur Validierung von Sender- und Empfängerleistung, der Charakterisierung von Verstärkern oder zur Prüfung auf Systemlinearität. Um diesen Herausforderungen zu begegnen, hat der Messtechnik-Spezialist Siglent jetzt den Vektorsignalgenerator SSG6082A-V vorgestellt, der Frequenzen bis 8 GHz und eine modulationsspezifische Bandbreite von bis zu 1 GHz bietet.

Frequenz- und Ausgangspegelbereich

Der SSG6082A-V deckt einen Frequenzbereich von 9 kHz bis 8 GHz ab und eignet sich somit für verschiedene Mess- und Prüfszenarien – vom klassischen HF-Labor bis zu modernen IoT- und Breitbandkommunikationsanwendungen. Mit einem maximalen Ausgangspegel von 30 dBm (CW) können Entwickler hochpräzise Leistungspegel bereitstellen oder sie für modulierte Hochfrequenzträger nutzen. Das ermöglicht beispielsweise verlässliche Charakterisierungen von Frontend-Bauteilen wie Verstärkern, Mischern oder Filtern.

Hohe Modulationsbandbreite und Signalreinheit

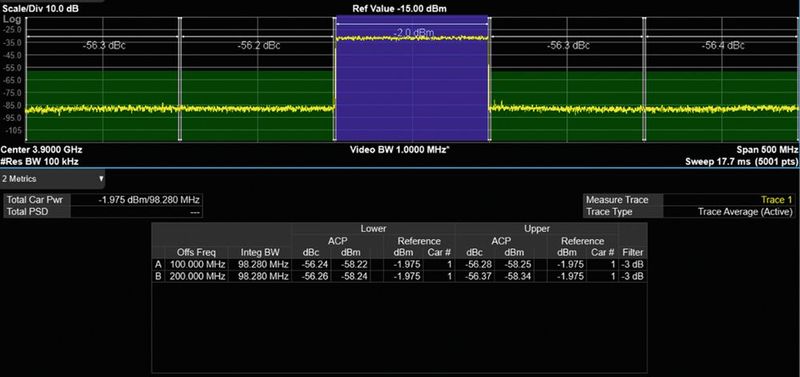

Gerade in Anwendungen mit steigenden Datenraten und breiten Kanälen – wie 5G NR oder aktuelle WiFi-Standards – gewinnt die erreichbare Modulationsbandbreite stark an Bedeutung. Der SSG6082A-V liefert eine Bandbreite bis zu 1 GHz und kann durch seine präzise werkseitige Kalibrierung punkten. Sein niedriges Phasenrauschen von typisch -132 dBc/Hz bei einem Offset von 10 kHz sowie einem 1-GHz-Träger sinkt die Bitfehlerrate (BER) erheblich, was vor allem für empfindliche Empfänger-Tests relevant ist. Zusätzlich bietet der Generator ein ausgezeichnetes Adjacent Channel Power Ratio (ACPR), sodass benachbarte Kanäle kaum gestört und realistische Mehrkanalszenarien zuverlässig simuliert werden können.

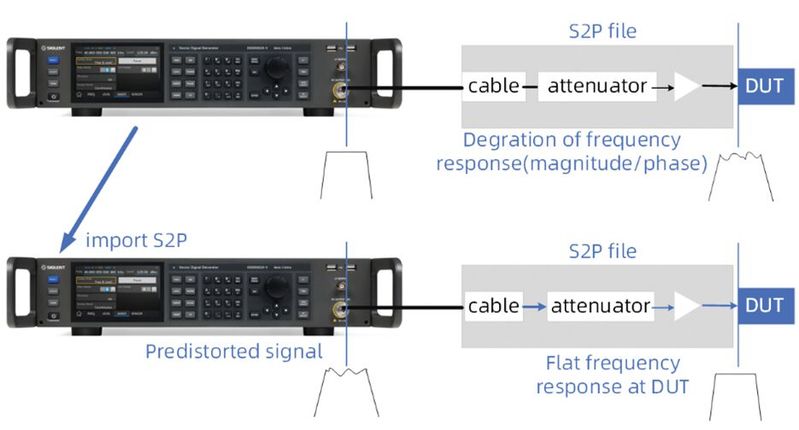

Der Generator unterstützt eine automatische Amplituden-, Frequenz- und Phasenkorrektur basierend auf S2P-Dateien des Prüfsystems. Besonders in komplexen Testaufbauten lassen sich damit systembedingte Fehlanpassungen kompensieren, sodass über den gesamten Frequenzbereich eine konsistente Ausgangsamplitude und Phasenlage erzielt wird. Dies ist gerade in hochintegrierten Prüfständen mit vielen Komponenten – etwa bei Prüfungen von 5G oder von IoT-Multi-Band-Geräten – ein entscheidender Faktor für zuverlässige Messergebnisse.

Mehr Protokolle und Komfort mit SigIQPro

Ab April 2025 erweitert eine neue Version der PC-Software SigIQPro das Anwendungsspektrum, indem sie zusätzliche Protokolle wie WiFi, 5G NR und LTE unterstützt. Damit lassen sich protokollspezifische Signale schnell konfigurieren und in hochqualitativer IQ-Form generieren. Bereits jetzt unterstützt SigIQPro neben Bluetooth und IoT-Anwendungen auch OFDM-basierte Übertragungsverfahren oder frei definierbare IQ-Signale. Die Kombination aus Software und SSG6082A-V eröffnet Entwicklern damit große Freiheiten, um drahtlose Übertragungsstrecken, Systemkomponenten oder Empfängeralgorithmen umfassend und praxisnah zu testen. (heh)
