Selbst starke Schwingungen bleiben ohne Einfluss

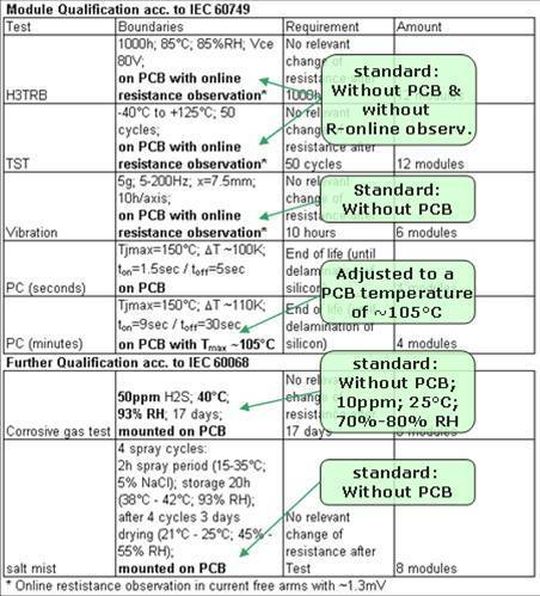

Die grünen Felder in den Bildern beschreiben die in den ursprünglichen Normen definierten Bedingungen. Alle modulbezogenen Tests sind ohne messbare Kontaktveränderungen bestanden. Der Vibrationstest lief unter den gleichen Bedingungen wie beim Standard-Test ab, jedoch mit einer Beschleunigung von 20 g. Beim Vibrationstest ist es immer schwierig, einen repräsentativen Versuchsaufbau zu finden, weil der geometrische Aufbau und die Massen in realen Anwendungen nie gleich sind. Deshalb wurde entschieden, den Test mit einer kleinen Leiterkarte ohne zusätzliche Massen und ohne eine Befestigung am Modul zu realisieren. Diese Vorgehensweise kam auch für die Standard-Schwingungsprüfung zur Anwendung. Das Ergebnis zeigt, dass auch eine starke Schwingung mit 20 g den PressFIT-Kontakt nicht beschädigen oder beeinträchtigen konnte.
