Rohde & Schwarz auf der electronica Oszilloskope wachsen mit neuen Applikationen

Heimspiel für den Messtechnik-Experten: Rohde & Schwarz wird auf der electronica sein Produktportfolio präsentieren. Neben dem HF-Komponententest will das Technologieunternehmen aus München vor allem sein Oszilloskop-Portfolio ausbauen. Wir haben uns die Geräte näher angeschaut.

Anbieter zum Thema

Ingun Prüfmittelbau GmbH

ODU GmbH & Co. KG

dataTec AG

Rohde & Schwarz GmbH & Co. KG

Das Technoloigieunternehmen Rohde & Schwarz wird auf der diesjährigen electronica seine aktuellen Entwicklungen präsentieren. So wächst unter anderem das Oszilloskop-Portfolio. Das Unternehmen ist in Halle A1, Stand 307 zu finden.

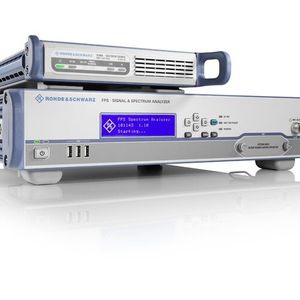

HF-Komponententests mit R&S SGT100A und R&S FPS

Beim Fertigungstest von Komponenten für den Mobilfunk kommt es auf hohe Messgeschwindigkeiten an. Daher hat Rohde & Schwarz gleich zwei neue Geräte entwickelt: Der R&S SGT100A ist der kleinste und schnellste Vektorsignalgenerator bis 6 GHz und verfügt über einen integrierten Basisbandgenerator mit einer Bandbreite von bis zu 160 MHz.

Bildergalerie

Der kompakte R&S FPS Signal- und Spektrumanalysator, mit den oberen Frequenzgrenzen 4, 7, 13, 30 sowie 40 GHz und bis zu 160 MHz Analysebandbreite, bietet Messapplikationen für alle wesentlichen Mobilfunk- und Wireless-Standards. Die Kombination beider Geräte kann somit zum Beispiel auch IEEE 802.11ac WLAN-Signale generieren und demodulieren. Im Zusammenspiel führen sie zu extrem kurzen Messzeiten beim Test von HF-Komponenten wie Ausgangsverstärker von Mobiltelefonen.

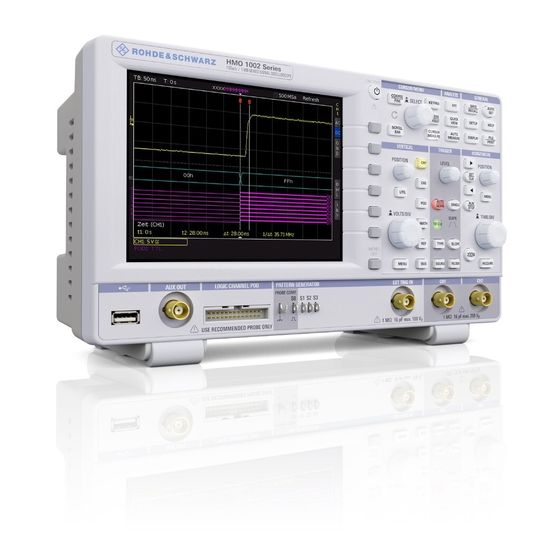

Mixed-Signal-Oszilloskop R&S HMO1002

Lüfterloser Betrieb, 1 MPts Speichertiefe und 1 GSa/s Abtastrate in Echtzeit, das sind die wichtigsten Eckdaten des neuen Mixed-Signal-Oszilloskops der Einsteigerklasse R&S HMO1002 von Rohde & Schwarz. Mit einer vertikalen Empfindlichkeit von 1 mV/Div und integrierter FFT mit 128k Messpunkten zeichnet es sich durch Eigenschaften aus, die weit über dem Standard von Oszilloskopen in diesem Preissegment liegen. Anwender können sich beim R&S HMO1002 über viele praktische Features im täglichen Gebrauch freuen wie den Mustergenerator für Embedded Entwickler, das integrierte Digitalvoltmeter für Service- & Wartungstechniker sowie spezielle Funktionen für den Bildungssektor.

Oszilloskope-Portfolio wächst kontinuierlich mit neuen Applikationen

Mit einer Reihe neuer Trigger- und Dekodier-Optionen für seine Oszilloskope-Familien unterstützt Rohde & Schwarz unterschiedliche Anwenderkreise bei der Designverifikation, Inbetriebnahme und Fehlersuche: Für Anwender im A&D-Bereich gibt es für die R&S RTM, R&S RTE und R&S RTO Oszilloskop-Serien jeweils Optionen für MIL1553- und ARINC-Protokolle.

Mit zwei neuen Optionen für die Analyse von MIPI-RFFE- sowie USB 1.0/1.1 und 2.0 Schnittstellen erweitert Rohde & Schwarz die Einsatzmöglichkeiten seiner High-Performance-Oszilloskope R&S RTO für Entwickler im Bereich der mobilen Kommunikation und von Embedded Designs. Anwender im Automotive-Markt profitieren von der Erweiterung der Konformitätstests um die Option für BroadR-Reach.

Darüber hinaus hat Rohde & Schwarz mit einer neuen Option die maximale Speichertiefe seines Universal-Oszilloskops R&S RTM auf einzigartige 460 MSample pro Kanal erweitert. Der tiefe, segmentierte Speicher ist von großem Nutzen bei der lückenlosen Analyse von Datensequenzen mit langen Ruhephasen, beispielsweise gepulste Signale oder Datenpakete von seriellen I²C-Bussen.

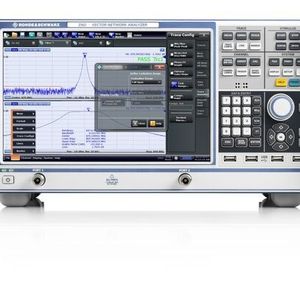

VNA R&S ZND für uni- und bidirektionale Messungen

Anwender in der Produktion von HF-Komponenten müssen S-Parameter-Messungen an Antennen und Filtern in großen Mengen und mit hohem Durchsatz vornehmen. Für diesen Testbedarf hat Rohde & Schwarz mit dem R&S ZND einen preiswerten, leicht zu bedienenden Vektornetzwerkanalysator entwickelt. Er verfügt über zwei Messtore und ist in der Grundversion für unidirektionale Messungen von 100 kHz bis 4,5 GHz ausgelegt. Über leicht auszuführende Erweiterungen ist er flexibel aufrüstbar. So lässt sich der Frequenzbereich des Geräts auf 8,5 GHz erweitern.

Auch lässt sich der Analysator für bidirektionale Messungen bis 4,5 bzw. 8,5 GHz ausstatten. Der R&S ZND eignet sich insbesondere für Messungen in Produktionslinien, z.B. für die Charakterisierung von passiven Komponenten für Mobiltelefone. Mit dem großen 30,7 cm (12,1'') Touchscreen und der intuitiven Benutzeroberfläche lassen sich Messungen besonders einfach konfigurieren und die Ergebnisse analysieren.

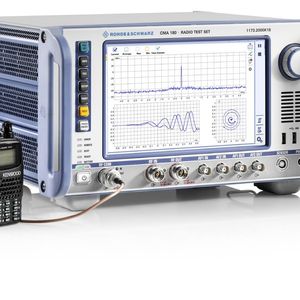

R&S CMA180 testet analoge Funkgeräte

Rohde & Schwarz hat das R&S CMA180 Radio Test Set speziell für die Fertigung und Wartung von analogen Funkgeräten im Frequenzbereich von 100 kHz bis 3 GHz konzipiert. Der einfach über Touchscreen zu bedienende neue Funkmessplatz erzeugt beliebige Testsignale bis 20 MHz Bandbreite und verarbeitet hohe Eingangsleistungen bis 150 W. Der R&S CMA180 erzeugt die Testsignale Software-basiert mit dem integrierten ARB-Generator. Dank seines großen Touchscreens und übersichtlichen Menüs lässt es sich besonders einfach und schnell bedienen.
