Neue Technologien im Test: 2D-Test von AR/VR-Displaymodulen

Lichtmesstechnik AR/VR: Optische Qualitätssicherung entlang der Produktionskette

02.01.2024 Quelle: Pressemitteilung 2 min Lesedauer

Anbieter zum Thema

INSTRUMENT Systems GmbH Optische Messtechnik

ACTRON AG

Würth Elektronik eiSos GmbH & Co. KG

DMB Technics AG

Für den 2D-Test von AR/VR-Displaymodulen vor dem Einbau in Headsets steht eine spezielle Farbmesskamera zur Verfügung. Darüber hinaus bietet Instrument Systems ein optisches System an, das dem menschlichen Auge nachempfunden ist.

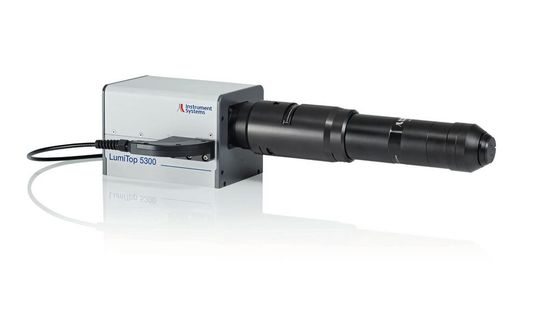

Farb- und Leuchtdichtemessungen: Das LumiTop 5300 AR/VR erfüllt die sehr speziellen Testanforderungen an Displays für AR/VR-Headsets und ist optimal für den Near-Eye-Display-Test eingestellt.(Bild: Instrument Systems) — Farb- und Leuchtdichtemessungen: Das LumiTop 5300 AR/VR erfüllt die sehr speziellen Testanforderungen an Displays für AR/VR-Headsets und ist optimal für den Near-Eye-Display-Test eingestellt.
(Bild: Instrument Systems)

Die Branche für Headsets für AR- und VR-Anwendungen wird in den nächsten Jahren weiter wachsen. Getrieben wird die Branche von einer verbesserten Leistung, höheren Auflösungen der verbauten Displays sowie schnelleren Prozessoren und mehr Sensoren. Mit Blick auf die verbauten Displays für Headsets ist der Test von entscheidender Bedeutung. Auf der Photonics West 2024 und der SPIE.AR|VR|MR 2024 in San Francisco wird Instrument Systems eine neue 2D Leuchtedichte- und Farbmesskamera präsentieren. Sie ist damit speziell zum 2D-Testen von AR/VR-Displaymodulen vor dem Einbau in das Headset entwickelt und ergänzt die bereits langjährig erprobte LumiTop 4000 AR/VR mit Periskop-Objektiv.

Farb- und Leuchtdichtemessungen für AR/VR-Displays

Das LumiTop 5300 AR/VR erfüllt die sehr speziellen Testanforderungen an Displays für AR/VR-Headsets und ist optimal für den Near-Eye-Display-Test eingestellt. Seine Linse bildet das menschliche Auge möglichst naturgetreu nach und misst Farbe und Leuchtdichte so, wie sie der Nutzer sieht. Dazu verfügt die Kamera über eine Auflösung von 24 MP und ein großes Sichtfeld (FoV) von 122° x 107°.

Damit können die meisten Headset-Displays mit nur einer Aufnahme in hoher Qualität erfasst werden. Das geradlinige Objektiv eignet sich für die Prüfung von AR/VR-Displaymodulen in der Produktionslinie, bevor diese in das Headset eingebaut werden. Das System LumiTop 4000 AR/VR mit einer Auflösung von 12 MP eignet sich für die Qualitätskontrolle am Ende der Produktionskette. Ein Periskopobjektiv bildet die menschliche Pupille nach und ermöglicht einen einfachen Zugang zur Vermessung der bereits fertigen Headset-Displays.

AR/VR-Module ausmessen

Neben einer Farbmesskamera kommt die Top 300 zum Einsatz. Sie ist in Kombination mit einem Spektralradiometer der CAS-Serie als Produktions-Testsystem konzipiert. Diese Einkoppeloptik bietet ein optisches System, das dem menschlichen Auge nachempfunden ist, sowie eine integrierte Sucherkamera. Sie ist speziell für einfache optische Tests von Farbe und Leuchtdichte von AR/VR-Modulen konzipiert und eine kostengünstige Alternative zu Farbmesskameras für Tests auf Modulebene. (heh)

Artikelfiles und Artikellinks

Link: Spezifikationen der LumiTop 5300 AR/VR. Instrument Systems. PDF.
