Zum Schutz elektronischer Baugruppen werden montagefreundliche, sichere und praktisch gestaltete Gehäuse benötigt. Anwender fordern aber auch benutzerspezifische Bearbeitungsmöglichkeiten.

Anbieter zum Thema

MES Electronic Connect GmbH & Co. KG

Precoplat Präzisions-Leiterplatten-Technik GmbH

IBR Leiterplatten GmbH & Co. KG

Das vielfältige Einsatzspektrum der Gehäuse für elektronische Module, Baugruppen und Funktionseinheiten setzt einige wichtige Eigenschaften voraus. Das sind vor allem der Schutz vor negativen Einflüssen wie Feuchtigkeit, Schmutz, Staub oder elektromagnetischen Strahlung, aber auch weitere funktionelle Eigenschaften wie einfache Montage der Elektronikkomponenten, anpassbare und robuste Konstruktion, Langlebigkeit, sowie ein modernes und anmutiges Design.

Neben diesen Faktoren spielt auch die Wirtschaftlichkeit der eingesetzten Gehäuse eine wichtige Rolle. Denn nur bei einem marktgerechten Preis finden die modern designten, funktionellen und effizienten Gehäuse ihren Weg in den industriellen Einsatz.

Bewährtes Fertigungsverfahren und passender Werkstoff

Berücksichtigt man viele der oben genannten Merkmale, so bieten sich für den Gehäusebau einige Werkstoffe an. Neben den bereits seit langer Zeit etablierten Werkstoffen wie Kunststoff und Stahl findet Aluminium immer öfter Verwendung in der Gehäusekonstruktion. Vor allem durch Fertigungsverfahren wie das Strangpressen können viele der Gehäusebauteile und Komponenten in Form von Aluminiumprofilen in diversen, aufwendigen Geometrien und Konturen kostengünstig hergestellt werden. Darüber hinaus entfällt die Notwendigkeit einer zusätzlichen Nachbearbeitung der extrudierten Profile, durch die Einhaltung der engen Toleranzen beim Strangpressverfahren.

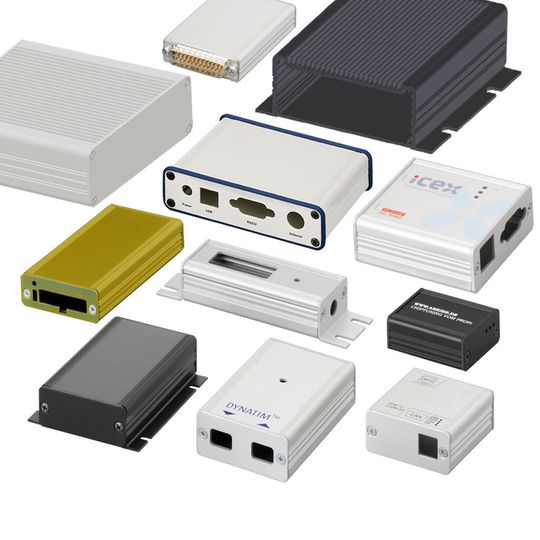

Die Konzeption der Gehäuseserie AKG besteht aus zwei dieser extrudierten Aluminium-Halbschalen-Profile, welche über ein spezielles Feder- und Nut-System zusammengefügt einen Tubus bilden und mittels stirnseitig verschraubter Deckelplatten montiert werden. Die vielzähligen Formen der Gehäuseprofile ermöglichen diverse Funktionalitäten wie die Wand- und Deckenmontage mit integrierten Laschen, Tragschienenbefestigung durch spezielle Halterungen, verbesserte Entwärmung der elektronischer Komponenten dank eingebauter Kühlrippen und nicht zuletzt ein elegantes äußeres Erscheinen, welches mit Kunststoff-Designelementen realisiert wird.

Die Integration von Leiterplatten oder Elektronikkomponenten in einem geschlossenen Gehäuse ist vor allem dann problematisch, wenn diese auf mehreren Seiten mit Steckverbindern, Displays oder Schaltern bestückt sind und durch Öffnungen in der Gehäusewand oder Deckelplatte nach außen geführt werden müssen. Für derartige Anwendungsfälle wurde die Gehäuseserie GD entwickelt, welche durch ein besonders montagefreundliches Design und diverse funktionelle Eigenschaften gekennzeichnet ist.

Einfache Montage dank einschiebbarem Deckblech

Die einseitig offenen, U-förmigen Gehäuseprofile verfügen über integrierte Führungsnuten zur Aufnahme von Elektronikkomponenten oder Leiterplatten sowie einschiebbarer Deckbleche, welche in ihrer Materialstärke und somit der Stabilität variiert werden können. Durch eine mechanische Bearbeitung der Deckbleche wird die Aufnahme von Bauteilen wie LCDs, Steckverbinder oder Schalter ermöglicht, die anschließend gemeinsam mit der Leiterplatte in das Gehäuseprofil eingeschoben werden.

Die Fixierung des Deckbleches erfolgt durch front- und rückseitige Abdeckungen mit innenliegenden Schattenfugen, welche nicht nur die Fertigungstoleranzen ausgleichen, sondern auch eine Durchbiegung des Deckbleches verhindern. Bei Anwendungen mit einer hohen Wärmeabgabe können zur Entwärmung der Elektronik die genannten Deckbleche durch einen frästechnisch angepassten Kühlkörper ausgetauscht werden.

Die Gehäuseserie GD ist standardmäßig in vier unterschiedlichen Breiten und sechs Längenvarianten, sowie in den Oberflächenausführungen schwarz- oder naturfarbig eloxiert erhältlich. Die spezielle Geometrie des Gehäuseprofils ermöglicht die Aufnahme von Folientastaturen oder Frontfolien. Neben den Standardausführungen können die Gehäuse auf Kundenwunsch mechanisch bearbeitet, oberflächenbehandelt und bedruckt werden.
