Eigenheiten bestimmen das Anwendungsgebiet

Dank ihrer hohen Lesegeschwindigkeiten eignen sich NOR-Flash-Komponenten in besonderem Maße zur Implementierung von XiP-Konzepten (Execute-In-Place): Der nicht flüchtige Speicher wird dabei innerhalb eines Systems als Ausführungsspeicher für den jeweiligen Programmcode bzw. als Boot-Speicher eingesetzt.

Die hohen Schreibgeschwindigkeiten und Speicherdichten von NAND-Architekturen bieten vor allem besonders gute Voraussetzungen für einen Einsatz als Massenspeicher; ihr Einsatzspektrum wurde in den zurückliegenden Jahren jedoch ständig erweitert und so dienen diese Bausteine heute auch zur Speicherung von Programmcode: Ein NAND-Chip gewährleistet damit eine sichere Verfügbarkeit von Code (Betriebssystemcode, Softwareanwendungen), der normalerweise in einen Ausführungsspeicher (typischerweise ein RAM) geladen wird, und zwar in vielen Fällen innerhalb einer Multichiplösung.

Die Unterschiede von SLC und MLC

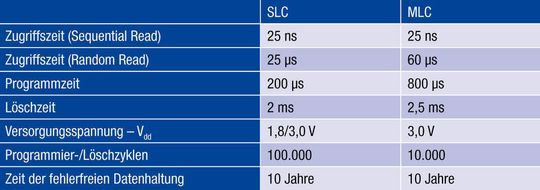

Die große Mehrzahl der heute eingesetzten Managed-Memory-Lösungen basiert auf einer Nutzung der NAND-Flash-Technologie, die als SLC- bzw. MLC-Architektur implementiert sein kann. Tabelle 2 enthält einen Überblick über die Hauptunterschiede zwischen beiden Verfahren, ausgehend von einer identischen Zellenlithografie.

Diese grundlegenden Unterschiede verdeutlichen, dass sich SLC-Architekturen aufgrund ihrer kürzeren Lese-Zugriffszeiten sowie der höheren Anzahl von Löschzyklen (Endurance) eher zur Speicherung bzw. zum Laden von Code eignen, während MLC-NAND-Chips oftmals Lösung erster Wahl für alle Anwendungen mit hohen Anforderungen an die bereitzustellende Speicherdichte sind (siehe Tabelle 2).
