3-Phasen-Netzteile Die Effizienz von Netzteilen steigern sowie die Geräte- und Systemkosten reduzieren

Bei der Entwicklung von 3-Phasen-Netzteilen hat die Kostenreduzierung eine hohe Priorität. Das betrifft sowohl die Kosten für das Gerät selbst als auch die Systemkosten für den Anwender. Zudem ist ein möglichst hoher Wirkungsgrad erwünscht. Wir zeigen am Beispiel der CT-Serie von Puls, wie sich diese Forderungen unter einen Hut bringen lassen.

Anbieter zum Thema

ET System electronic GmbH

MTM Power Messtechnik Mellenbach GmbH

Shanghai Yongming Electronic Co., Ltd.

PULS GMBH

Jeder Entwickler kennt wohl diese Aufgabenstellung: mehr Leistung zu niedrigeren Kosten. Bei der Entwicklung der CT-Serie mit 120 und 240 W sollten jedoch neben den Gerätekosten zusätzlich auch die Systemkosten gesenkt werden. Bei 3-Phasen-Netzteilen tragen dazu u.a. in den notwendigen Leitungsschutzschalter bei, die man den Netzteilen auf der Eingangsseite vorschalten muss.

Verzicht auf zusätzlichen Schutzschalter

Wenn es gelänge, auf den speziellen Schutzschalter für das Netzteil verzichten zu können und den schon für andere Verbraucher vorhandenen mit zu nutzen, dann ergäbe das eine elegante Einsparmöglichkeit. Und neben den eingesparten Materialkosten, dem reduzierten Verdrahtungs-, Montage- und Logistikaufwand wird auch noch erheblich an Platz gespart.

In jede Phase mit eigener Sicherung

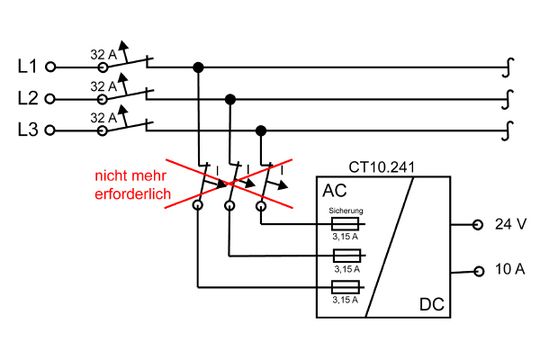

In Industriehallen ist zum Anschluss von Maschinen und Anlagen die 3-phasige 32-A-CEE-Steckdose weit verbreitet. Die Netzteile der CT-Serie wurden deshalb für diesen Wert ausgelegt und sie benötigen im Gegensatz zu vielen anderen Netzteilen keine eigene Absicherung mit 16 A. Um das zu erreichen wurde für jede der drei Phasen eine große Sicherung mit 6,3 mm x 32 mm und passender UL-Zulassung ins Netzteil eingebaut.

Der Platzbedarf reduziert sich um mehr als die Hälfte

Neben der Kostenersparnis gewinnt der Anwender spürbar Platz. Die bisherige Lösung aus z.B. einem Netzteil der SilverLine mit einer Breite von 89 mm und dem 3-poligen Leitungsschutzschalter mit 52,5 mm braucht insgesamt 141,5 mm auf der DIN-Tragschiene. Das neue CT10 aus der DIMENSION-Familie dagegen ist trotz der platzraubenden Zusatzforderungen nur noch 62 mm breit und es kann — vorausgesetzt die Zuleitungen sind für eine Absicherung mit 32 A dimensioniert — der eigene Schutzschalter für das Netzteil entfallen. So reduziert sich der gesamte Platzbedarf um mehr als die Hälfte von 141,5 mm auf 62 mm.
