Design und Test von DDR5-Speicher

Dipl.-Ing. (FH) Hendrik Härter

Anbieter zum Thema

Keysight Technologies Deutschland GmbH
Heitec AG
Eurocircuits GmbH
Apacer Technology B.V.

DDR5 bietet im Vergleich zu DDR4 eine doppelt so hohe Datenrate. Für Entwickler von Hardware wird es damit schwieriger, die Leiterplatten für die DDR5-DRAM-Module zu optimieren.

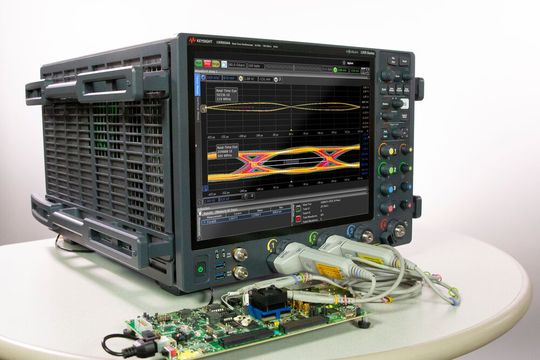

Teil der Testumgebung für DDR5-Speicher ist das Oszilloskop aus der UXR-Serie von Keysight.(Bild: Keysight)
Teil der Testumgebung für DDR5-Speicher ist das Oszilloskop aus der UXR-Serie von Keysight.
(Bild: Keysight)

DDR5 oder Double Data Rate 5 bietet die doppelte Bandbreite und die doppelte Dichte von DDR4. Gleichzeitig wurde die Effizienz der Kanäle verbessert. Die Datentransferrate soll von 3,2 GBit/s auf 6,4 GBit/s verdoppelt werden, die Kapazität soll auf bis zu 32 GBit ansteigen. Keysight bietet mit dem PathWave ADS Memory Designer eine sogenannte Design- und Test-Workflow-Lösung, mit der sich die Produktentwicklungszeit für DDR5-DRAM-Systeme senken lassen soll.

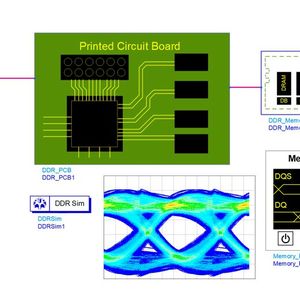

Der Betrieb mit der doppelten Datenrate im Vergleich zu DDR4 führt dazu, dass während der Entwicklung und somit für Hardware-Entwickler es schwierig wird, die Leiterplatte (PCB) zu optimieren, um die Auswirkungen von Jitter, Reflexionen und Übersprechen zu senken. Mit DFE (Decision Feedback Equalization), einem neuen Zusatz für DDR5-DRAM, lassen sich stark verzerrte Signale wiederherstellen. Das beeinträchtigt die traditionellen Mess- und Simulationsansätze früherer DDR-Generationen.

Bildergalerie

Testzeiten bei DDR5 senken

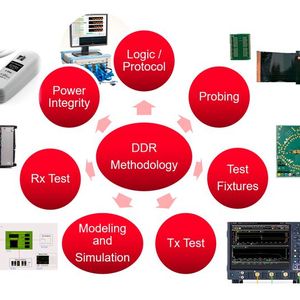

Die von Keysight angebotene Design- und Test-Workflow-Umgebung bietet:

  • Verfahren für den Sendertest messen das Signal-Augendiagramm nach der Entzerrung.
  • Loopback-Empfängertests mit Bitfehlerrate (BER), um die Geräte- und Systemzuverlässigkeit zu testen.
  • Logikanalyse zur Fehlersuche bei komplexen DDR5-Traffic-Transaktionen, um die Quelle der Systeminstabilität zu identifizieren.

Abgerundet wird die Testumgebung für DDR5 durch PathWave ADS Memory Designer für DDR5. Hierbei handelt es sich um eine Simulationsumgebung mit den folgenden Hauptmerkmalen:

  • Leistung vorhersagen, Designs optimieren und virtuelle Sender-Compliance-Tests, bevor der erste Hardware-Prototyp realisiert wird.
  • Weniger Einrichtungszeit der Simulation von Stunden auf Minuten dank neuer Funktionen wie DDR-Komponenten, intelligente Drähte und eine intelligente Speichersonde.
  • Erhöhte Simulationsgenauigkeit für DDR5 dank Darstellung der Empfängerentzerrung mit den Modellen des IBIS-AMI (Algorithmic Modeling Interface), die speziell für die Anforderungen von DDR entwickelt wurden.

Die Testumgebung im Detail

Die Design- und Test-Workflow-Lösung für den DDR5-Test besteht unter anderem aus den Oszilloskop der Infiniium-Serie UXR und der Compliance-Software N6475A für den notwendigen Sendertest. Weiterhin eine Empfängertestlösung für Loopback-Bitfehlerratentests mit M8020A und M80885RCA sowie Tastköpfe und Interposer, Empfänger-Testvorrichtungen sowie Logikanalyse und Stromschinen-Tastköpfe.

(ID:46386372)
