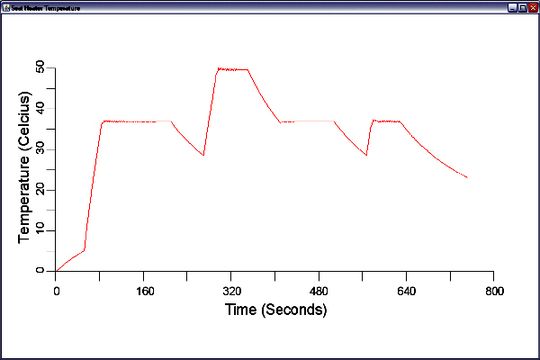

Bild 6: Im VSI simulierter Temperaturverlauf der Sitzheizungsregelung (Archiv: Vogel Business Media)

Bild 6 zeigt den in VSI simulierten Temperaturverlauf einer Sitzheizungsregelung. Dieser ergibt sich in der Simulation aus der Wechselwirkung zwischen dem Regelalgorithmus, der AUTOSAR Applikations-Software und dem (physikalischen) Strecken-Modell der Sitzheizung.

Wichtige interne und externe Größen können somit einfach und schnell aus der Simulation gewonnen werden.

In Zukunft werden auch Schnittstellen zu unterschiedlichen Basissoftwaremodulen zur Verfügung stehen, um deren Verhalten ebenfalls in die Simulation mit einbeziehen zu können.

„Learning by doing“ vertieft die Kenntnisse

Obwohl AUTOSAR nach wie vor ein sehr junger Standard ist, wird das Thema aufgrund seiner Komplexität in Insiderkreisen bereits als „Monster“ tituliert. Die Meinungen bezüglich der Ursache hierfür gehen auseinander. Die Komplexität jedoch bleibt.

Dies erschwert selbst dem erfahrenen Softwareentwickler den Einstieg in das Thema AUTOSAR. Verglichen mit den „traditionellen“ Methoden sind die durch den Standard definierten Terminologien und die damit verbundenen Prozesse sehr verschieden und sehr umfangreich.

An dieser Stelle bietet die AUTOSAR-Simulation jedoch einen bedeutenden und zusätzlichen Nutzen für den Anwender – speziell für den AUTOSAR-Einsteiger.

Sie erlaubt ein „schnelles“ Erstellen und Ausprobieren verschiedener Szenarien, unabhängig von jeglicher Hardware. AUTOSAR-spezifische Mechanismen können auf einfache Weise untersucht und getestet werden, und der Anwender bekommt in diesem Prozess ein unmittelbares Feedback. Es entsteht eine Learning-by-Doing- Situation, in der der Anwender die Möglichkeit bekommt, zu lernen und seine Kenntnisse zu vertiefen. „Virtuell“ wird somit einfach und schnell.

*Michael Seibt ist Produktmanager für AUTOSAR- und Architektur-Tools, Bill Chown Produktmanager für Model Driven Engineering, beide bei Mentor Graphics.
