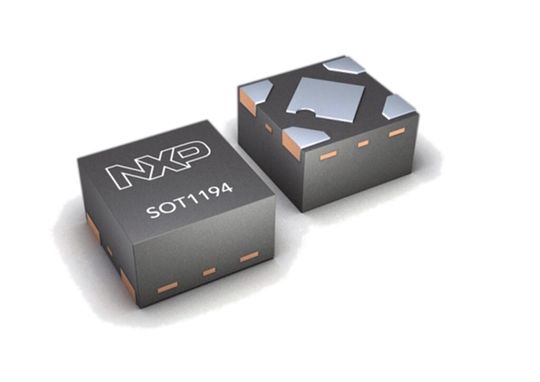

Kompakte Ultra-LDO-Regler mit geringer Dropout-Spannung

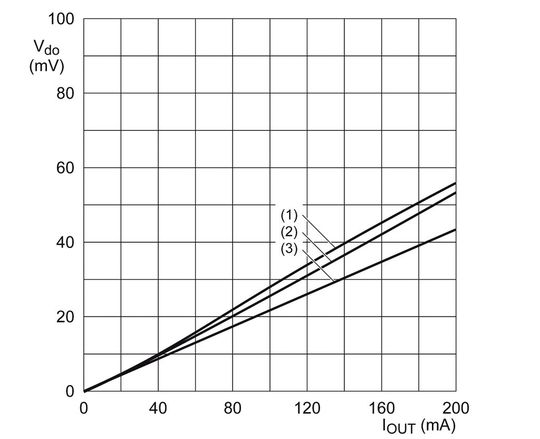

Bei der Serie LD6806 handelt es sich um eine Familie kompakter LDO-Regler, deren Merkmal eine extrem geringe Dropout-Spannung von nur 60 mV (typ.) bei 200 mA Nennstrom ist. Die Bausteine eignen sich für eine Eingangsspannung von 2,3 bis 5,5 V, und liefern fixe Ausgangsspannungen im Bereich zwischen 1,2 und 3,6 V. Die Produkte sind in unterschiedlichen oberflächenmontierten Gehäusen verfügbar, darunter ein mit 0,76 mm x 0,76 mm extrem kleines Chip-Scale Package mit einem Anschlussraster von 0,4 mm sowie auch Leadless Plastic Packages vom Typ SOT886 oder SOT753 (SOT23-5). Die Dropout-Eigenschaften des LD6806 über den industriellen Temperaturbereich von –40 bis 85 °C sind in Bild 3 dargestellt.

Dank ihrer geringen Dropout-Spannung eignen sich die Produkte der Reihe LD6806 ideal für batteriebetriebene Anwendungen, deren Eingangsspannung nur wenig über der benötigten Ausgangsspannung liegt. Mit ihren extrem kleinen Abmessungen ist die Serie LD6806 außerdem für Anwendungen prädestiniert, die, wie etwa Smartphones, nach miniaturisierten Bauelementen verlangen.

Bedrahtete LDO-Regler im Standardgehäuse SOT753

Neben den führenden oberflächenmontierten Gehäusen für Consumer-Anwendungen ist die LDO-Reglerfamilie LD6815 auch im Standardgehäuse des Typs SOT753 (SOT23-5) mit Maßen von 2,9 mm x 1,5 mm x 1,0 mm lieferbar. Dieses bedrahtete Gehäuse ermöglicht eine optimale Wärmeabfuhr und bietet perfekte Voraussetzungen für eine breite Palette von Anwendungen auf dem Consumer-, Computer- und Industrie-Markt. Viele dieser Anwendungen erfordern eine Regelung von Schaltungsteilen, die per Netzadapter gespeist werden. Was die elektrischen Eigenschaften der Reihe LD6815 betrifft, sind der PSRR-Wert von 75 dB und die Dropout-Spannung von 250 mV bei einem Nennstrom von 150 mA zu erwähnen, die einen herausragend stabilen Betrieb ermöglichen.

Abwärts-DC/DC-Wandler im Wafer-Level Chip Scale Package

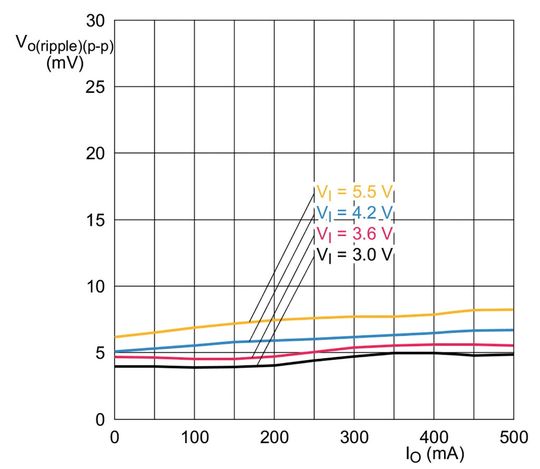

Die beengten Platzverhältnisse sind ein immer wichtiger werdendes Merkmal portabler und mobiler Produkte mit hoher Packungsdichte. Die Familie DC6M wird in einem äußerst kleinen Wafer-Level Chip Scale Package angeboten, das gerade einmal 0,8 mm x 1,2 mm misst. Dank der hohen Schaltfrequenz von bis zu 6 MHz wird außerdem nur eine sehr kleine Ausgangs-Drossel von 470 nH benötigt. Diese DC/DC-Wandler beanspruchen deshalb auf der Leiterplatte nur sehr wenig Platz, zumal außer den Kondensatoren am Ein- und Ausgang sowie der Induktivität am Ausgang keine weiteren externen Bauelemente erforderlich sind.

Die Spannungsreferenzen TL431 Abgerundet wird das Power Management-Portfolio von NXP durch Spannungsreferenzen der Serie TL431 mit einer Referenzspannung von 2,495 V, die sich ideal für die Verwendung in isolierten Schaltnetzteilen eignen. Die Familie ist in einem 2,9 mm x 1,3 mm x 1 mm großen SOT23-Gehäuse verfügbar und besitzt außerdem die für den Einsatz in Automotive-Anwendungen erforderliche Qualifikation gemäß AEC-Q100, dem entscheidenden Zuverlässigkeitstest der Automobilindustrie.

Welche Schaltungen sich mit den beschriebenen Bauelementen konkret realisieren lassen, lesen Sie im Folgenden.
