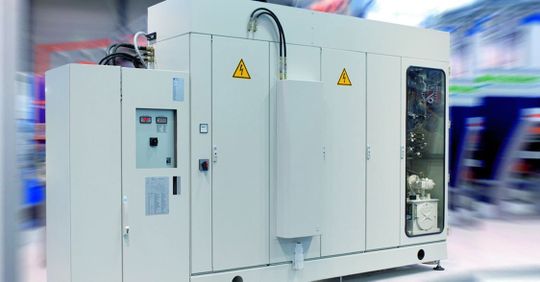

Entfeuchtung der Schaltschrankluft und Kondensatmanagement

Beim Einsatz von Kühlgeräten tritt als unvermeidlicher Nebeneffekt eine Entfeuchtung der Schaltschrank-Innenluft auf, da beim Abkühlen ein Teil der in der Luft enthaltenen Feuchtigkeit am Verdampfer kondensiert. Die Menge des anfallenden Kondensats hängt von der relativen Luftfeuchte, der Lufttemperatur im Schaltschrank und am Verdampfer sowie der im Schaltschrank vorhandenen Luftmenge ab.

Die herkömmliche Art der Kondensatabführung ist die Ableitung per Schlauchleitung: Durch eine in die Verdampferwanne integrierte Ablaufrinne wird das Wasser aus dem Kühlgerät herausgeführt. Dazu ist ein Schlauch an der Ablaufrinne anzuschließen und knickfrei mit einem ausreichenden Gefälle zu verlegen. Bei Dachaufbaugeräten wird der Kondensatablauf mittels Winkelstücken realisiert.

In die Leitung sind Rückfluss-Verhinderer einzusetzen, die einen Zufluss von Außenluft in den Schaltschrank unterbinden. Der Rückfluss-Verhinderer ist regelmäßig auf Verunreinigen zu überprüfen, die seine ordnungsgemäße Funktion beeinträchtigen. Bei einer eventuell erforderlichen Verlängerung der Schlauchleitung darf deren Querschnitt nicht reduziert werden.

Automatische, elektrische Kondensatverdampfung

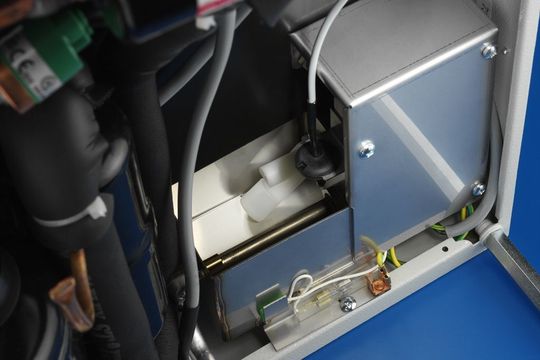

Hochwertige Kühllösungen sind in der Regel mit einer automatischen, elektrischen Kondensatverdampfung ausgestattet. Diese befindet sich im Inneren des Kühlgerätes und besteht aus einer Kondensat-Auffangwanne, einem elektrischen Heizelement und einem Niveauschalter. Das anfallende Kondensat wird bei Erreichen eines bestimmten Pegels automatisch verdampft und an die Umgebungsluft abgeführt. Besonders fortschrittliche Lösungen führen das Kondensat, ohne den Weg über eine Auffangwanne, direkt einem Heizelement (PTC) zu.

Automatische Kondensatverdampfer ermöglichen die Entsorgung von mehreren Litern Wasser am Tag, was bei einem korrekt abgedichteten Schrank und unter normalen Betriebsbedingungen vollständig ausreicht. Zur Sicherstellung einer Kondensatabführung im Störungsfall oder bei erhöhtem Wasseranfall ist ein Sicherheitsüberlauf vorhanden.

Ein Kühlbetrieb bei geöffneten Schaltschranktüren führt zum kontinuierlichen Eintrag von Luft mit relativ hoher Luftfeuchte und somit unweigerlich zur Bildung von Kondensat in erheblichen Mengen. Um dies zu vermeiden, bietet sich der Einsatz eines Türendpositions-Schalters an, der beim Öffnen einer Schaltschranktüre eine automatische Kühlgeräteabschaltung bewirkt. Bei angereihten Schaltschränken ohne Zwischenwände ist für jede Tür ein solcher Schalter vorzusehen. Beim Öffnen einer beliebigen Türe werden damit alle Kühlgeräte der Zeile abgeschaltet.
