Vishay Intertechnology hat eine neue Serie einschaltstrombegrenzender PTC-Thermistoren vorgestellt.

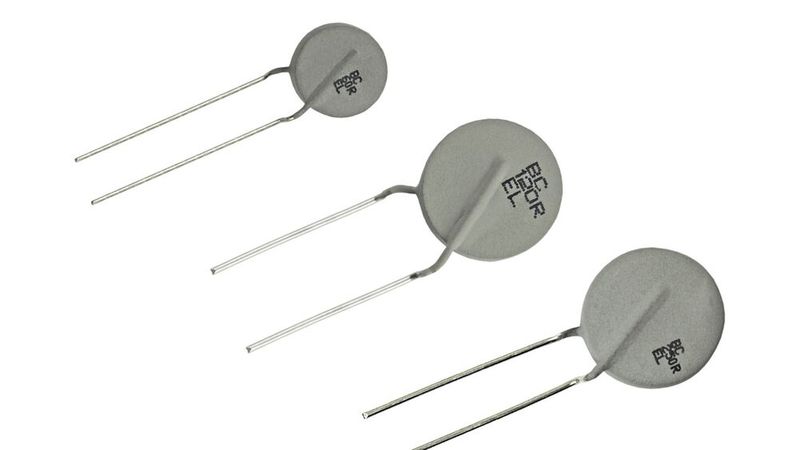

Die PTC-Thermistoren der Serie PTCEL kombinieren einen breiten Bereich von Widerstandswerten bei 25 °C mit hohen Spannungs- und Energieaufnahmekapazitäten.(Bild: Vishay Intertechnology) — Die PTC-Thermistoren der Serie PTCEL kombinieren einen breiten Bereich von Widerstandswerten bei 25 °C mit hohen Spannungs- und Energieaufnahmekapazitäten.
(Bild: Vishay Intertechnology)

Die für die Leistungsverbesserung in aktiven Lade- und Entladeschaltungen für Automobil- und Industrieanwendungen entwickelten Bauelemente der Serie PTCEL kombinieren einen breiten Bereich von Widerstandswerten bei 25 °C (R₂₅) mit hohen Spannungs- und Energieaufnahmekapazitäten.

Mit R₂₅-Werten von 60 Ω bis 1 kΩ ermöglichen die heute vorgestellten Bauelemente hohe Maximalspannungen von 1.000 V_DC bei 500 Ω und 1.200 V_DC bei 1 kΩ sowie eine maximale Energieaufnahme von 240 J – viermal höher als die Bauelemente von Mitbewerbern. Durch Parallelschaltung mehrerer Thermistoren können Energieaufnahmewerte von über 1000 J erreicht werden. Mit der Möglichkeit zum Hochtemperaturbetrieb bis 105 °C bietet die PTCEL-Serie eine Wärmekapazität bis 2,3 J/K für alle Widerstandswerte.

Die Thermistoren sind AEC-Q200-qualifiziert und selbstschützend – ohne das Risiko einer Überhitzung – und bieten Überlastschutz in AC/DC- und DC/DC-Wandlern, Lastabwurf-, DC-Link-, Batteriemanagement- und Notentladeschaltungen, On-Board-Ladegeräten, Heimspeichersystemen, Motorantrieben und Schweißgeräten. Für diese Anwendungen halten die Geräte mehr als 100.000 Einschaltzyklen stand und sind zudem äußerst widerstandsfähig gegenüber nicht schaltenden Leistungsspitzen von bis zu 25 kW.

Die PTCEL-Serie ist in zwei Größen erhältlich: der kleinere PTCEL13R und der größere PTCEL17 für Anwendungen mit niedriger bzw. hoher Energie. Alle Bauelemente sind in Tape-on-Reel-Verpackung erhältlich und haben einen Anschlussdrahtabstand von 5 mm. Darüber hinaus ist der PTCEL17R mit Anschlussabständen von 7,5 mm und 10 mm erhältlich, um den höheren Spannungen gerecht zu werden, und kann zur Senkung der Bestückungskosten auch mit Bestückungsautomaten verarbeitet werden.

Die Bariumtitanat-Thermistoren bestehen aus einem Keramikpellet, das zwischen zwei verzinnte CCS-Drähte gelötet und mit einem UL 94 V-0-konformen Hochtemperatursilikonlack beschichtet ist. Die RoHS-konformen Bauelemente sind nach C-UL-US unter der Datei E148885 für den Gleich- und Wechselstromeinsatz zertifiziert und bieten ein erhöhtes und kontrolliertes Sicherheitsniveau. SPICE- und 3D-Modelle für den PTCEL13R und den PTCEL17R sind ebenfalls erhältlich.
