Der EMS-Anbieter Appel-Elektronik GmbH in Heuchelheim hat den weltweit kleinsten Lokdekoder Silver mini+ entwickelt und produziert. Die Baugruppe misst gerade mal 11,5 mm x 7,5 mm

Anbieter zum Thema

Heitec AG
Beta LAYOUT GmbH
Eurocircuits GmbH
Appel Elektronik GmbH

Der EMS-Anbieter Appel-Elektronik GmbH in Heuchelheim hat den weltweit kleinsten Lokdekoder Silver mini+ entwickelt und produziert. Die Baugruppe misst gerade mal 11,5 mm x 7,5 mm und ist beidseitig mit 55 Bauteilen bestückt. Das entspricht einer Bauteildichte von 69 Bauteilen pro Quadratzentimeter.

Der Lokdekoder wird zur digitalen Steuerung von Modelleisenbahnen eingesetzt und hat u.a. eine hochfrequente H-Brücke mit Back-EMF für die Motorregelung bis 0,5 A im Dauerbetrieb und zwei 100 mA Low-Side Treiber. Der Schaltungsträger ist eine 4-lagige HDI-Leiterplatte mit Leiterbahnen mit 0,1 mm Abstand und 0,12 mm Breite sowie Blind und Burried Vias mit 0,125-mm-Bohrung.

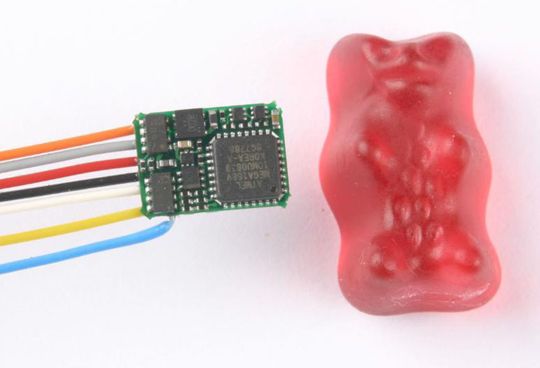

Der weltweit kleinste Lokdekoder Silver mini+ zur digitalen Steuerung von Modelleisenbahnen im Größenbvergleich mit einem Gummibärchen: Die Baugruppe misst nur 11,5 mm x 7,5 mm und ist beidseitig mit 55 Bauteilen bestückt. Schaltungsträger ist eine 4-lagige HDI-Leiterplatte mit Leiterbahnen mit 0,1 mm Abstand und 0,12 mm Breite sowie Blind und Burried Vias mit 0,125-mm-Bohrdurchmesser. (Archiv: Vogel Business Media)

Die Firma Appel-Elektronik hat sich auf die Entwicklung und Fertigung von besonders kompakten Baugruppen spezialisiert und bestückt seit dem Jahr 2005 SMD-Bauteile in der 0201 Bauform. Zudem wurde der Fertigungsprozess für die nächst kleine Bauform 01005 freigegeben.
