Einstiegs-Oszilloskope WaveAce-Oszilloskop-Serie von 40 bis maximal 300 MHz

LeCroy kündigt die ersten 4-Kanal WaveAce Modelle mit Bandbreiten von 60 bis 300 MHz und ein 2-Kanal-Modell mit 40 MHz als günstiges Einstiegsmodell an. Die 4-Kanal-Modelle verfügen über 2 GS/s Abtastrate und 10 kpts Speicher pro Kanal, der durch Kaskadierung auf 20 kpts erweitert werden kann. Das Modell mit 40 MHz ist mit einem Speicher von 4 kpts pro Kanal und 500 MS/s ausgestattet.

Anbieter zum Thema

dataTec AG

TRACO ELECTRONIC GMBH

E.E.P.D. Electronic Equipment Produktion & Distribution GmbH

Teledyne GmbH

Alle WaveAce Modelle überzeugen durch große Farbdisplays, für diese Klasse sehr umfangreiche Mess- und Analysefunktionen sowie erweiterte Trigger, um die Fehlersuche zu optimieren und die Fehlerbehebung zu beschleunigen. Mit seinen serienmäßigen USB- und LAN-Anschlüssen können die WaveAce-Oszilloskope mit USB-Speichermedien, PCs und Druckern verbunden werden.

Umfangreiche Ausstattung für erfolgreiche Fehlersuche

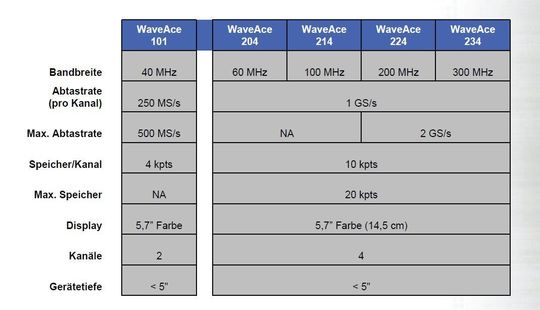

Die 4-Kanal-Modelle der WaveAce-Serie sind mit Bandbreiten von 60, 100, 200 und 300 MHz verfügbar. Mit einer maximalen Abtastrate von 2 GS/s und bis zu 20 kpts Speicher ist der WaveAce führend in der Klasse der tragbaren Oszilloskope. Mit dem Speicher sollen Messergebnisse erfasst bei voller Abtastrate erfasst werden, die bis zu 3-mal länger sind als bei anderen Geräten.

Um das Signalverständnis und die -analyse zu optimieren, ist der WaveAce mit 32 serienmäßigen Messparametern ausgestattet inklusive erweiterten Timing Parametern für Messungen zwischen Kanälen.

Weitere Funktionen wie FFT über 1000 Punkte, Pass/Fail-Test, benutzerdefinierte digitale Filter sowie ein Waveform Sequence Recorder vereinfachen und verkürzen die Fehlersuche.

Gewinnspiel

Gewinnen Sie ein WaveAce 204 Oszilloskop - einfach Link anklicken und zur Teilnahme registrieren. Teilnahmeschluss ist der 30. Juni 2010. Zum WaveAce 204 Gewinnspiel

Fernsteuerung über USB- und LAN-Schnittstellen

Für die Modelle mit vier Kanälen wurde ein neuer Befehlsatz für die Fernsteuerung entwickelt, um die Oszilloskope noch vielseitiger einsetzen zu können. Via PC und USB oder LAN/RS-232-Schnittstelle kann der Messtechniker auf alle WaveAce-Steuerungen, Funktionen und Messungen zugreifen. Oszilloskopsignale können so direkt auf dem PC betrachtet und das Oszilloskop virtuell bedient werden.

Auch die Dokumentation, die Speicherung von Bildschirmausdrucken, Signalformen und Einstellungen ist vereinfacht worden. Der interne Speicher fasst bis zu 20 Signalformen und Einstellungen. Größere Datenmengen lassen sich via USB übertragen. Der USB-Anschlusss auf der Rückseite dient dem Anschluss von Druckern oder an einen PC, über den das Oszilloskop mit der serienmässigen EasyScope Software gesteuert werden kann. EasyScope ermöglicht die Fernsteuerung über eine virtuelle Bedienoberfläche und bietet darüberhinaus einfache Methoden zur Speicherung von Signalen und Bildschirmausdrucken direkt auf einem PC.

Bedienung über beleuchtete Funktionsknöpfen

Die grafische Bedienoberfläche ist in elf Sprachen möglich. Alle wichtigen Steuerungen und Menüs können mit der entsprechenden Taste angewählt werden, die außerdem hinterleuchtet sind. Positions- und Offset-Steuerungen sind per Knopfdruck rücksetzbar. Durch Druck des V/Div-Knopfes kann zwischen fester und variabler Verstärkung gewechselt werden, das gleiche gilt für T/div, um zwischen unterschiedlichen Zoom-Modi zu wechseln.
