3-D-Qualitätskontrolle Vermessung komplexer Bauteile per Bildverarbeitung am Beispiel Ball-Grid-Array

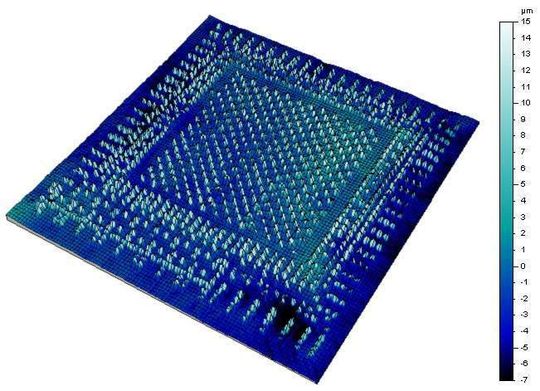

Wie kontrolliert man 4000 elektrische Kontakte auf wenigen cm2 Fläche auf ihre präzise Ausrichtung in exakt einer Ebene? Und wie kann man dabei die Prüfzeit so kurz halten, dass den Forderungen einer effizienten Fertigung entsprochen wird? Weißlicht-Interferometrie und 3-D-Bildverarbeitung heißt die Lösung. Was genau das ist, schildert das vorliegende Beispiel Ball-Grid-Kontrolle.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

ET System electronic GmbH

ISH Ingenieursozietät GmbH

Mikrotron GmbH

3D-SHAPE GmbH

Schnelle dreidimensionale Bildverarbeitungstechnik ist in der Qualitätskontrolle komplizierter Bauteile unverzichtbar geworden, weil sie den taktilen Messsystemen in Geschwindigkeit, Flexibilität, Präzision und Analysemöglichkeiten in zunehmender Weise überlegen sind. Es lassen sich schwierige vielschichtige Zusammenhänge und viele Objektparameter mittels Bildanalyse mit einem einzigen Blick erfassen.

Die 100%-Kontrolle innerhalb der industriellen Fließbandfertigung mit kurzen Taktzeiten ist heute durch Hochpräzisionsmessung mit Messunsicherheit weniger nm möglich. Eingesetzt werden entsprechende Systeme in Anwendungen der Elektronik-, Flugzeug- und Automobilindustrie bis hin zum Formenbau von Mikroteilen höchster Präzision. Die besonderen Leistungsmerkmale der Bildverarbeitungskamera (in diesem Beitrag die EoSens-Kamera von Mikrotron) sorgen für zuverlässige Werte in diesem Umfeld der Hochpräzisionsmesstechnik.

Weißlicht-Interferometrie analysiert kleine Strukturen

Die seit langem bekannten Messverfahren der Interferometrie mit Hilfe unterschiedlicher Methoden gewinnen in der Industrie zunehmend an Bedeutung. Was ist Interferometrie? Es ist eine Messmethode, die mit Hilfe eines Interferometers durch den physikalischen Effekt der Interferenz (optische Überlagerung) wichtige Informationen über das zu untersuchende Objekt liefert.

Die rasanten Weiterentwicklungen in der Prozessortechnik mit höchster Rechenleistung, schneller hochauflösender Kameratechnik, Präzisionsoptiken und effektiv arbeitende Bildverarbeitungssoftware erschließen viele neue Möglichkeiten und Anwendungen. Eines der vielversprechenden Verfahren ist die Weißlicht-Interferometrie. Damit lässt sich die Topographie sowohl von rauen als auch glatten Objekten in höchster Präzision vermessen.
