PCIe Gen 3 und Gen 4 Tektronix mit komplett neuen Ansatz für PCI-Express-Validierungstests

Von Dipl.-Ing. (FH) Hendrik Härter

Anbieter zum Thema

Tektronix GmbH
IBR Leiterplatten GmbH & Co. KG
congatec GmbH
RECOM Power GmbH

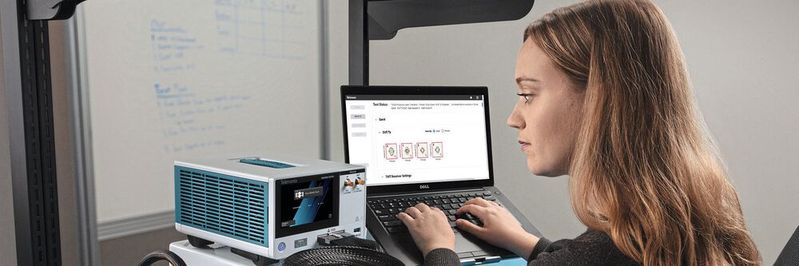

TMT4-Margin-Tester: Ist ein spezialisiertes Testwerkzeug, um Motherboards, Add-in-Karten und Systemdesigns mit PCIe Gen 3 und Gen 4 zu entwickeln und zu validieren.(Bild: Tektronix)
TMT4-Margin-Tester: Ist ein spezialisiertes Testwerkzeug, um Motherboards, Add-in-Karten und Systemdesigns mit PCIe Gen 3 und Gen 4 zu entwickeln und zu validieren.
(Bild: Tektronix)

Eine komplett neue Produktkategorie hat Tektronix vorgestellt. Mit dem TMT4-Margin-Tester soll der Test von PCI-Express verbessert werden. Das Plug-and-play-System und die Benutzeroberfläche liefern in wenigen Minuten Ergebnisse, für die bisher Stunden oder Tage erforderlich waren.

Der TMT4-Margin-Tester ist ein spezialisiertes Testwerkzeug, um Motherboards, Add-in-Karten und Systemdesigns mit PCIe Gen 3 und Gen 4 zu entwickeln und zu validieren. Für den Test von PCI Express sind bisher komplexe Testsysteme und Ingenieure mit umfangreichem Fachwissen und Kenntnissen erforderlich.

Zustand von Transmitter- und Receiver-Links bewerten

Mit dem Tester sind Entwickler aller Erfahrungsstufen in der Lage, den Zustand von Transmitter- (Tx-) und Receiver- (Rx-)Links schneller als je zuvor zu bewerten. Damit sollen sich laut Tektronix Zeiten für die Markteinführung und die Betriebskosten senken. Die Plattform unterstützt die meisten gängigen PCIe-Formfaktoren mit Testmöglichkeiten von bis zu 16 Lanes über die PCIe-Presets 0-9. Dazu gehören CEM, M.2, U.2 und U.3. Dazu genügt ein einziger Standardstecker.

Dank Geschwindigkeit und Vielseitigkeit für PCIe-Tests ist der Tester eine Option für eine frühere und häufigere Bewertung des Zustands von Verbindungen auf Board- oder Systemebene während des Designs und der Validierung. Der TMT4-Tester ergänzt vollständige Validierungs- und Konformitätstestsysteme, die aus Oszilloskopen und BERTs bestehen.

Designprobleme früher aufdecken

Ergänzt wird der Testumfang, indem Probleme viel früher im Designprozess aufgedeckt werden, bevor eine eingehende Untersuchung mit herkömmlichen Geräten erfolgt. Der Tester ermöglicht es Ingenieuren aller Fachrichtungen, PCIe-Geräte über bis zu 160 Kombinationen von Lanes und Presets innerhalb von 20 Minuten bei Gen 4-Geschwindigkeiten zu testen.

Die Eigenschaften des TMT4-Margin-Tester im Überblick:

  • Der Quick-Scan-Modus bewertet den Zustand der Verbindungen für Gen 3- oder Gen 4-Geräte mit bis zu 16 Lanes innerhalb von Minuten, nicht Stunden oder Tagen.
  • Der benutzerdefinierte Scan-Modus bietet Einblicke in Gen 3- oder 4-Geräte mit bis zu 16 Lanes über PCIe-Presets 0-9 (bis zu 160 Kombinationen) in weniger als 20 Minuten zu scannen.
  • Einfach einzurichten und zu konfigurieren. Damit sind nicht immer erfahrene Ingenieure zur Bewertung des Zustands der Verbindungen in Designs notwendig.
  • Tx/Rx-Protokollfähigkeit, um den Zustand von PCIe Gen 3- und Gen 4-Kommunikationstechniken auf einem Modul zu bewerten.
  • Multi-Lane-Test verkürzt die Gesamttestzeit, indem die Anzahl der notwendigen Verbindungswechsel gesenkt werden.
  • Über Link-Trainingsparameter gibt Auskunft, mit welcher Ausgleichung die Verbindung hergestellt wurde.
  • Verschiedene Adapter für PCIe-Formfaktoren, um das Motherboard- und Add-in-Karten-DUTs anzuschließen. Einschließlich CEM, M.2, U.2 und U.3.

Unterstützt wurde Tektronix bei der Entwicklung des Testsystems von Intel. Es baut technisch auf die Stratix 10 FPGA mit PCIe von Intel auf.
