Spectrum Instrumentation bietet sieben Digitizer für GHz-Hochfrequenzsignale

GHz-Digitizer Abtastrate bis 10 GS/s und Steuerung über Ethernet

19.03.2025 Von Dipl.-Ing. (FH) Hendrik Härter 2 min Lesedauer

Anbieter zum Thema

Spectrum Instrumentation GmbH

EBV Elektronik GmbH & Co. KG

Heitec AG

Bicker Elektronik GmbH

Sieben Digitizer zur Erfassung und Analyse von GHz-Hochfrequenzsignalen bietet Spectrum Instrumentation mit der Netbox-Serie DN2.33x an. Die elektronischen Signale werden über einen A/D-Wandler mit Abtastraten zwischen 3,2 und 10 GS/s erfasst.

Die Netbox von Spectrum bietet eine Abtastrate von 10 GS/s und eine maximale Bandbreite von 4,7 GHz.(Bild: Spectrum) — Die Netbox von Spectrum bietet eine Abtastrate von 10 GS/s und eine maximale Bandbreite von 4,7 GHz.
(Bild: Spectrum)

Die präzise und schnelle Erfassung hochfrequenter Signale stellt Ingenieure und Entwickler in den unterschiedlichsten Anwendungsbereichen – von der Telekommunikation über die Messtechnik bis hin zu Forschung und Entwicklung – vor wachsenden technischen Herausforderungen. Mit der nun vorgestellten Digitizer-Netbox-Serie DN2.33x bietet der Hersteller Spectrum Instrumentation eine interessante und effiziente Lösung.

Was steckt in der Digitizer-Serie DN2.33x? Sie bietet Abtastraten von 1 GS/s und einer Bandbreite von 4,7 GHz, einer Ethernet-basierten einfachen Anbindung sowie einer kompakten und mobilen Bauweise. Diese Digitizer lassen sich direkt über einen GBit-Ethernet-Port an PCs, Laptops oder Firmennetzwerke anbinden. Das Gewicht gibt der Hersteller mit unter 7 kg an.

Abtastraten, Auflösung und Speicher

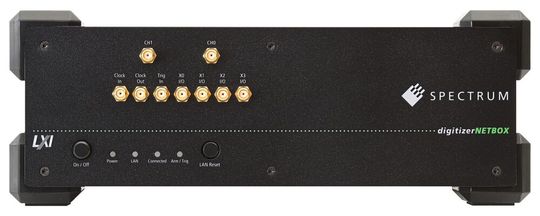

Die Digitizer-Serie DN2.33x bietet Abtastraten von 1 GS/s bei einer Bandbreite von 4,7 GHz, eine Ethernet-basierte Anbindung sowie eine kompakte und mobile Bauweise.(Bild: Spectrum) — Die Digitizer-Serie DN2.33x bietet Abtastraten von 1 GS/s bei einer Bandbreite von 4,7 GHz, eine Ethernet-basierte Anbindung sowie eine kompakte und mobile Bauweise.
(Bild: Spectrum)

Die Serie umfasst sieben Modelle, die aus Ein- oder Zweikanalvarianten mit maximalen Abtastraten von 3,2 und 5 sowie 10 GS/s besteht. Sie alle haben eine Auflösung von 12 Bit bei Bandbreiten von 1, 2, 3 und 4,7 GHz. Über 70 weitere Netbox-Modelle mit niedrigeren Geschwindigkeiten sind erhältlich. Beim Speicher gibt es standardmäßig 2 GSamples (4 GByte), der sich auf 8 GSamples (16 GByte) erweitern lässt. Die Eingangsbereiche sind von ±200 mV bis ±2,5 V programmierbar.

Zusätzlich sind spezielle Trigger- und Erfassungsmodi verfügbar, wie beispielsweise Transienten-Erfassung, Multiple-Recording und optionales Block-Averaging. Für komplexe Messaufgaben sind die Digitizer standardmäßig mit umfangreichem Speicher ausgestattet, was eine Erfassung von langen Signalverläufen problemlos ermöglicht. Optional verfügbar ist eine Erweiterung auf bis zu mehreren Gigabyte.

Individuell programmieren

Mit der Software SBench 6 Professional gibt es einen schnellen Einstieg. Alternativ erlauben SDKs für C++, Python, Matlab oder LabVIEW individuelle, kundenspezifische Programmierungen. Möchten Entwickler die Digitizer-Box in automatisierte Testumgebungen integrieren, so lässt sich das über LXI umsetzen. Weitere Flexibilität bieten diverse Frontplattenanschlüsse wie digitale Ein- und Ausgänge, Trigger- und Taktanschlüsse sowie optional erhältliche digitale Pulsgeneratoren, ideal für automatisierte Testumgebungen (ATE).

Abgerundet wird das Angebot durch eine fünfjährige Gewährleistung, lebenslange Firmware- und Softwareupdates sowie umfassenden technischen Support direkt von den Entwicklungsingenieuren von Spectrum Instrumentation. Die Digitizer Netbox der Serie DN2.33x positioniert sich als zuverlässige und technisch hochwertige Lösung für HF-Messaufgaben wie zur Analyse hochfrequenter Signale in der Elektronik- und Telekommunikationsbranche. (heh)

Der unterirdische JUNO-Hauptdetektor in 750 Metern Tiefe. Zu sehen sind das noch leere Wasserbecken und das kugelförmige Gerüst. Im Inneren dieser Konstruktion befindet sich die Acrylkugel mit 34,5 Metern Durchmesser, gefüllt mit dem flüssigen Szintillator. Die weiße Plane schützt empfindliche Komponenten während der komplexen Montage. (Bild: Spectrum Instrumentation)

Schnelle Digitizer-Karten: M5i.3350-x16 mit einem Kanal und die M5i.3357-x16 mit zwei Kanälen bieten eine vertikale Auflösung von 12 Bit und streamen Daten mit 12,8 GByte/s. (Bild: Spectrum Instrumentation)

Artikelfiles und Artikellinks

Link: Technische Daten der DN2.33x. Externer Link.
