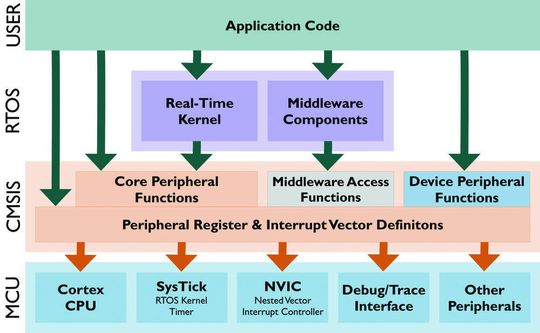

Diese Zusammenarbeit hat dazu geführt, dass eine einfach zu bedienende und leicht erlernbare Programmierschnittstelle entstand. CMSIS bietet ein gemeinsames Konzept für die Anbindung von Peripherie, RTOS sowie Middleware-Komponenten und ist kompatibel mit verschiedenen Compiler-Implementierungen, einschließlich dem GCC und bietet die folgenden zwei Softwareschichten, die in Bild 2 hellbraun dargestellt sind:

• Peripheral Access Layer (PAL-CMSIS): enthält Namensdefinitionen, Adressdefinitionen und Hilfsfunktionen für den Zugriff auf die Register des Prozessorkerns und die Peripherie. Es führt eine konsequente Zugriffsweise auf Peripherien, Exception/Interrupt-Vektoren ein und stellt eine Standardfunktion für den System-Start-up zur Verfügung. CMSIS-PAL definiert auch eine geräteunabhängige Schnittstelle für ein RTOS-Kernel und Daten-Trace-Kanäle für RTOS-Kernel-fähige Debugger und einfaches Debugging im printf-Stil.
• Middleware Access Layer (CMSIS-MAL): Stellt für die Software-Industrie allgemeingültige Methoden für den Zugriff auf Peripherien. Der Middleware Access Layer wird von den Halbleiterherstellern für die hardwarespezifischen Peripherien adaptiert, die von komplexeren Middleware-Komponenten (wie Kommunikations-Stacks) genutzt werden. Er befindet sich derzeit in Entwicklung und wir erwarten, dass IAR, Keil, Micrium, Segger und andere Middleware-Anbieter mit der Auslieferung von CMSIS-MAL-konformen Komponenten in der zweiten Hälfte des Jahres 2009 beginnen.

Peripherie-Programmierung und direkte Ansteuerung

Der CMSIS ist keine weitere komplexe Softwareschicht, die Halbleiteranbieter zwingt, identische Funktionalität zu produzieren. Der CMSIS-PAL definiert allgemeingültige Methoden zur Programmierung von Peripherien. Die einzelnen Peripheriekomponenten, wie z.B. I/O-Port, Timer, PWM, A/D, D/A etc. können sich in Leistung und Funktionsumfang unterscheiden. Der CMSIS verhindert nicht den direkten Hardwarezugriff, da die Peripherieregister immer noch direkt angesprochen werden können.
