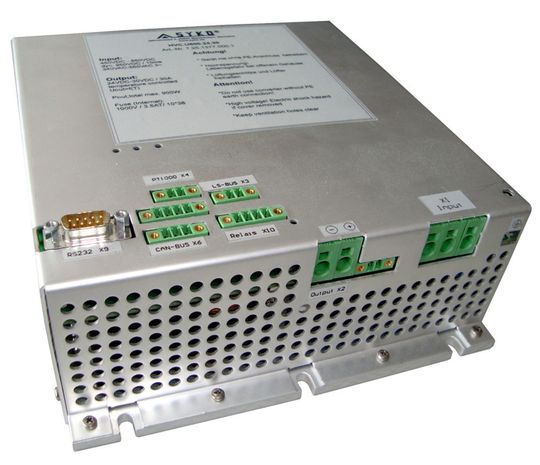

Die potenzialgetrennten Wandler der Serie HVC können sowohl am Dreiphasen-Generatornetz mit 320 bis 560 V_AC als auch am DC-Hochvolt-Zwischenkreis 220 bis 950 V_DC betrieben werden. Die Wandler arbeiten mit einer PWM-bewerteten Frontendstufe, einem geregelten LLC-Wandler und verstärkter Isolation auf den Ausgang. Die Ausgangsgleichrichtung ist als Synchrongleichrichtung für einen statisch/dynamisch kurzschlussfesten 24- bzw. 48-V-Ausgang ausgelegt. Der Eingang ist gegen Verpolung geschützt. Die maximale statische Leistung der HVC-Serie beträgt 750 W, dynamisch sind es 1000 W im Temperaturbereich –40 bis 85 °C. Der AC-Eingang ist mit einer Dreiphasengleichrichtung ausgestattet, funktional auch für DC geeignet und ab dem verpolgeschütztem Zwischenkreis mit einer 1000-V-Katastrophenschutzsicherung abgesichert.

Ein- und Ausgang sind gemäß EN 55022 A funkentstört. Optional ist eine Zusatzfunktion für ein intelligentes Batterielademanagement mit U=f (TBAT) verfügbar bzw. für eine CAP-Ladung ab 0 V und für die geregelte Parallelschaltbarkeit von bis zu drei Geräten. Eine potenzialgetrennte, polaritätsunabhängige und surgefeste Wake-up-Funktion ist ebenfalls verfügbar. Über die optionale CAN-Schnittstelle ist die Kommunikation möglich und über das Anwendungsprogramm werden die Betriebsparameter ausgegeben. Darüber hinaus stehen LEDs sowie potenzialfreie Relaiskontakte für die Diagnose zur Verfügung.

Die verstärkte Isolation wurde nach OV2/PD2 ausgelegt mit 12 mm (Eingang-Ausgang) und 6 mm (Masse). Die Maße sind 236 mm x 203 mm x 79 mm bei einem Eigengewicht von 4 kg. Die Wandler sind gemäß EN50163 lageunabhängig schock-/vibrationsfest.
