Temperaturmessung Platin-Chip-Temperatursensoren in SMD-Bauform

Anbieter zum Thema

Beta LAYOUT GmbH

CTX Thermal Solutions GmbH

ALPHA-Numerics GmbH

Die Temperatursensoren von Alpha Therm basieren auf einem temperaturabhängigen Widerstand, dessen Verlauf und zulässige Toleranz in der internationalen Norm DIN EN 60751 definiert ist. Verfügbar sind die Chips mit den Widerstandswerten 100 Ω, 500 Ω und 1000 Ω, in den Toleranzklassen F0.1, F0.15, F0.3 und F0.6. Weitere Widerstandswerte können auf Anfrage produziert werden.

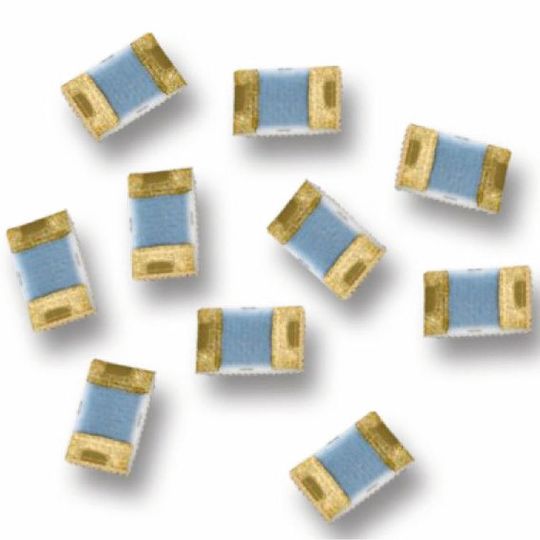

Die SMD-Bauformen haben sich millionenfach auf Leiterplatten zur Messung der Oberflächen- und Umgebungstemperatur bewährt. Durch neue Konstruktionsmerkmale in Verbindung mit einer innovativen Technologie zur Herstellung der vergoldeten Nickel-Rundumlötkontakte ist dieser Sensor sehr robust in der Anwendung und ermöglicht einen Einsatz bei Temperaturen von bis zu 250 °C. Dies wirkt sich sehr positiv auf seine Langlebigkeit bei Temperaturwechselbelastungen aus.

Beim SMD-Chip wird die Platinstruktur des Messwiderstands durch eine eingebrannte Hochtemperatur-Glasschicht abgedeckt. Der Sensor ist optimal gegen Umgebungseinflüsse geschützt und zeichnet sich durch eine hohe Temperaturzyklenbestätigkeit aus. Er kann beispielsweise auch als Heizer, IR-Strahler oder für die kaloriemetrische Messungen verwendet werden.

Die Reflow-Lötbarkeit ist mit bleifreiem SAC-Lot ebenso wie mit hoch bleihaltigem Lot bei Temperaturen von über 300 °C gegeben. Damit erweitert sich der Einsatz auf den Temperaturbereich von –70 bis 250 °C. Durch die hohe Qualität der Metallisierungsschichten, die völlig frei von Phosphor oder anderen Verunreinigungen sind, bilden sich beim Löten sehr saubere intermetallische Phasen und dadurch hervorragende Verarbeitungsergebnisse. Auch andere Verbindungstechniken wie Leitkleben sind möglich.

Ein guter linearer Kennlinienverlauf, großer Temperaturmessbereich und hohe Messgenauigkeit bei unvergleichbar guter Langzeitstabilität machen diese normierten Temperatursensoren zur ersten Wahl.
